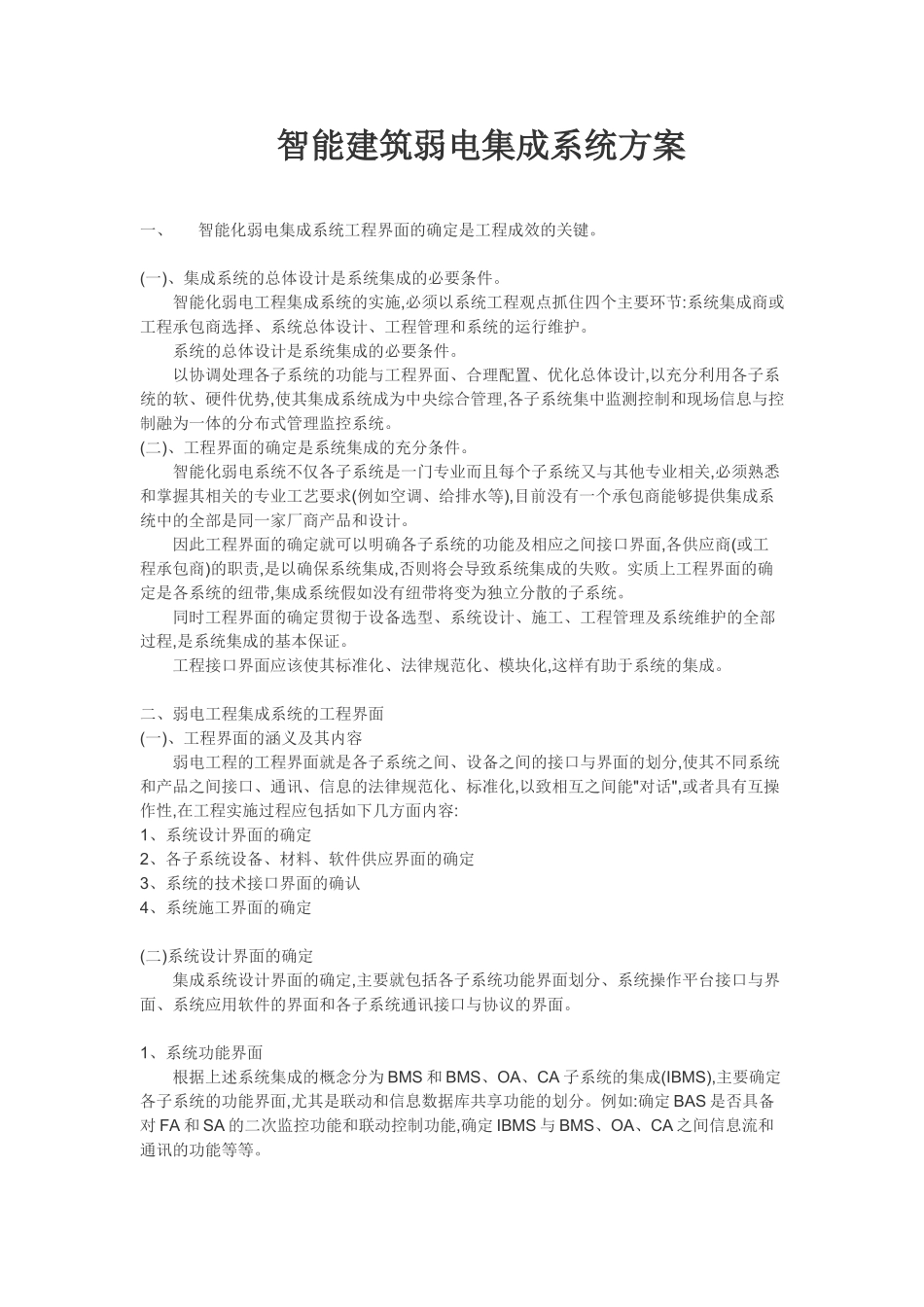

智能建筑弱电集成系统方案一、 智能化弱电集成系统工程界面的确定是工程成效的关键。(一)、集成系统的总体设计是系统集成的必要条件。 智能化弱电工程集成系统的实施,必须以系统工程观点抓住四个主要环节:系统集成商或工程承包商选择、系统总体设计、工程管理和系统的运行维护。 系统的总体设计是系统集成的必要条件。 以协调处理各子系统的功能与工程界面、合理配置、优化总体设计,以充分利用各子系统的软、硬件优势,使其集成系统成为中央综合管理,各子系统集中监测控制和现场信息与控制融为一体的分布式管理监控系统。 (二)、工程界面的确定是系统集成的充分条件。 智能化弱电系统不仅各子系统是一门专业而且每个子系统又与其他专业相关,必须熟悉和掌握其相关的专业工艺要求(例如空调、给排水等),目前没有一个承包商能够提供集成系统中的全部是同一家厂商产品和设计。 因此工程界面的确定就可以明确各子系统的功能及相应之间接口界面,各供应商(或工程承包商)的职责,是以确保系统集成,否则将会导致系统集成的失败。实质上工程界面的确定是各系统的纽带,集成系统假如没有纽带将变为独立分散的子系统。 同时工程界面的确定贯彻于设备选型、系统设计、施工、工程管理及系统维护的全部过程,是系统集成的基本保证。 工程接口界面应该使其标准化、法律规范化、模块化,这样有助于系统的集成。二、弱电工程集成系统的工程界面 (一)、工程界面的涵义及其内容 弱电工程的工程界面就是各子系统之间、设备之间的接口与界面的划分,使其不同系统和产品之间接口、通讯、信息的法律规范化、标准化,以致相互之间能"对话",或者具有互操作性,在工程实施过程应包括如下几方面内容:1、系统设计界面的确定2、各子系统设备、材料、软件供应界面的确定3、系统的技术接口界面的确认4、系统施工界面的确定 (二)系统设计界面的确定 集成系统设计界面的确定,主要就包括各子系统功能界面划分、系统操作平台接口与界面、系统应用软件的界面和各子系统通讯接口与协议的界面。1、系统功能界面 根据上述系统集成的概念分为 BMS 和 BMS、OA、CA 子系统的集成(IBMS),主要确定各子系统的功能界面,尤其是联动和信息数据库共享功能的划分。例如:确定 BAS 是否具备对 FA 和 SA 的二次监控功能和联动控制功能,确定 IBMS 与 BMS、OA、CA 之间信息流和通讯的功能等等。2、系统操作平台接口与界面 由于各子系统运行的操作系统、传输速率和设备不同,故主干网管理...
