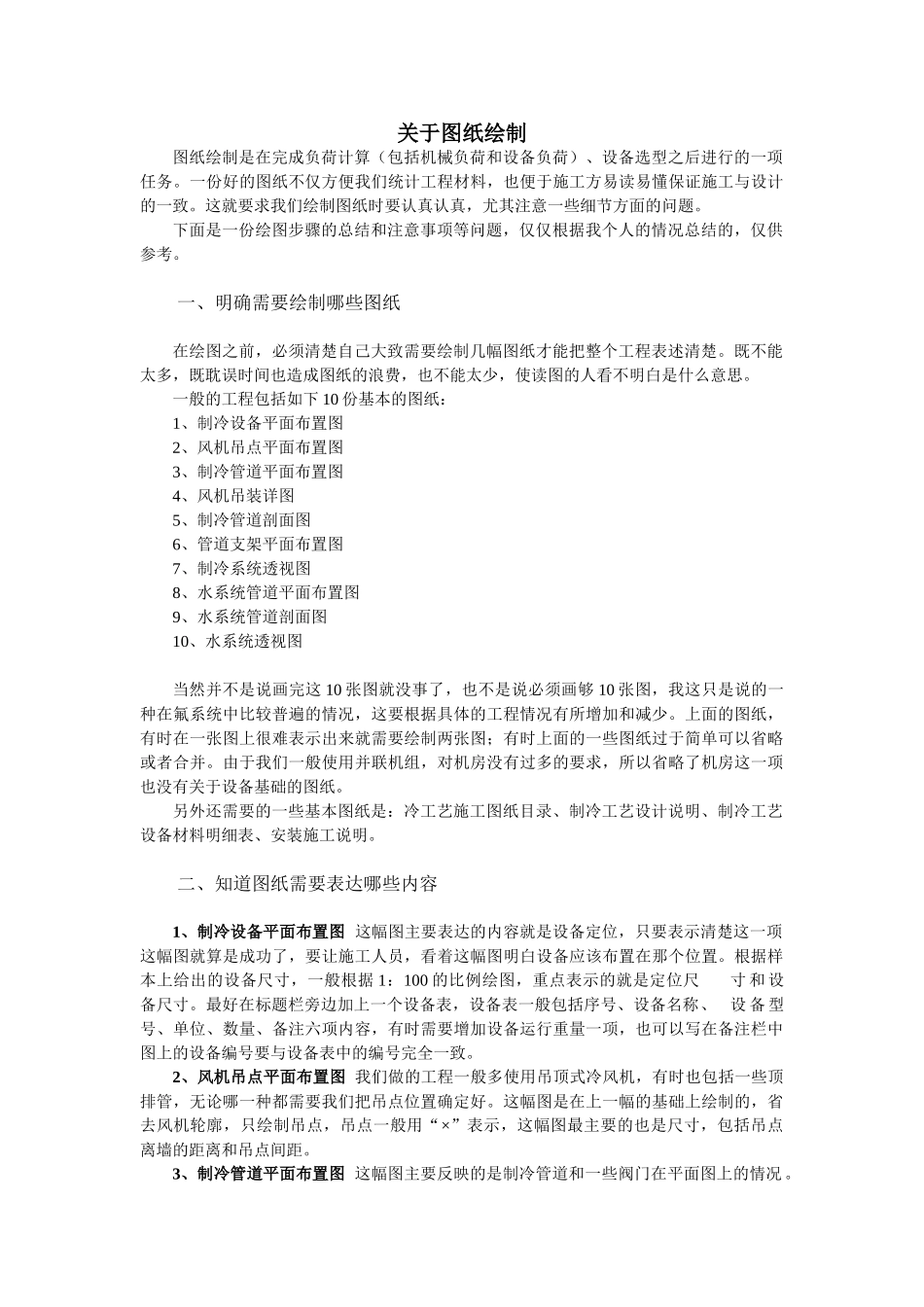

关于图纸绘制图纸绘制是在完成负荷计算（包括机械负荷和设备负荷）、设备选型之后进行的一项任务
一份好的图纸不仅方便我们统计工程材料，也便于施工方易读易懂保证施工与设计的一致
这就要求我们绘制图纸时要认真认真，尤其注意一些细节方面的问题
下面是一份绘图步骤的总结和注意事项等问题，仅仅根据我个人的情况总结的，仅供参考
一、明确需要绘制哪些图纸在绘图之前，必须清楚自己大致需要绘制几幅图纸才能把整个工程表述清楚
既不能太多，既耽误时间也造成图纸的浪费，也不能太少，使读图的人看不明白是什么意思
一般的工程包括如下 10 份基本的图纸：1、制冷设备平面布置图2、风机吊点平面布置图3、制冷管道平面布置图4、风机吊装详图5、制冷管道剖面图6、管道支架平面布置图7、制冷系统透视图8、水系统管道平面布置图9、水系统管道剖面图10、水系统透视图当然并不是说画完这 10 张图就没事了，也不是说必须画够 10 张图，我这只是说的一种在氟系统中比较普遍的情况，这要根据具体的工程情况有所增加和减少
上面的图纸，有时在一张图上很难表示出来就需要绘制两张图；有时上面的一些图纸过于简单可以省略或者合并
由于我们一般使用并联机组，对机房没有过多的要求，所以省略了机房这一项也没有关于设备基础的图纸
另外还需要的一些基本图纸是：冷工艺施工图纸目录、制冷工艺设计说明、制冷工艺设备材料明细表、安装施工说明
二、知道图纸需要表达哪些内容1、制冷设备平面布置图 这幅图主要表达的内容就是设备定位，只要表示清楚这一项这幅图就算是成功了，要让施工人员，看着这幅图明白设备应该布置在那个位置
根据样本上给出的设备尺寸，一般根据 1：100 的比例绘图，重点表示的就是定位尺寸 和 设备尺寸
最好在标题栏旁边加上一个设备表，设备表一般包括序号、设备名称、设 备 型号、单位、数量、备注六项内容，有时需要增加设备运行重量一项，也可以写在备注栏
