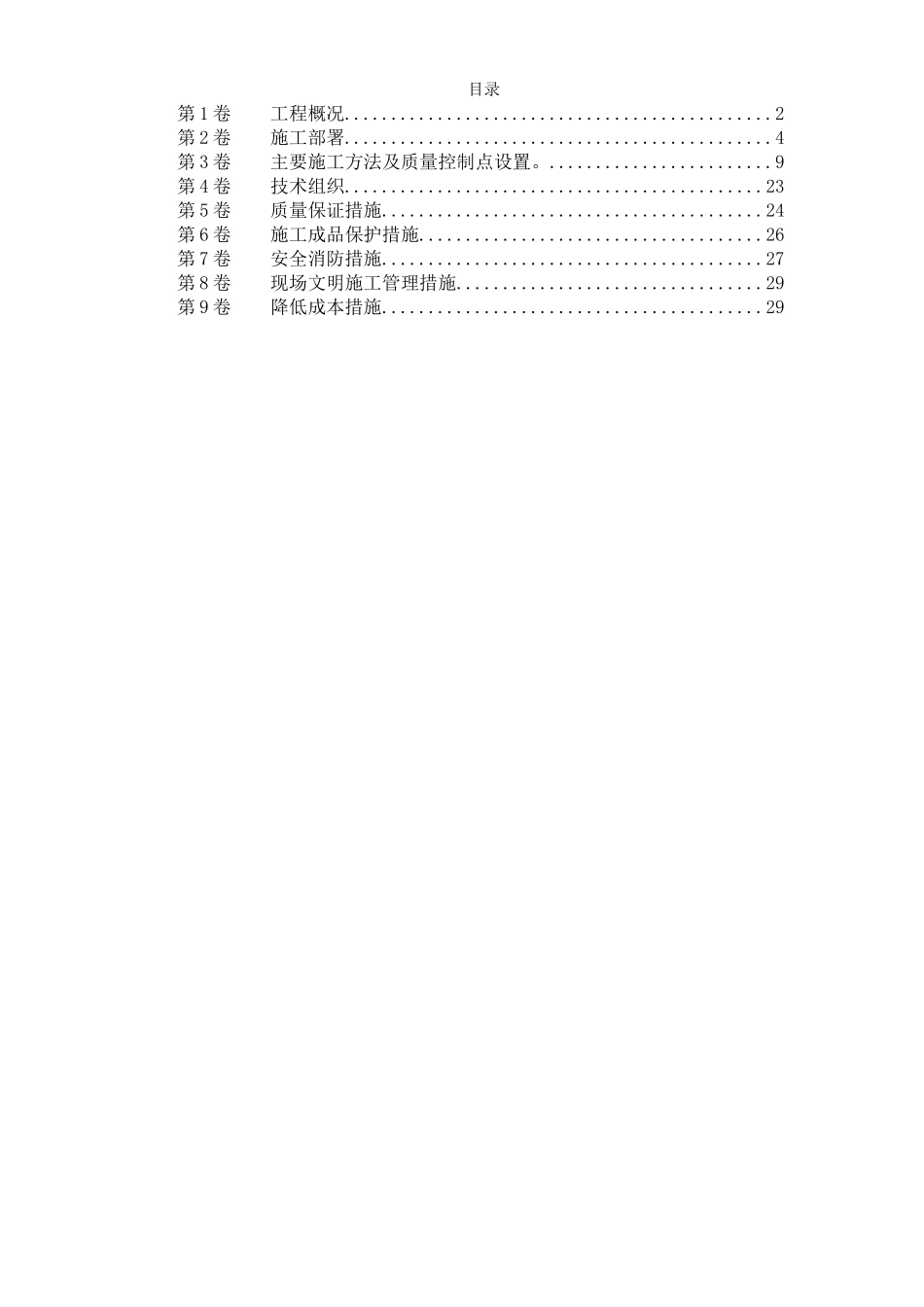

目录第 1 卷工程概况..............................................2第 2 卷施工部署..............................................4第 3 卷主要施工方法及质量控制点设置。........................9第 4 卷技术组织.............................................23第 5 卷质量保证措施.........................................24第 6 卷施工成品保护措施.....................................26第 7 卷安全消防措施.........................................27第 8 卷现场文明施工管理措施.................................29第 9 卷降低成本措施.........................................29工程概况1、建筑概况1.1 本工程为某报社干部住宅 1 号楼，地下一层为设备层，地下二层为人防，地上共九层为住宅，总建筑高度 28.25 米，总建筑面积 10231 平方米。建筑物地点为某路 40 号。2、安装工程概况2.1 本安装工程招标范围：电气工程、给排水工程（不含卫生器具）、采暖工程、通风工程。3、给排水工程（不含卫生器具）、采暖工程、通风工程主要内容3.1 给排水管道与卫生工程3.1.1 给水系统：生活水泵设在地下一层，由市政两条 DN100 供水管至建筑物，生活供水由变频设备供水。3.1.2 消防栓系统：为临时高压给水系统，由设在地下一层的消防水池水泵、屋顶水箱供水，消防水池为 110m3，屋顶水箱 18m3。3.1.3 排水系统：生活给水直接排至室外，首层单独排出，经化粪池后排入污水管网，地下室废水直接排，由污水泵排入室外管网，污水泵液位控制。3.1.4 管材选用：生活给水管采纳热镀锌管，消火栓采纳焊接钢管焊接；生活排水管铸铁管，承插连接。3.1.5 吊顶内的给排水管均做防接露保温，保温材料为 10mm 的聚氨脂塑料软管，外缠玻璃布，刷防火漆一遍；设备层，楼梯间内的给排水管、消防管用 30mm 岩棉管壳保温，外缠玻璃布，刷调和漆二遍。3.2 采暖系统3.2.1 热源由小区锅炉房供给 80-55°C 热水，采纳分户供暖，下供下给，供回水干管附设在管道井内，在每单元入口处设有供回水压差控制器。管井内设包括分户热计量表在内的入户装置。户内系统为水平单管串联式，管道埋地布置，住宅部分每组散热器设三通调节阀。3.2.2 暖气片选用：地下车库采纳内径无砂柱翼型定向对流铸铁散热器，型号为TTD600；住宅及办公采纳铜管铝串片散热器，型号为 RVS-G。3.2.3 管材选用：供水及回水干管采纳热镀锌管...
