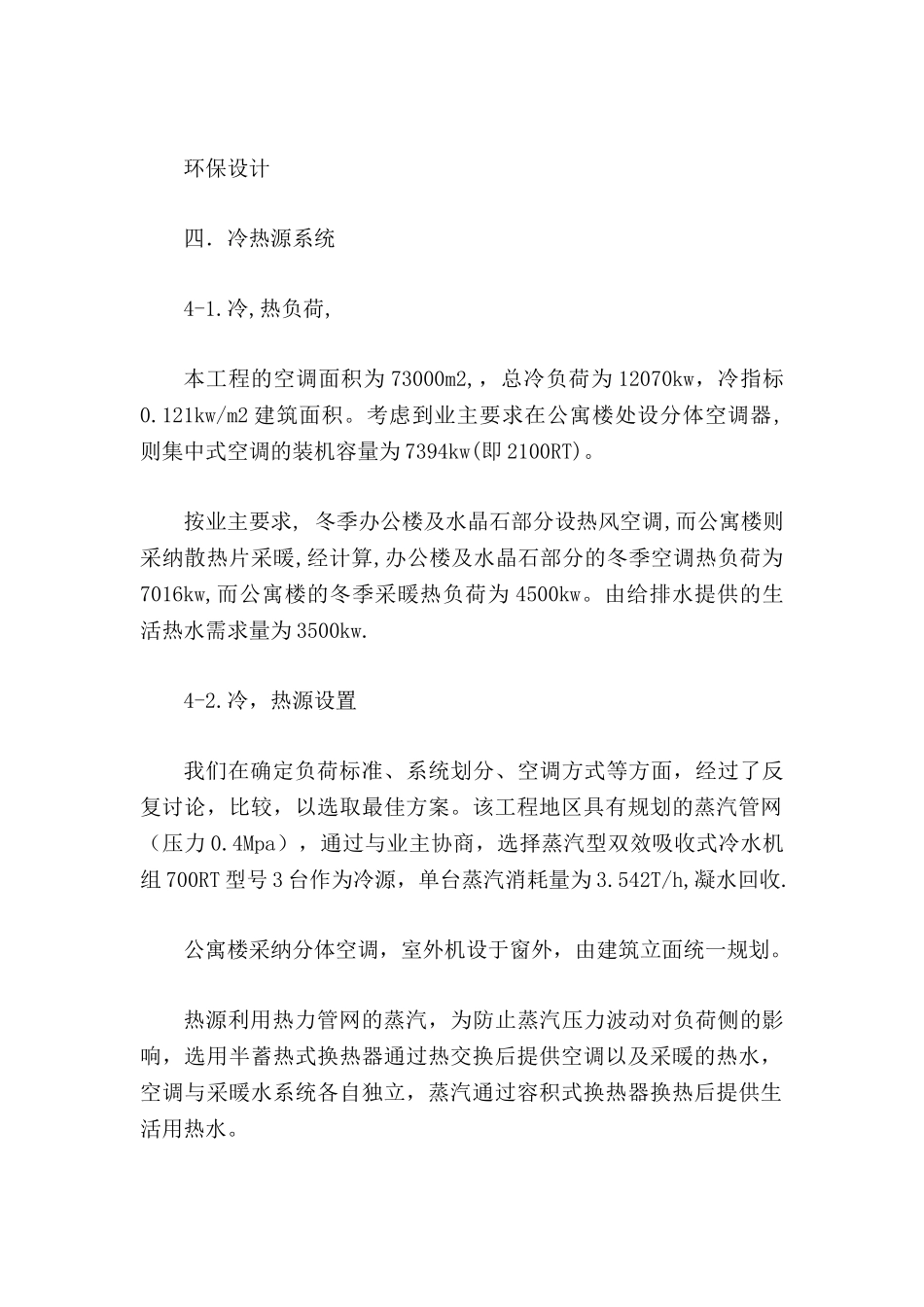

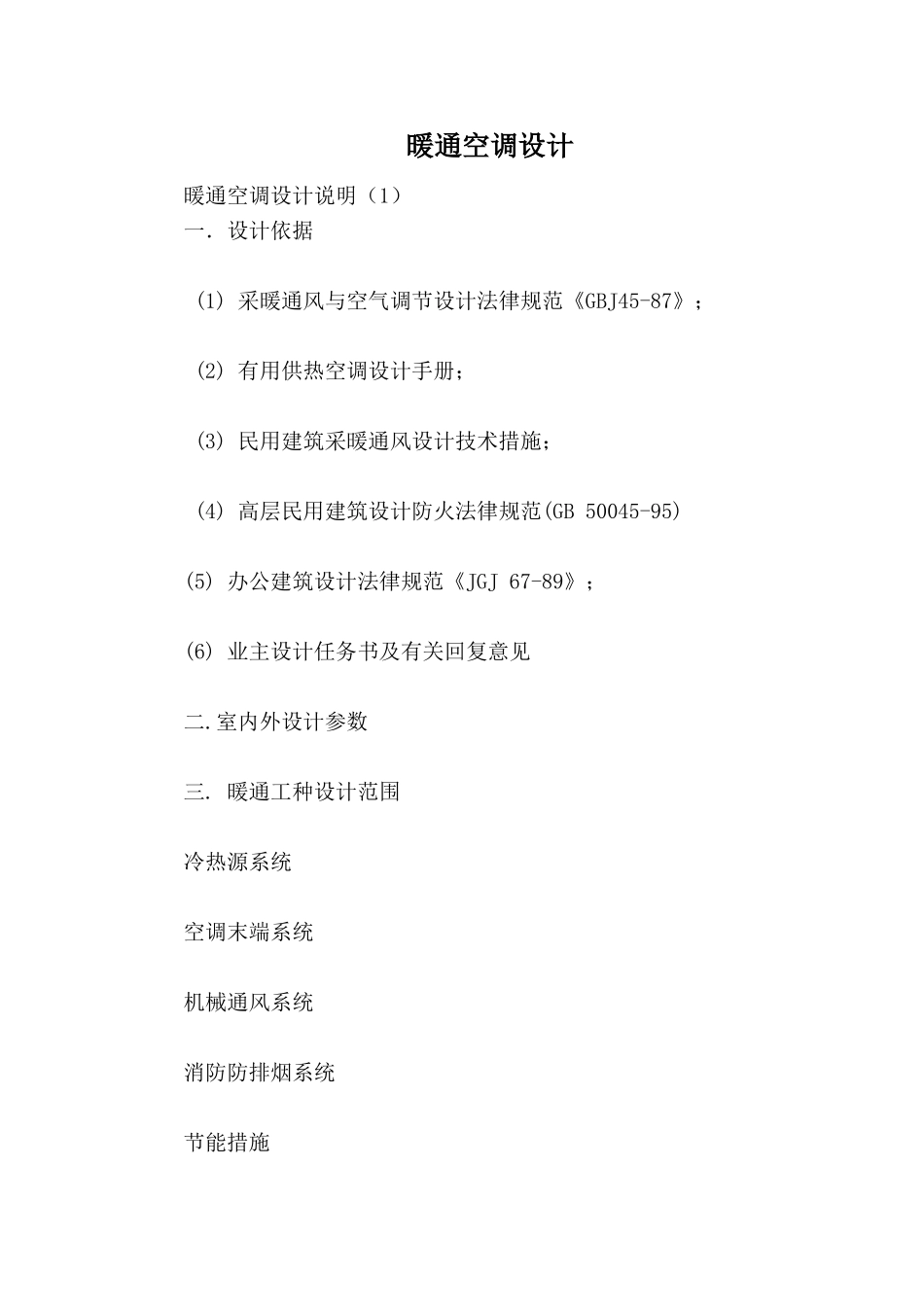

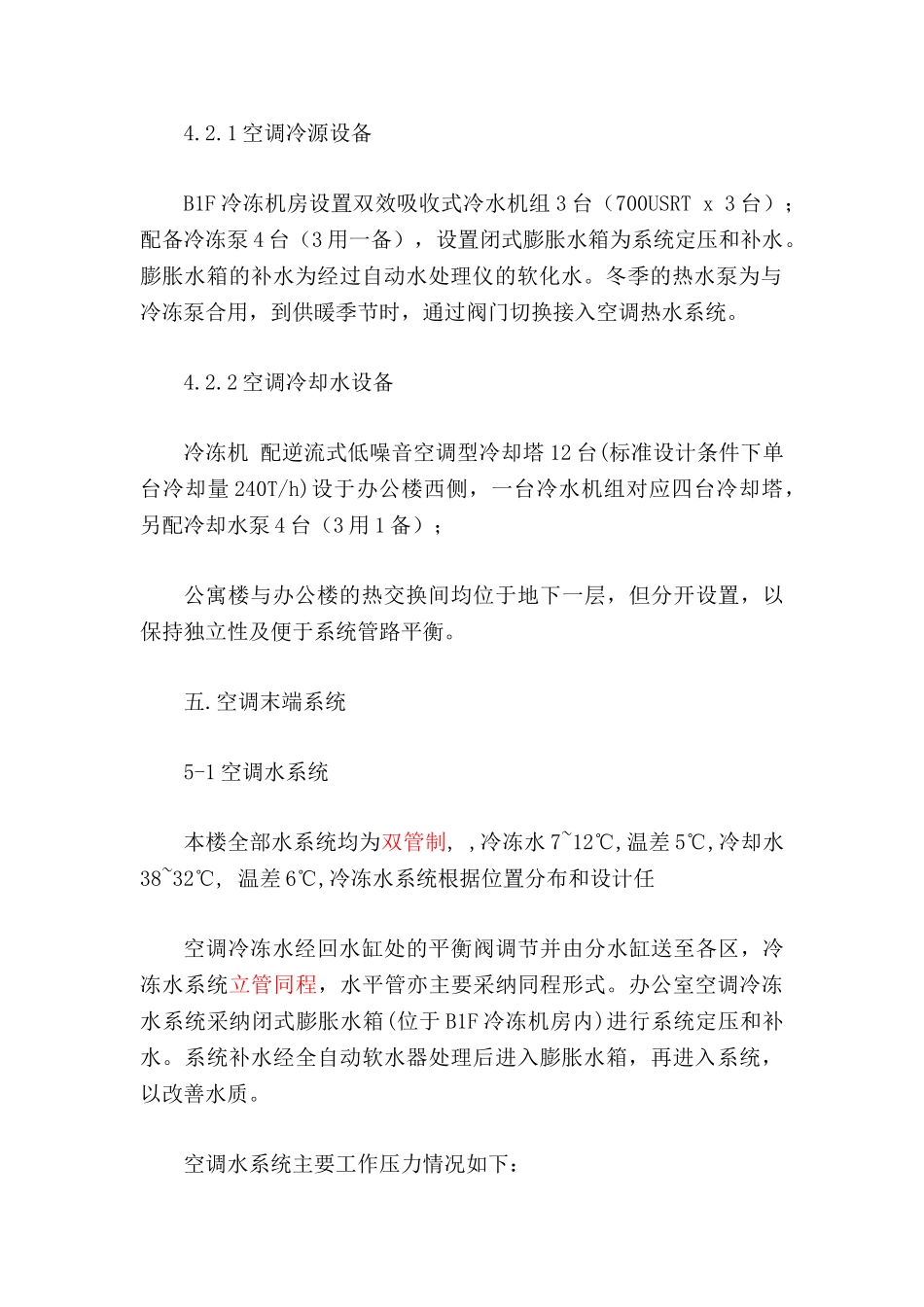

暖通空调设计暖通空调设计说明（1）一．设计依据 (1) 采暖通风与空气调节设计法律规范《GBJ45-87》； (2) 有用供热空调设计手册； (3) 民用建筑采暖通风设计技术措施； (4) 高层民用建筑设计防火法律规范(GB 50045-95)(5) 办公建筑设计法律规范《JGJ 67-89》；(6) 业主设计任务书及有关回复意见二.室内外设计参数三. 暖通工种设计范围冷热源系统空调末端系统机械通风系统消防防排烟系统节能措施环保设计四．冷热源系统4-1.冷,热负荷,本工程的空调面积为 73000m2,，总冷负荷为 12070kw，冷指标0.121kw/m2 建筑面积。考虑到业主要求在公寓楼处设分体空调器,则集中式空调的装机容量为 7394kw(即 2100RT)。按业主要求, 冬季办公楼及水晶石部分设热风空调,而公寓楼则采纳散热片采暖,经计算,办公楼及水晶石部分的冬季空调热负荷为7016kw,而公寓楼的冬季采暖热负荷为 4500kw。由给排水提供的生活热水需求量为 3500kw.4-2.冷，热源设置我们在确定负荷标准、系统划分、空调方式等方面，经过了反复讨论，比较，以选取最佳方案。该工程地区具有规划的蒸汽管网（压力 0.4Mpa），通过与业主协商，选择蒸汽型双效吸收式冷水机组 700RT 型号 3 台作为冷源，单台蒸汽消耗量为 3.542T/h,凝水回收.公寓楼采纳分体空调，室外机设于窗外，由建筑立面统一规划。热源利用热力管网的蒸汽，为防止蒸汽压力波动对负荷侧的影响，选用半蓄热式换热器通过热交换后提供空调以及采暖的热水，空调与采暖水系统各自独立，蒸汽通过容积式换热器换热后提供生活用热水。4.2.1 空调冷源设备B1F 冷冻机房设置双效吸收式冷水机组 3 台（700USRT x 3 台）；配备冷冻泵 4 台（3 用一备），设置闭式膨胀水箱为系统定压和补水。膨胀水箱的补水为经过自动水处理仪的软化水。冬季的热水泵为与冷冻泵合用，到供暖季节时，通过阀门切换接入空调热水系统。4.2.2 空调冷却水设备冷冻机 配逆流式低噪音空调型冷却塔 12 台(标准设计条件下单台冷却量 240T/h)设于办公楼西侧，一台冷水机组对应四台冷却塔，另配冷却水泵 4 台（3 用 1 备）；公寓楼与办公楼的热交换间均位于地下一层，但分开设置，以保持独立性及便于系统管路平衡。五.空调末端系统5-1 空调水系统本楼全部水系统均为双管制, ,冷冻水 7~12℃,温差 5℃,冷却水38~32℃, 温差 6℃,冷冻水系统根据位置分布和设计任空调冷冻水经回水缸处的平衡阀调节并由分水缸送至各区，冷冻水系统立管...
