机械化采煤简介

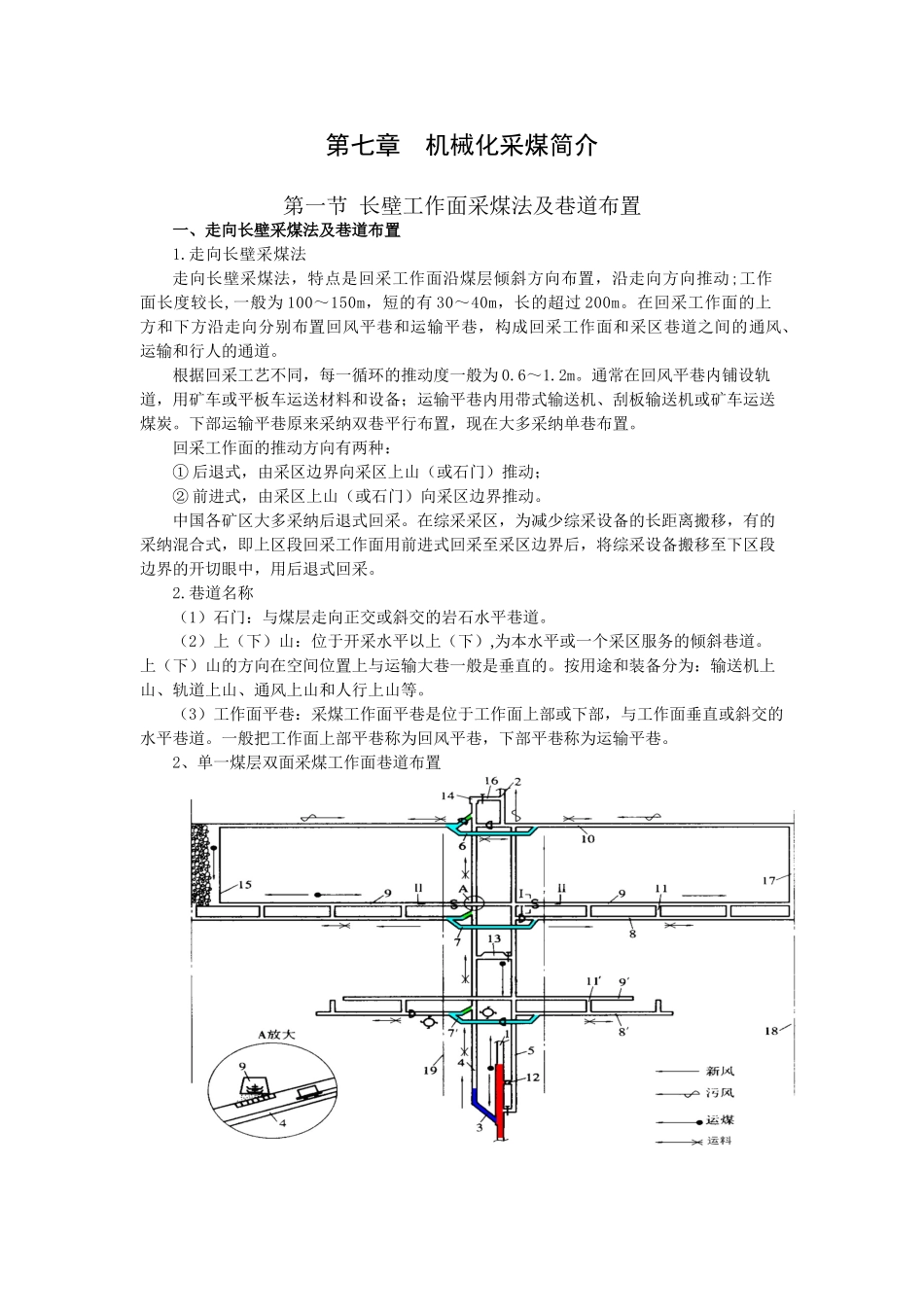

第七章 机械化采煤简介第一节 长壁工作面采煤法及巷道布置一、走向长壁采煤法及巷道布置1.走向长壁采煤法 走向长壁采煤法，特点是回采工作面沿煤层倾斜方向布置，沿走向方向推动;工作面长度较长,一般为 100～150m，短的有 30～40m，长的超过 200m。在回采工作面的上方和下方沿走向分别布置回风平巷和运输平巷，构成回采工作面和采区巷道之间的通风、运输和行人的通道。根据回采工艺不同，每一循环的推动度一般为 0.6～1.2m。通常在回风平巷内铺设轨道，用矿车或平板车运送材料和设备；运输平巷内用带式输送机、刮板输送机或矿车运送煤炭。下部运输平巷原来采纳双巷平行布置，现在大多采纳单巷布置。回采工作面的推动方向有两种：① 后退式，由采区边界向采区上山（或石门）推动；② 前进式，由采区上山（或石门）向采区边界推动。中国各矿区大多采纳后退式回采。在综采采区，为减少综采设备的长距离搬移，有的采纳混合式，即上区段回采工作面用前进式回采至采区边界后，将综采设备搬移至下区段边界的开切眼中，用后退式回采。 2.巷道名称（1）石门：与煤层走向正交或斜交的岩石水平巷道。 （2）上（下）山：位于开采水平以上（下）,为本水平或一个采区服务的倾斜巷道。上（下）山的方向在空间位置上与运输大巷一般是垂直的。按用途和装备分为：输送机上山、轨道上山、通风上山和人行上山等。（3）工作面平巷：采煤工作面平巷是位于工作面上部或下部，与工作面垂直或斜交的水平巷道。一般把工作面上部平巷称为回风平巷，下部平巷称为运输平巷。2、单一煤层双面采煤工作面巷道布置7-1-1 图 单一煤层双面采煤工作面巷道布置1---采区运输石门；2---采区回风石门；3---采区下部辅助采场；4---采区轨道上山；5---采区运输上山（运煤上山）；6---采区上部采场；7、7’---采区中部采场；9、9’---区段运输平巷（下顺槽）；8、8’、10---区段回风平巷（上顺槽）；11---联络巷（横川儿）；12---采区煤仓；13---采区变电所；14---采区绞车房；15---采煤工作面；16---绞车房回风巷；17---准备工作面；18---采区边界线；19---停采线（上山保护煤柱线）；20---挡风板 二、倾斜长壁采煤法及巷道布置倾斜长壁采煤法是在井田范围内将水平之间的煤层沿俯斜或仰斜划分回采条带,即沿阶段或水平全高从煤层运输大巷掘进一些倾斜巷道准备分区,在水平的边界掘进开切眼,使其与斜巷连通而形成回采条带,在每个条带中布置一个或两个工作面,回采工作面沿煤层走向布...
