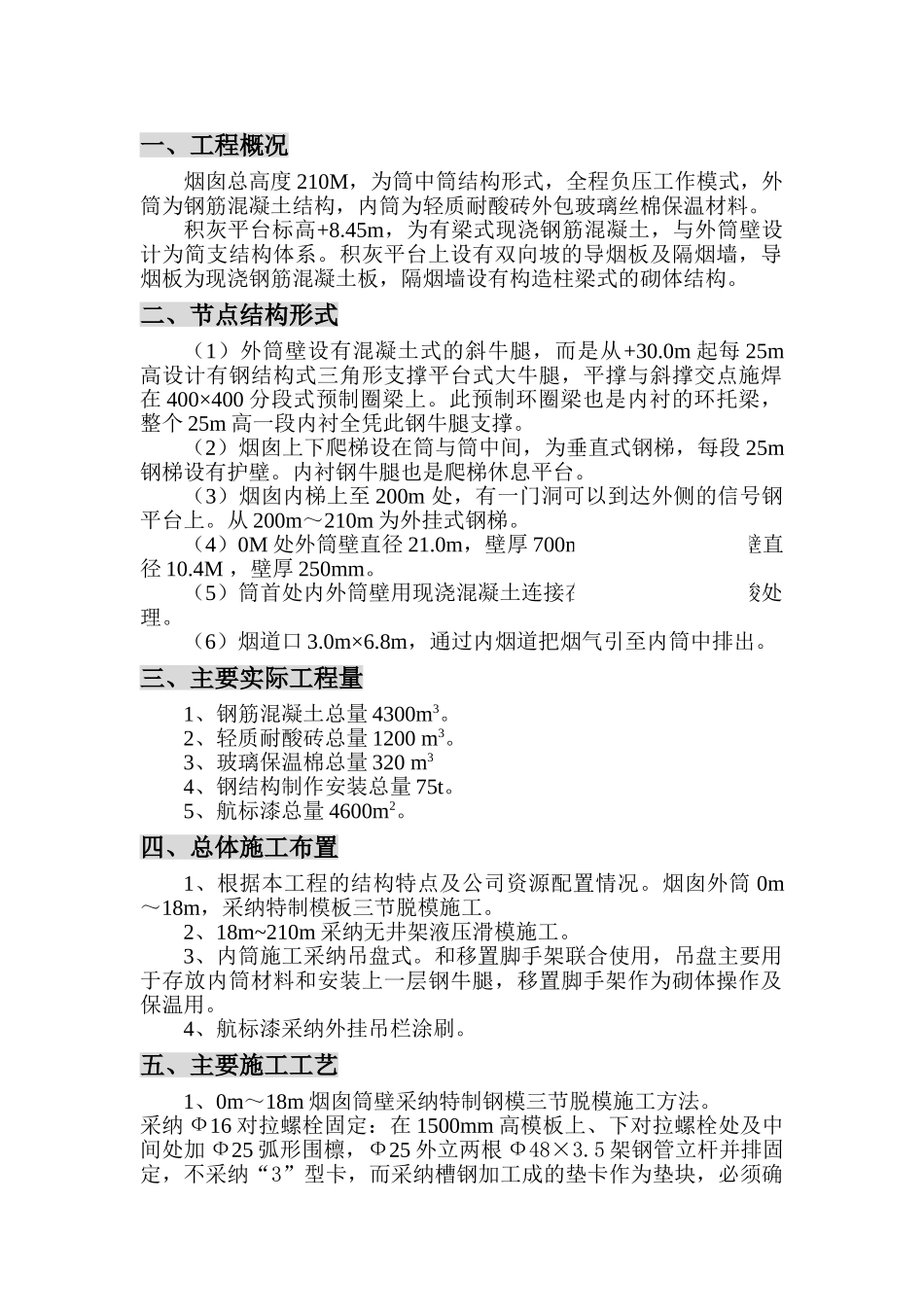

某210米钢筋混凝土结构烟囱施工方案

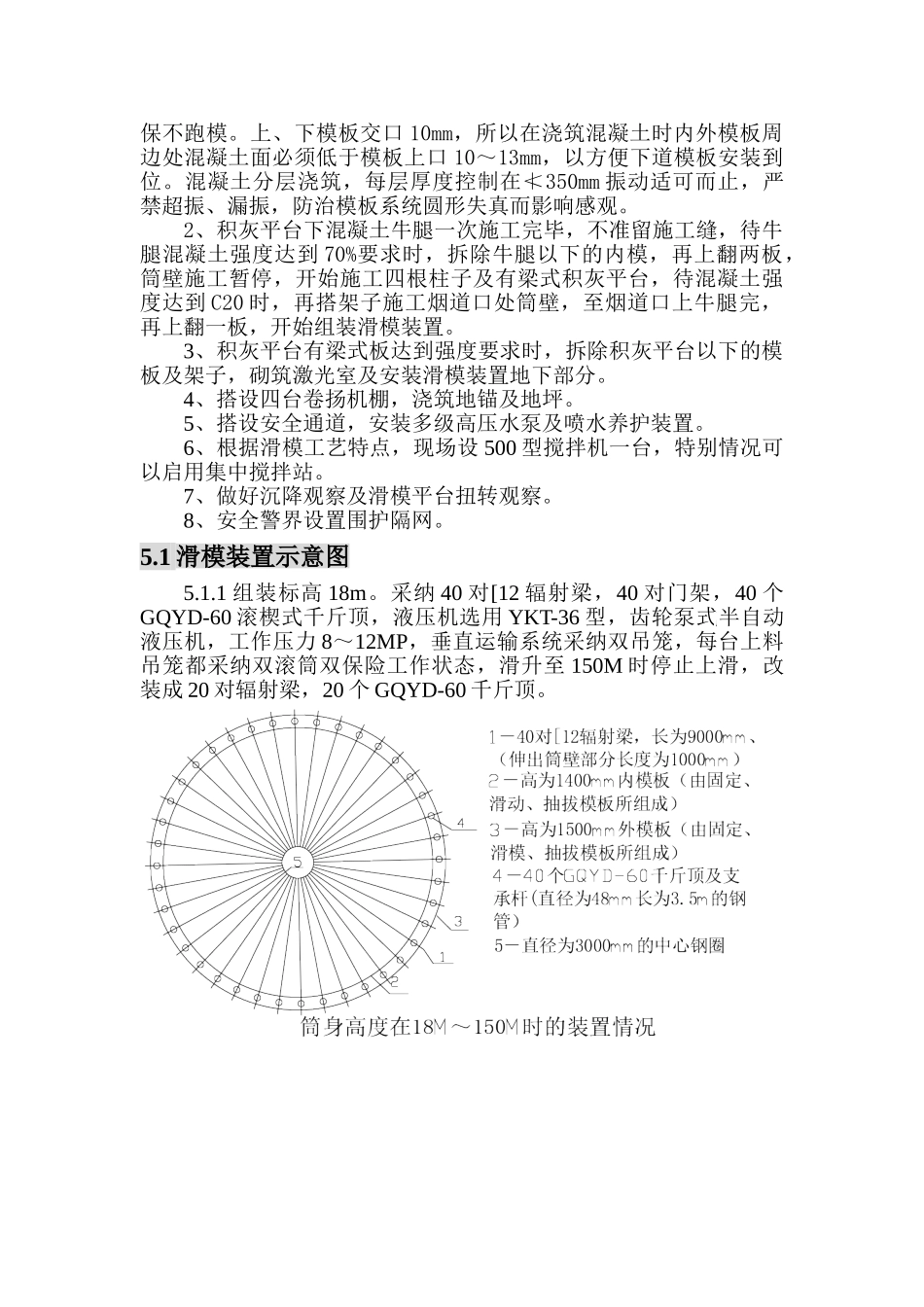

一、工程概况烟囱总高度 210M，为筒中筒结构形式，全程负压工作模式，外筒为钢筋混凝土结构，内筒为轻质耐酸砖外包玻璃丝棉保温材料。积灰平台标高+8.45m，为有梁式现浇钢筋混凝土，与外筒壁设计为简支结构体系。积灰平台上设有双向坡的导烟板及隔烟墙，导烟板为现浇钢筋混凝土板，隔烟墙设有构造柱梁式的砌体结构。二、节点结构形式（1）外筒壁设有混凝土式的斜牛腿，而是从+30.0m 起每 25m高设计有钢结构式三角形支撑平台式大牛腿，平撑与斜撑交点施焊在 400×400 分段式预制圈梁上。此预制环圈梁也是内衬的环托梁，整个 25m 高一段内衬全凭此钢牛腿支撑。（2）烟囱上下爬梯设在筒与筒中间，为垂直式钢梯，每段 25m钢梯设有护壁。内衬钢牛腿也是爬梯休息平台。（3）烟囱内梯上至 200m 处，有一门洞可以到达外侧的信号钢平台上。从 200m～210m 为外挂式钢梯。（4）0M 处外筒壁直径 21.0m，壁厚 700mm；210m 处外筒壁直径 10.4M ，壁厚 250mm。（5）筒首处内外筒壁用现浇混凝土连接在一起，并实行耐酸处理。（6）烟道口 3.0m×6.8m，通过内烟道把烟气引至内筒中排出。三、主要实际工程量1、钢筋混凝土总量 4300m3。2、轻质耐酸砖总量 1200 m3。3、玻璃保温棉总量 320 m34、钢结构制作安装总量 75t。5、航标漆总量 4600m2。四、总体施工布置1、根据本工程的结构特点及公司资源配置情况。烟囱外筒 0m～18m，采纳特制模板三节脱模施工。2、18m~210m 采纳无井架液压滑模施工。3、内筒施工采纳吊盘式。和移置脚手架联合使用，吊盘主要用于存放内筒材料和安装上一层钢牛腿，移置脚手架作为砌体操作及保温用。4、航标漆采纳外挂吊栏涂刷。五、主要施工工艺1、0m～18m 烟囱筒壁采纳特制钢模三节脱模施工方法。采纳 Ф16 对拉螺栓固定：在 1500mm 高模板上、下对拉螺栓处及中间处加 Ф25 弧形围檩，Ф25 外立两根 Ф48×3.5 架钢管立杆并排固定，不采纳“3”型卡，而采纳槽钢加工成的垫卡作为垫块，必须确保不跑模。上、下模板交口 10mm，所以在浇筑混凝土时内外模板周边处混凝土面必须低于模板上口 10～13mm，以方便下道模板安装到位。混凝土分层浇筑，每层厚度控制在≮350mm 振动适可而止，严禁超振、漏振，防治模板系统圆形失真而影响感观。2、积灰平台下混凝土牛腿一次施工完毕，不准留施工缝，待牛腿混凝土强度达到 70%要求时，拆除牛腿以下的内模，再上翻两板，筒壁施工暂停，开始施工四根柱子及有梁式积...
