某220kv变电所电气一次初步设计

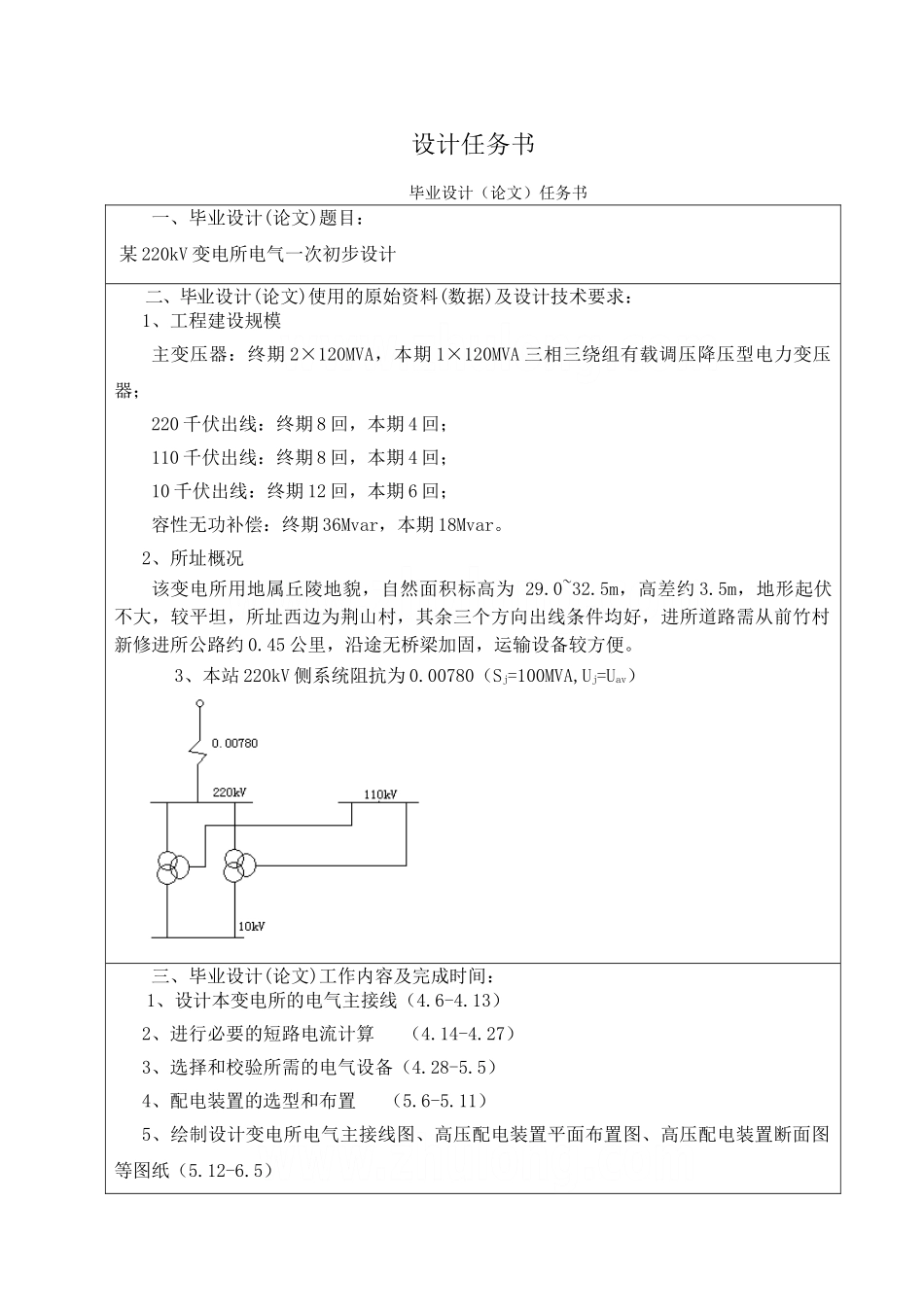

毕业设计（论文） 系（院） 专业题 目 某 220kV 变电所电气一次初步设计 学 生 姓 名 班 级 学 号 指 导 教 师 日 期 2025 年 月 日设计任务书毕业设计（论文）任务书一、毕业设计(论文)题目：某 220kV 变电所电气一次初步设计二、毕业设计(论文)使用的原始资料(数据)及设计技术要求：1、工程建设规模主变压器：终期 2×120MVA，本期 1×120MVA 三相三绕组有载调压降压型电力变压器；220 千伏出线：终期 8 回，本期 4 回；110 千伏出线：终期 8 回，本期 4 回；10 千伏出线：终期 12 回，本期 6 回；容性无功补偿：终期 36Mvar，本期 18Mvar。2、所址概况该变电所用地属丘陵地貌，自然面积标高为 29.0~32.5m，高差约 3.5m，地形起伏不大，较平坦，所址西边为荆山村，其余三个方向出线条件均好，进所道路需从前竹村新修进所公路约 0.45 公里，沿途无桥梁加固，运输设备较方便。 3、本站 220kV 侧系统阻抗为 0.00780（Sj=100MVA,Uj=Uav）三、毕业设计(论文)工作内容及完成时间：1、设计本变电所的电气主接线（4.6-4.13） 2、进行必要的短路电流计算 （4.14-4.27） 3、选择和校验所需的电气设备（4.28-5.5） 4、配电装置的选型和布置 （5.6-5.11）5、绘制设计变电所电气主接线图、高压配电装置平面布置图、高压配电装置断面图等图纸（5.12-6.5） 6、编制设计成果（6.5-6.14）四、主要参考资料：1、《电力工程设计手册》第一册 上海科技出版社2、《发电厂电气设备》华中工学院 范锡普3、《短路电流有用计算》中国电力出版社 李瑞荣4、《电气工程专业毕业设计指南 电力系统分册》中国水利电力出版社 陈跃5 、 Lin Yong-jun 1 , Liu Yu-tao 2 and Zhang Dan-hui 2 ： “ Implementation and design of a communication system of an agent-based automated substation” 《 Frontiers of Electrical and Electronic Engineering in China 》[J]Volume 1, Number 4，2025，12，P396-399 系 专业 班学生： 日期：自 09 年 4 月 6 日至 09 年 6 月 14 日指导老师： 助理指导老师(并指出所负责的部分)：教研室： 教研室主任： 摘 要根据设计任务书的要求，本次设计为220kV变电所电气一次部分初步设计，并绘制电气主接线图及其他图纸。该变电所设有两台主变压器，站内主接线分为220kV、110kV和10kV三个电压等级。各个电压等级...
