某220KV变电所电气设计

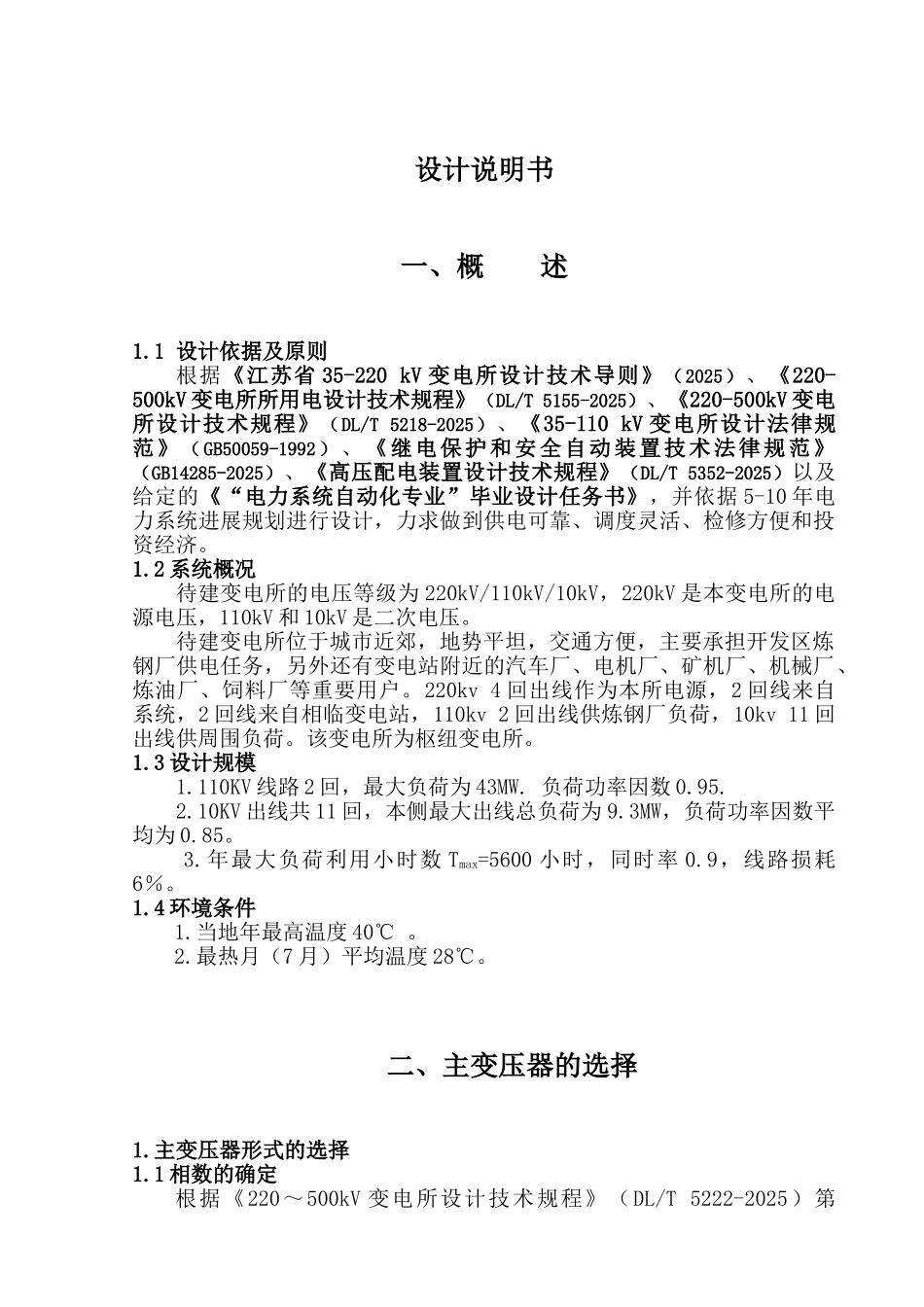

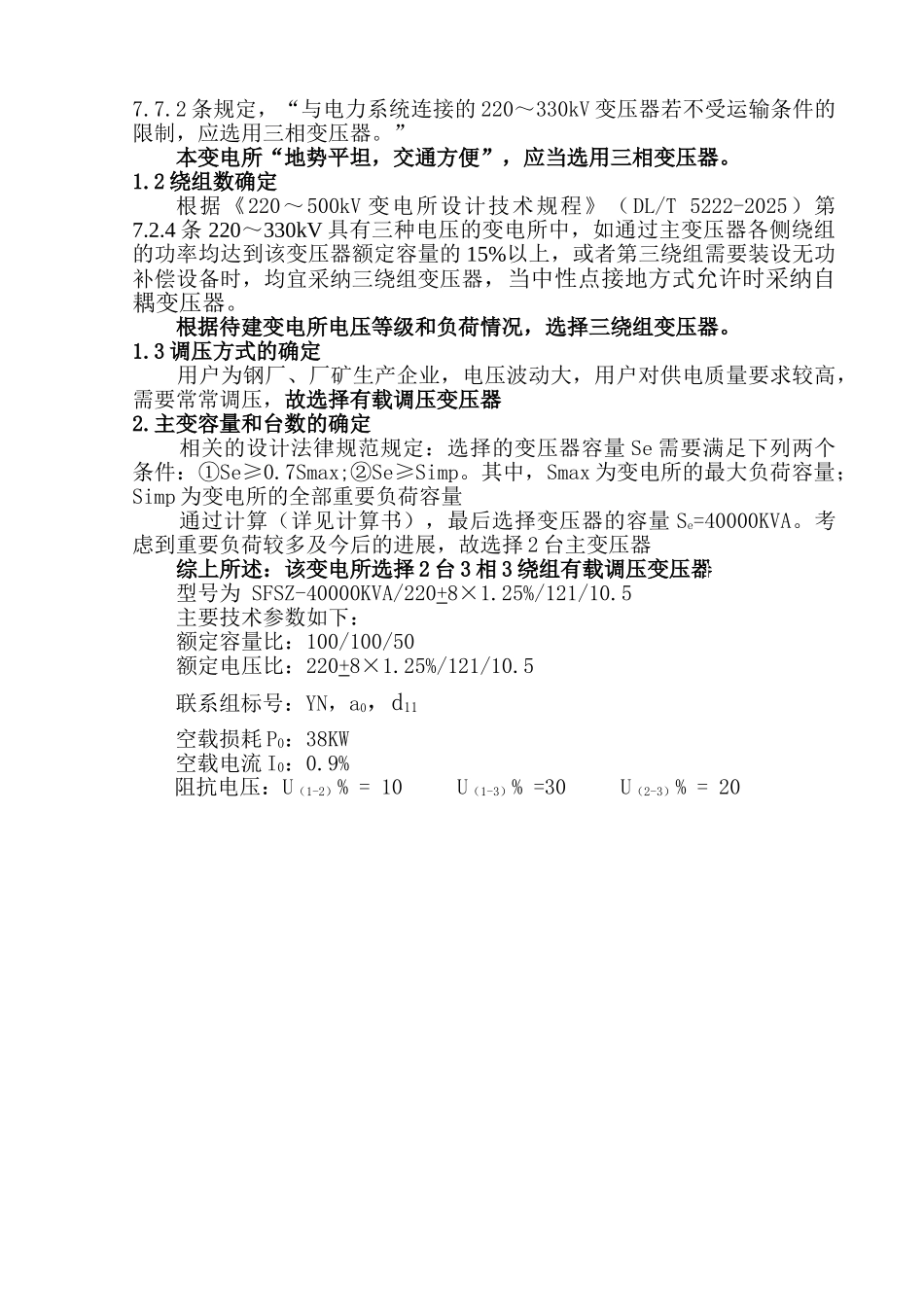

设计说明书一、概 述1.1 设计依据及原则根据《江苏省 35-220 kV 变电所设计技术导则》（2025）、《220-500kV 变电所所用电设计技术规程》（DL/T 5155-2025）、《220-500kV 变电所设计技术规程》（DL/T 5218-2025）、《35-110 kV 变电所设计法律规范》 （ GB50059-1992 ）、《继电保护和安全自动装置技术法律规范》（GB14285-2025）、《高压配电装置设计技术规程》（DL/T 5352-2025）以及给定的《“电力系统自动化专业”毕业设计任务书》，并依据 5-10 年电力系统进展规划进行设计，力求做到供电可靠、调度灵活、检修方便和投资经济。1.2 系统概况待建变电所的电压等级为 220kV/110kV/10kV，220kV 是本变电所的电源电压，110kV 和 10kV 是二次电压。待建变电所位于城市近郊，地势平坦，交通方便，主要承担开发区炼钢厂供电任务，另外还有变电站附近的汽车厂、电机厂、矿机厂、机械厂、炼油厂、饲料厂等重要用户。220kv 4 回出线作为本所电源，2 回线来自系统，2 回线来自相临变电站，110kv 2 回出线供炼钢厂负荷，10kv 11 回出线供周围负荷。该变电所为枢纽变电所。1.3 设计规模 1.110KV 线路 2 回，最大负荷为 43MW. 负荷功率因数 0.95. 2.10KV 出线共 11 回，本侧最大出线总负荷为 9.3MW，负荷功率因数平均为 0.85。 3.年最大负荷利用小时数 Tmax=5600 小时，同时率 0.9，线路损耗6％。1.4 环境条件1.当地年最高温度 40℃ 。2.最热月（7 月）平均温度 28℃。二、主变压器的选择1.主变压器形式的选择1.1 相数的确定根据《220～500kV 变电所设计技术规程》（DL/T 5222-2025）第7.7.2 条规定，“与电力系统连接的 220～330kV 变压器若不受运输条件的限制，应选用三相变压器。” 本变电所“地势平坦，交通方便”，应当选用三相变压器。1.2 绕组数确定根据《220～500kV 变电所设计技术规程》（DL/T 5222-2025）第7.2.4 条 220～330kV 具有三种电压的变电所中，如通过主变压器各侧绕组的功率均达到该变压器额定容量的 15%以上，或者第三绕组需要装设无功补偿设备时，均宜采纳三绕组变压器，当中性点接地方式允许时采纳自耦变压器。根据待建变电所电压等级和负荷情况，选择三绕组变压器。1.3 调压方式的确定 用户为钢厂、厂矿生产企业，电压波动大，用户对供电质量要求较高，需要常常调压，故选择有载调压变压器2.主变容量和台数的确定 相关的设计法律规范规定：选择的变压器容...
