某体育活动中心钢屋架施工方案

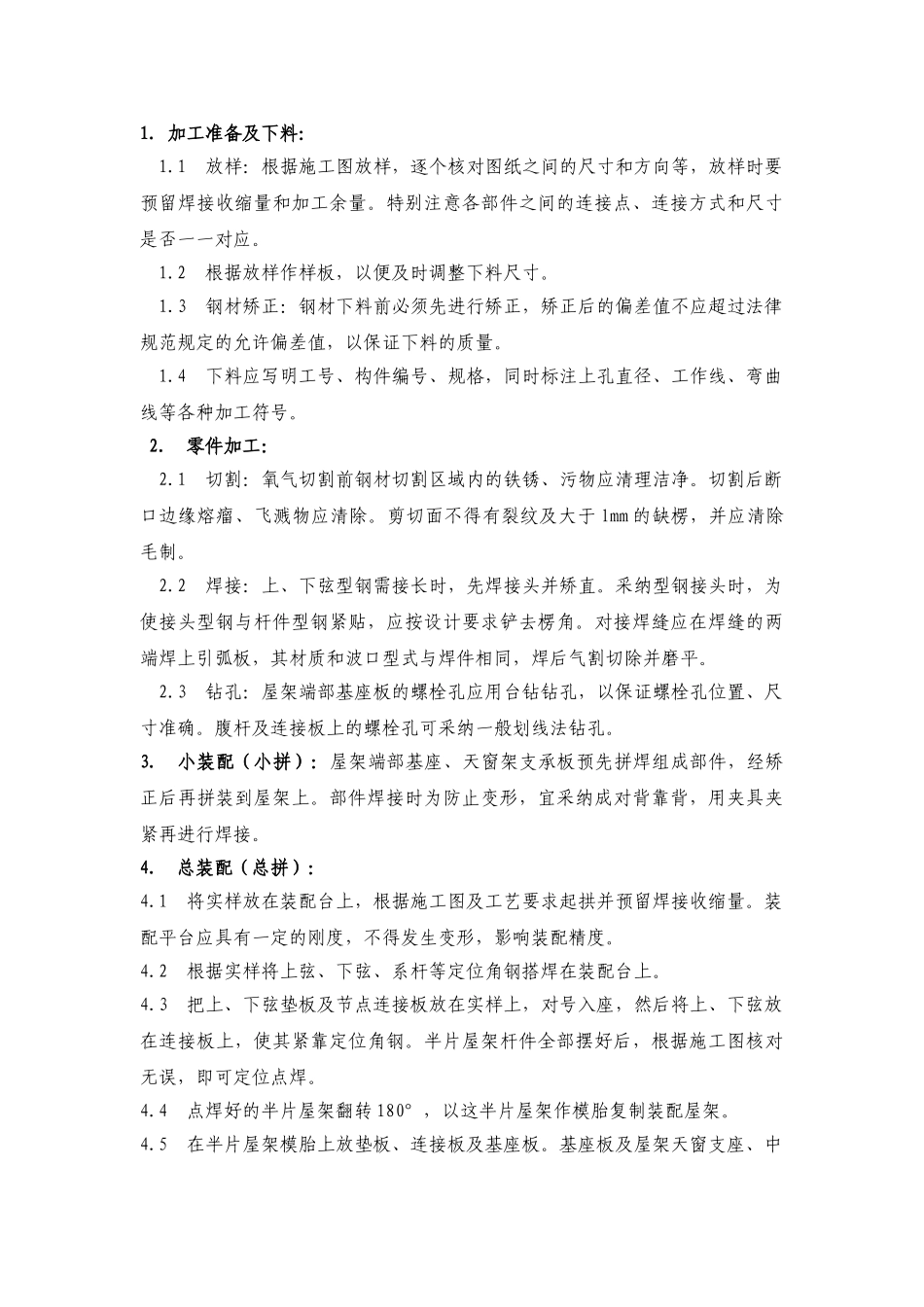

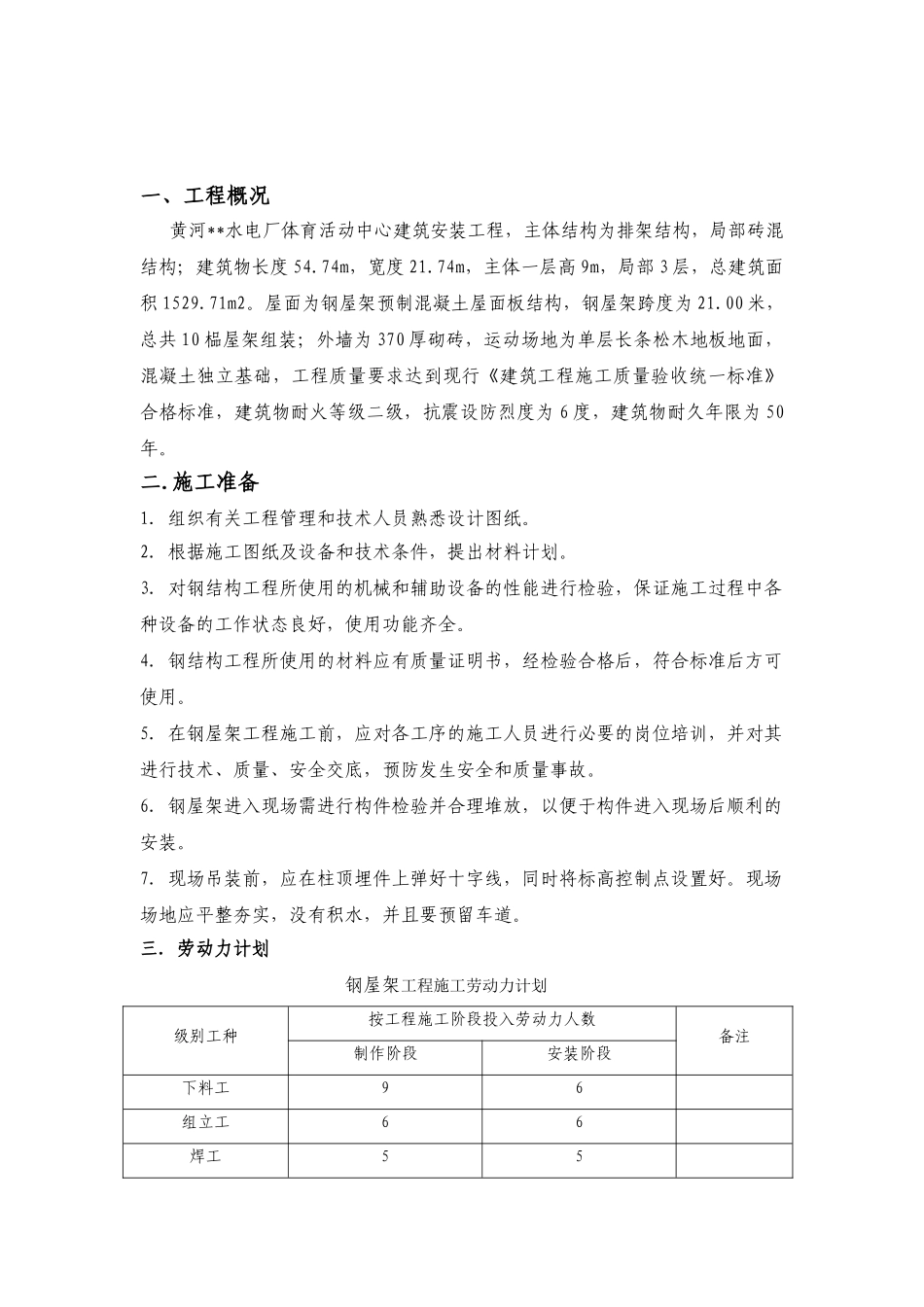

一、工程概况 黄河**水电厂体育活动中心建筑安装工程，主体结构为排架结构，局部砖混结构；建筑物长度 54.74m，宽度 21.74m，主体一层高 9m，局部 3 层，总建筑面积 1529.71m2。屋面为钢屋架预制混凝土屋面板结构，钢屋架跨度为 21.00 米，总共 10 榀屋架组装；外墙为 370 厚砌砖，运动场地为单层长条松木地板地面，混凝土独立基础，工程质量要求达到现行《建筑工程施工质量验收统一标准》合格标准，建筑物耐火等级二级，抗震设防烈度为 6 度，建筑物耐久年限为 50年。二.施工准备 1. 组织有关工程管理和技术人员熟悉设计图纸。2. 根据施工图纸及设备和技术条件，提出材料计划。 3. 对钢结构工程所使用的机械和辅助设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。 4. 钢结构工程所使用的材料应有质量证明书，经检验合格后，符合标准后方可使用。 5. 在钢屋架工程施工前，应对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故。 6. 钢屋架进入现场需进行构件检验并合理堆放，以便于构件进入现场后顺利的安装。 7. 现场吊装前，应在柱顶埋件上弹好十字线，同时将标高控制点设置好。现场场地应平整夯实，没有积水，并且要预留车道。 三．劳动力计划 钢屋架工程施工劳动力计划 级别工种按工程施工阶段投入劳动力人数备注制作阶段安装阶段下料工96组立工66焊工55矫正工33钻孔工21喷漆工33起重工22辅助工410板材安装66设备维修工22四．主要施工机械设备 钢结构工程主要施工机械设备序号机具名称数量备注(1)切割机2 台(2)除锈磨光机2 台(3)台钻1 台(4)20 吨吊车1 辆(5)电焊机4 台(6)扭矩扳手6 把(7)揽风绳 8 条 (8)气焊3 套五．钢屋架制作、焊接、防腐涂装及安装施工方法 （一） 钢屋架的制作（1）材质控制1、向正规生产厂家订购钢材、焊材。而且必须具备原始材质证明（物理性能、化学成份）及出场合格证。2、钢材进场后按规定检查合格后才能投入使用。 3、钢材进场前由质安部门对其表面状态（锈、麻坑等缺陷）按法律规范标准严格把关，凡超标者不得投入使用。4、焊材在使用前按法律规范进行烘焙处理。（2）工艺过程： 加工准备及下料→ 零件加工→ 小装配 (小拼) → 总装配 (总拼) → 屋架焊接→ 支撑连接板，系杆、支座角钢装配、焊接→ 成品检验 → 除锈、油漆、编号1. 加工准备及下料： 1.1 放样：根据施工...
