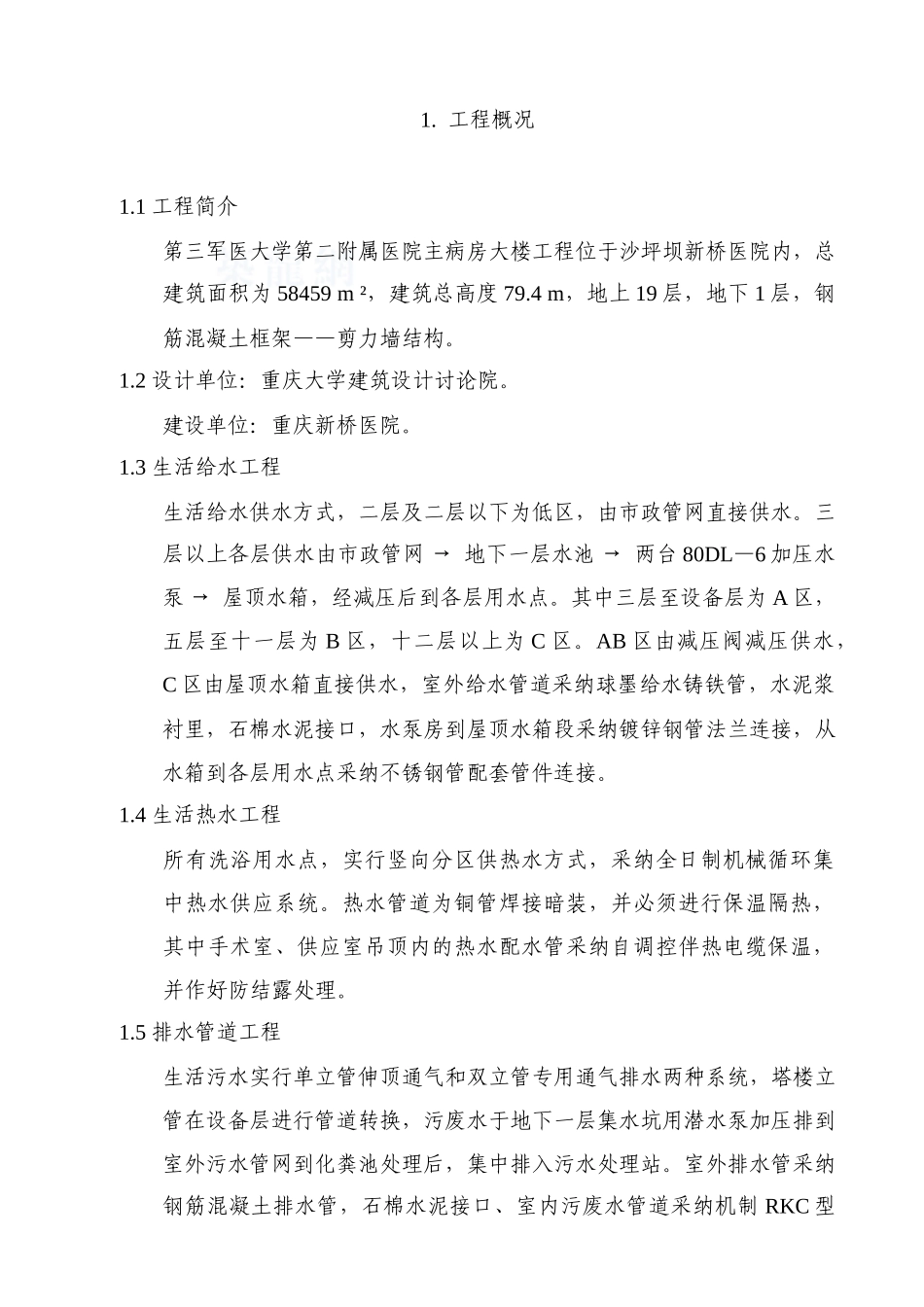

1. 工程概况1.1 工程简介第三军医大学第二附属医院主病房大楼工程位于沙坪坝新桥医院内，总建筑面积为 58459 m ²，建筑总高度 79.4 m，地上 19 层，地下 1 层，钢筋混凝土框架——剪力墙结构。1.2 设计单位：重庆大学建筑设计讨论院。建设单位：重庆新桥医院。1.3 生活给水工程生活给水供水方式，二层及二层以下为低区，由市政管网直接供水。三层以上各层供水由市政管网 → 地下一层水池 → 两台 80DL—6 加压水泵 → 屋顶水箱，经减压后到各层用水点。其中三层至设备层为 A 区，五层至十一层为 B 区，十二层以上为 C 区。AB 区由减压阀减压供水，C 区由屋顶水箱直接供水，室外给水管道采纳球墨给水铸铁管，水泥浆衬里，石棉水泥接口，水泵房到屋顶水箱段采纳镀锌钢管法兰连接，从水箱到各层用水点采纳不锈钢管配套管件连接。1.4 生活热水工程所有洗浴用水点，实行竖向分区供热水方式，采纳全日制机械循环集中热水供应系统。热水管道为铜管焊接暗装，并必须进行保温隔热，其中手术室、供应室吊顶内的热水配水管采纳自调控伴热电缆保温，并作好防结露处理。1.5 排水管道工程生活污水实行单立管伸顶通气和双立管专用通气排水两种系统，塔楼立管在设备层进行管道转换，污废水于地下一层集水坑用潜水泵加压排到室外污水管网到化粪池处理后，集中排入污水处理站。室外排水管采纳钢筋混凝土排水管，石棉水泥接口、室内污废水管道采纳机制 RKC 型铸铁排水管法兰连接。雨水管采纳焊接钢管焊接，潜水泵排水管为压力排水管采纳焊接钢管焊接。1.6 电气工程该工程电力照明电源由 10 千伏单电源采纳电缆进线到配电房，经变压器到高压配电屏和低压配电屏后，采纳配钢管和无螺栓柔性连接电缆桥架放射式到各楼层配电箱和各类配电箱位置供电。供电系统采纳三相五线制系统供电。防雷工程按三类防雷建筑标准设计，屋面采纳避雷带防直击雷。用 φ12 镀锌圆钢暗敷于层面女儿墙或屋面上，利用结构柱内对角钢筋两根作引下线，利用各层圈梁梁内两根钢筋焊接并与引下线连接，防侧击雷和各层设备工作接地并每层预埋接地板。利用柱基和地梁钢筋加局部人工接地体作环型接地装置。接地电阻值不得大于 1 欧姆。凡高出层面的金属物以及桥架等应与避雷带和引下线可靠焊接，并进行总电位联接。1.7 通风空调系统工程1.7.1 各部位内区空调采纳吊顶式空调机组集中房间负荷、气流组织形式：房间空气 → 回风口 → 回风静压箱 → 空调机...
