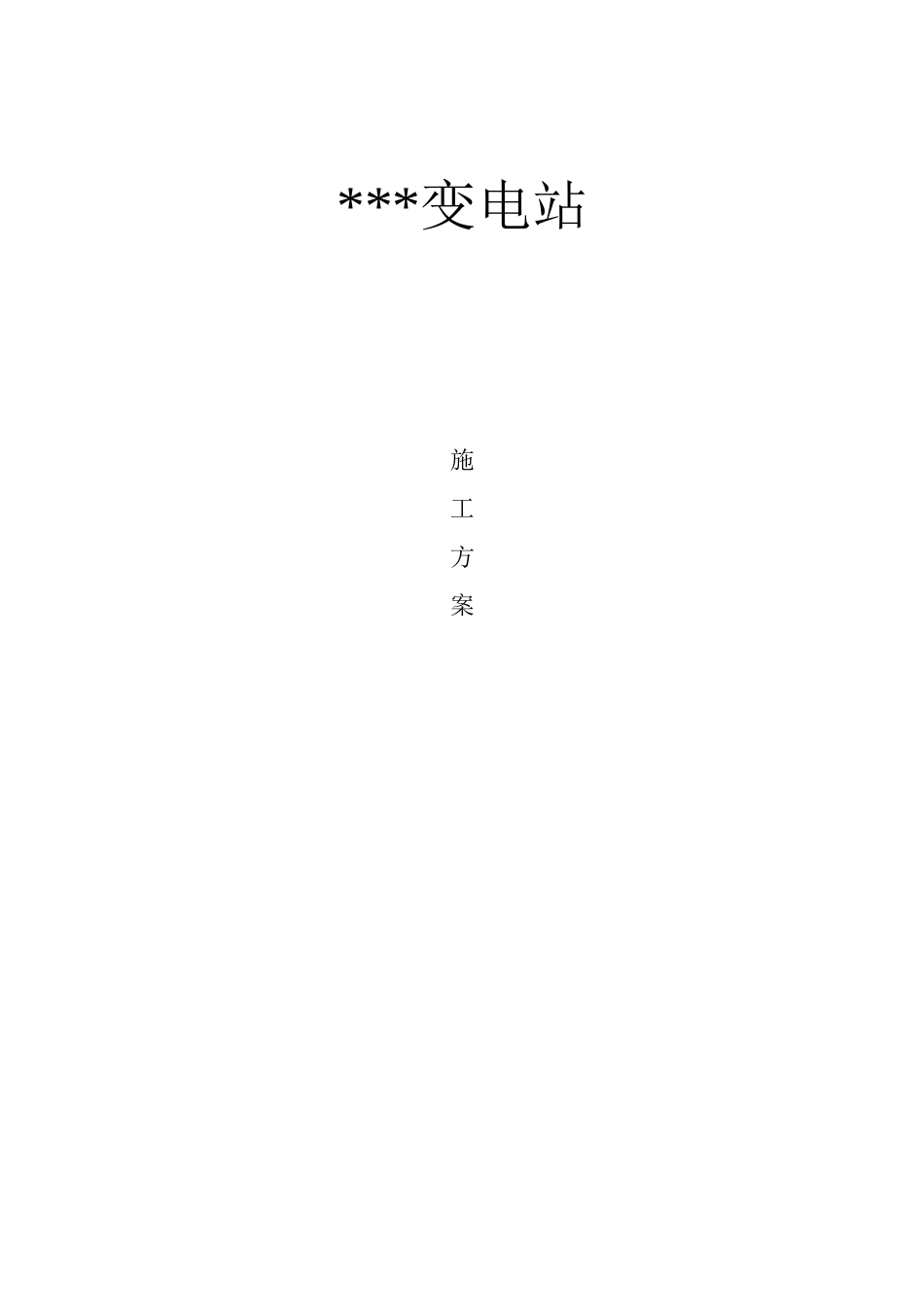

某变电所电气改造施工方案

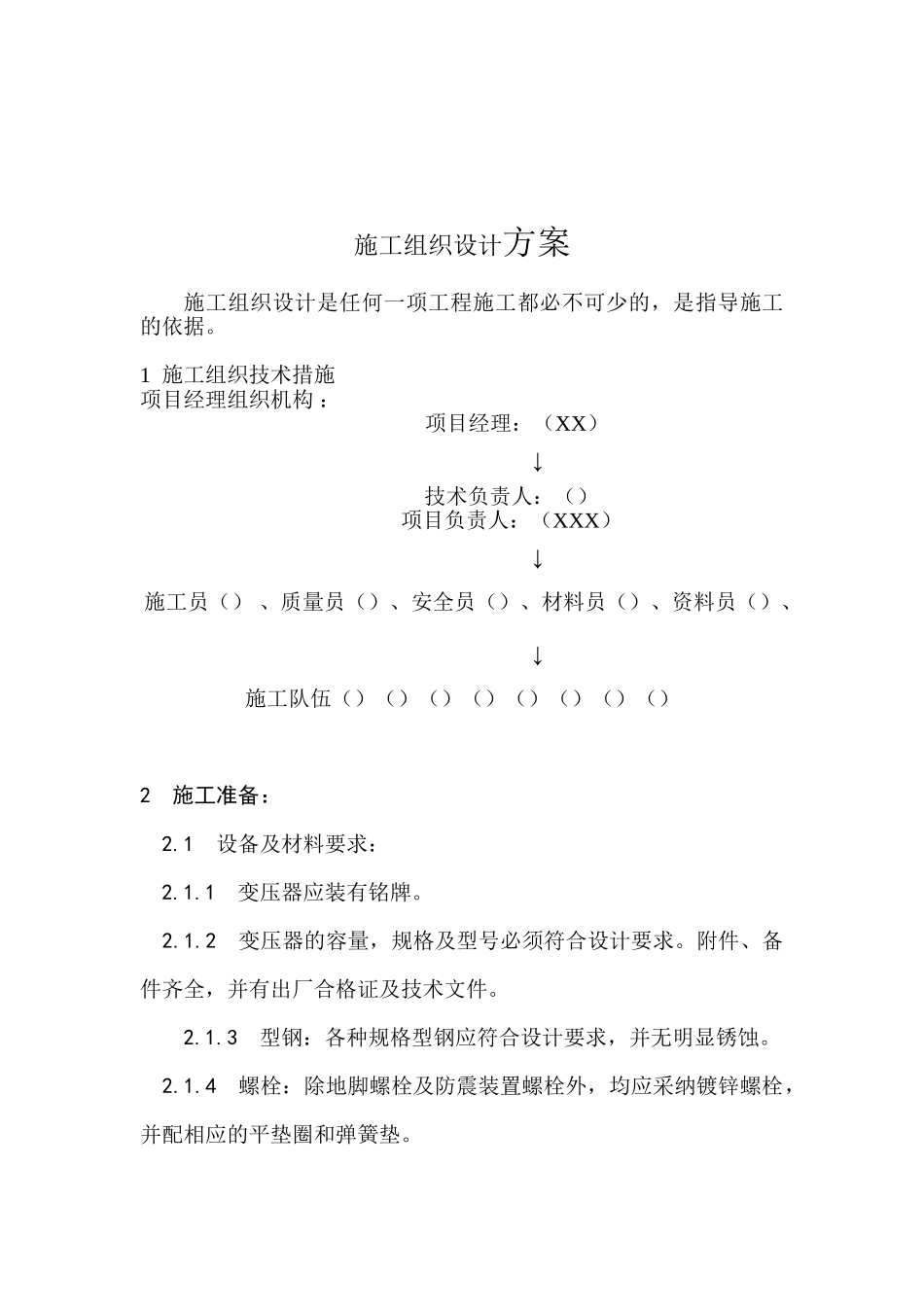

***变电站施工方案施工组织设计方案施工组织设计是任何一项工程施工都必不可少的，是指导施工的依据。 1 施工组织技术措施项目经理组织机构 ： 项目经理：（XX） ↓ 技术负责人：（） 项目负责人：（XXX） ↓施工员（） 、质量员（）、安全员（）、材料员（）、资料员（）、 ↓施工队伍（）（）（）（）（）（）（）（）2 施工准备： 2.1 设备及材料要求： 2.1.1 变压器应装有铭牌。 2.1.2 变压器的容量，规格及型号必须符合设计要求。附件、备件齐全，并有出厂合格证及技术文件。 2.1.3 型钢：各种规格型钢应符合设计要求，并无明显锈蚀。 2.1.4 螺栓：除地脚螺栓及防震装置螺栓外，均应采纳镀锌螺栓，并配相应的平垫圈和弹簧垫。 2.1.5 其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。 2.2 主要机具： 2.2.1 搬运吊装机具：道木，钢丝绳，滚杠。 2.2.2 安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、榔头，套丝板。2.2.3 测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。 2.3 作业条件： 2.3.1 施工图及技术资料齐全无误。 2.3.2 土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。 2.3.3 变压器轨道安装完毕，并符合设计要求（注：此项工作应由上建作，安装单位配合）。 2.3.4 墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。 2.3.5 室内地面工程结束，场地清理洁净，道路畅通。3 操作工艺3.1 工艺流程：设备点件检查→变压器二次搬运 →变压器稳装 →附件安装 →变压器检查及交接试验 →送电前的检查 →送电运行验收。3.2 设备点件检查： 3.2.1 设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并作好记录。 3.2.2 根据设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求。是否齐全，有无丢失及损坏。 3.2.3 变压器本体外观检查无损伤及变形，油漆完好无损伤。 3.2.5 绝缘瓷件及环氧树脂铸件有无损伤、缺陷及裂纹。3.3 变压器二次搬运：3.1.1 变压器二次搬运应由起重工作业，电工配合。距离较短且道路良好时，可用卷扬机、滚杠运输。 3.3.2 变压器吊装时，索具必须检查合格，钢丝绳必须挂在油箱的吊钩上，上盘的吊环仅作吊芯用，不得用此吊环吊装整台变压器。 3.3.3 变压器搬运时，应注...
