某市道里区集中供热锅炉安装工程

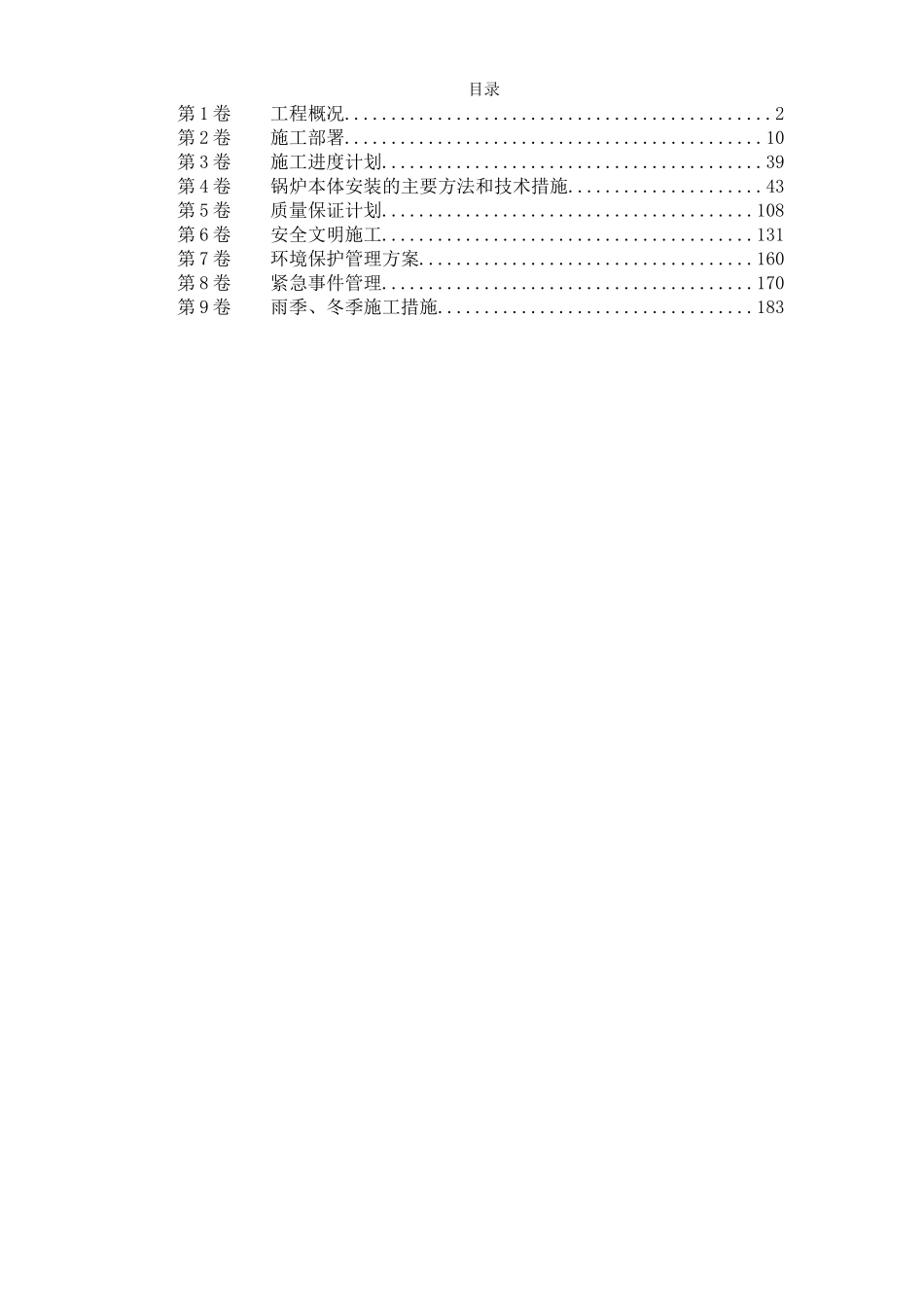

目录第 1 卷工程概况..............................................2第 2 卷施工部署.............................................10第 3 卷施工进度计划.........................................39第 4 卷锅炉本体安装的主要方法和技术措施.....................43第 5 卷质量保证计划........................................108第 6 卷安全文明施工........................................131第 7 卷环境保护管理方案....................................160第 8 卷紧急事件管理........................................170第 9 卷雨季、冬季施工措施..................................183工程概况第一节 概述 某市道里区集中供热工程大型集中供热项目，位于道外区东北部。场区占地面积为 11 万 m;2.建成规模为六台 116MW 循环硫化床热水锅炉，3 台 75t/h 循环硫化床热水锅炉。2台 12MW 背压式汽轮发电机组，场区内主要建筑物有：热水锅炉间、蒸汽锅炉间、煤仓间、汽机间、主控引风机间、烟筒、运煤系统建筑物、除渣系统建筑物、除尘器控制室、机修间、材料库、点火油泵房、空压机房、办公楼等。厂区南面临街。交通便利。 锅炉为低压、单锅筒、强制循环热水锅炉，该炉采纳循环硫化床燃烧技术。循环物料的分离采纳高温旋风分离器。锅炉为室内布置，采纳钢结构架。锅炉主要由燃烧室（炉膛）、高温旋风分离器、自平衡“U”形回料阀和尾部对流烟道组成。燃烧室（炉膛）蒸发受热面采纳膜式水冷壁，采纳水冷布风板，大直径钟罩式风帽，具有布风均匀、防堵塞、防结焦和便于维修等优点。锅炉采纳支吊架结合的固定方式，炉膛水冷壁、省煤器采纳悬吊结构。空气预热器、分离器采纳支撑结构。锅炉点火方式为床下点火。 锅炉采纳二个高温旋风分离器，布置在燃烧室与对流烟道之间。高温旋风分离器回料腿下布置一个非机械型回料阀，回料为自平衡式，硫化密封风用高压风机单独供给。回料阀外壳由钢板制作，内衬绝热材料和耐磨耐火材料。耐磨材料和保温材料采纳拉钩、抓钉和支架固定。 尾部对流烟道中依次 布置省煤器、空气预热器。省煤器、空气预热器烟道采纳护板结构。 锅炉钢架采纳焊接钢结构。 炉膛截面积为长方形布置：具体尺寸为 4210 ㎜×8050㎜。锅筒中心线标高 36910 ㎜。锅炉最重单件：锅筒 11000 ㎏（包括设备内部），最重顶板梁 4512 ㎏。 本工程建设单位为某市华能集中供热有限公司，设计...
