某循环水站管道复位施工方案VIP专享

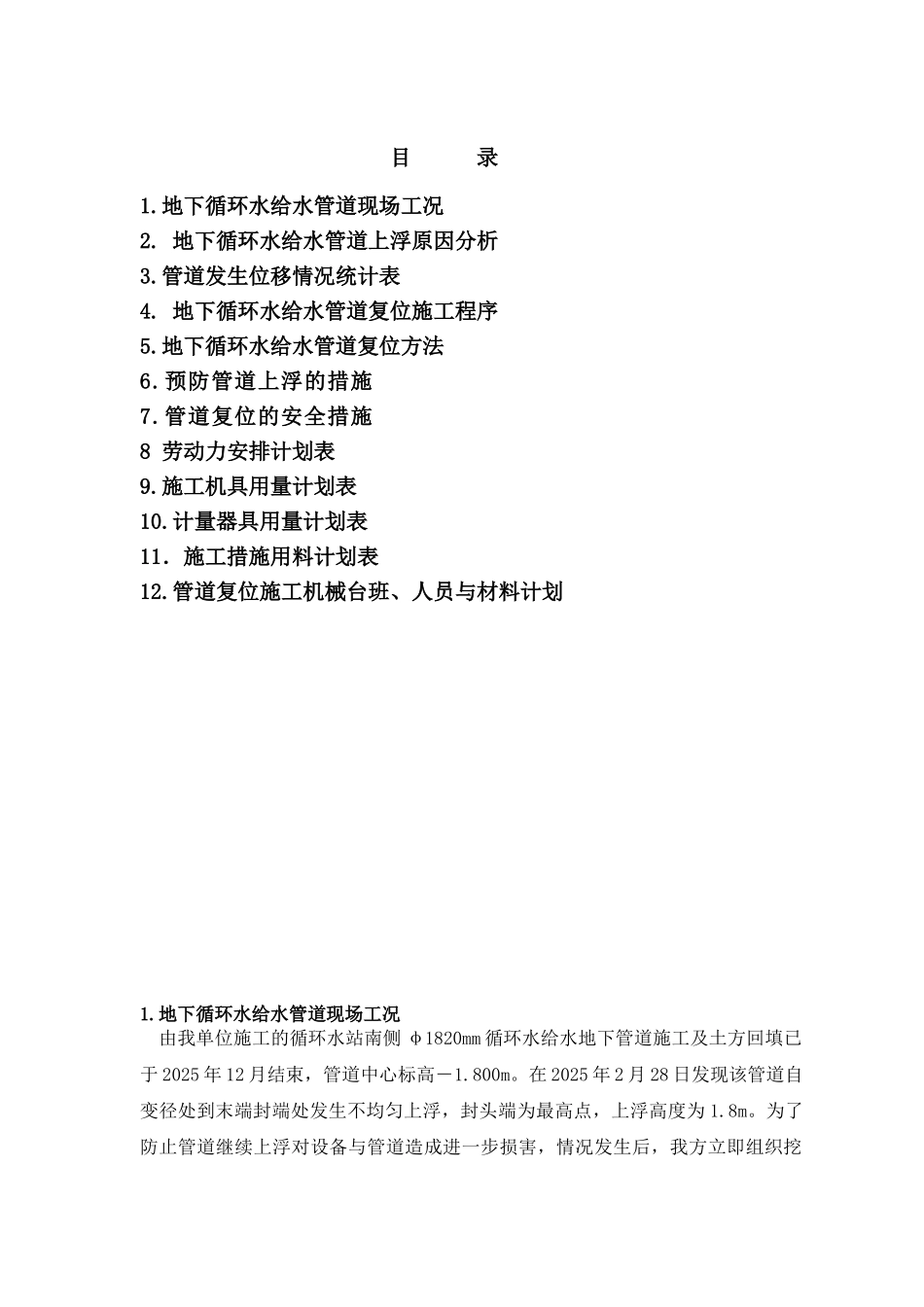

目 录1.地下循环水给水管道现场工况 2. 地下循环水给水管道上浮原因分析3.管道发生位移情况统计表4. 地下循环水给水管道复位施工程序5.地下循环水给水管道复位方法6.预防管道上浮的措施7.管道复位的安全措施8 劳动力安排计划表9.施工机具用量计划表10.计量器具用量计划表11．施工措施用料计划表12.管道复位施工机械台班、人员与材料计划 1.地下循环水给水管道现场工况由我单位施工的循环水站南侧 φ1820mm 循环水给水地下管道施工及土方回填已于 2025 年 12 月结束，管道中心标高－1.800m。在 2025 年 2 月 28 日发现该管道自变径处到末端封端处发生不均匀上浮，封头端为最高点，上浮高度为 1.8m。为了防止管道继续上浮对设备与管道造成进一步损害，情况发生后，我方立即组织挖掘机进厂，从封头端挖了一条排水沟一直通到西面的湖边，现在沟中积水虽然已基本排净，但在管道上浮过程，周围的泥土下陷，导致排水后管道依旧无法自然复位，（见下图）。2. 地下循环水给水管道上浮原因分析 造成管道从地下上浮到地上的原因分析如下：2.1 是由于本市自 2009 年 2 月 14 日起开始下雨持续了 17 天至今未停，造成地下水位上升。2.2 施工现场位于山脚下，地势低洼，从山上流下的雨水也在现场汇合。而且施工现场东面高西面低，雨水自然流向西面。φ1820 循环水给水地下管道恰恰在西面。2.3 管道直径较大，所以浮力较大。并且端头被封头封闭，管道实际上成为了一个密闭的“潜水艇”。3.方案可行性核算3.1 该管道浮力计算公式如下：F 浮=ρ 液 gV 排F＝1000×9.8×164＝1607200N＝164000 kg＝164ρ 液――――水的密度；取 1000kg/M3g---------重力加速度；9.8kg/nV 排---------管道的体积；单位 M3V 排＝主管的体积＝3.14×（1.82/2）2×63＝164 M33.2 方案实施后重力核算全部重力＝管道自重＋管道内水的重量＋管墩重量＝45＋109＋24＝178t管道自重＝3.14×1.8×16×7.86×63＋405＝45t管道内水的重量＝3.14×（1.82/2）2×63/1.8×1.2＝109t管墩重量＝2×2×0.6×2×5＝24t全部重力 178t＞管道浮力 164t，故方案可行。4.管道发生位移情况统计表装置位移位置位移描述450循环水φ1820mm地下管道主管道63 米管道上浮5 根支管道每根 10 米上浮5 个电动蝶阀倾斜5 个多功能控制阀倾斜仪表井钢筋变形5. 地下循环水给水管道复位施工程序方案批准电动蝶阀、多功能控制阀拆除室内支管切断、落地主管切断、仪表井...
