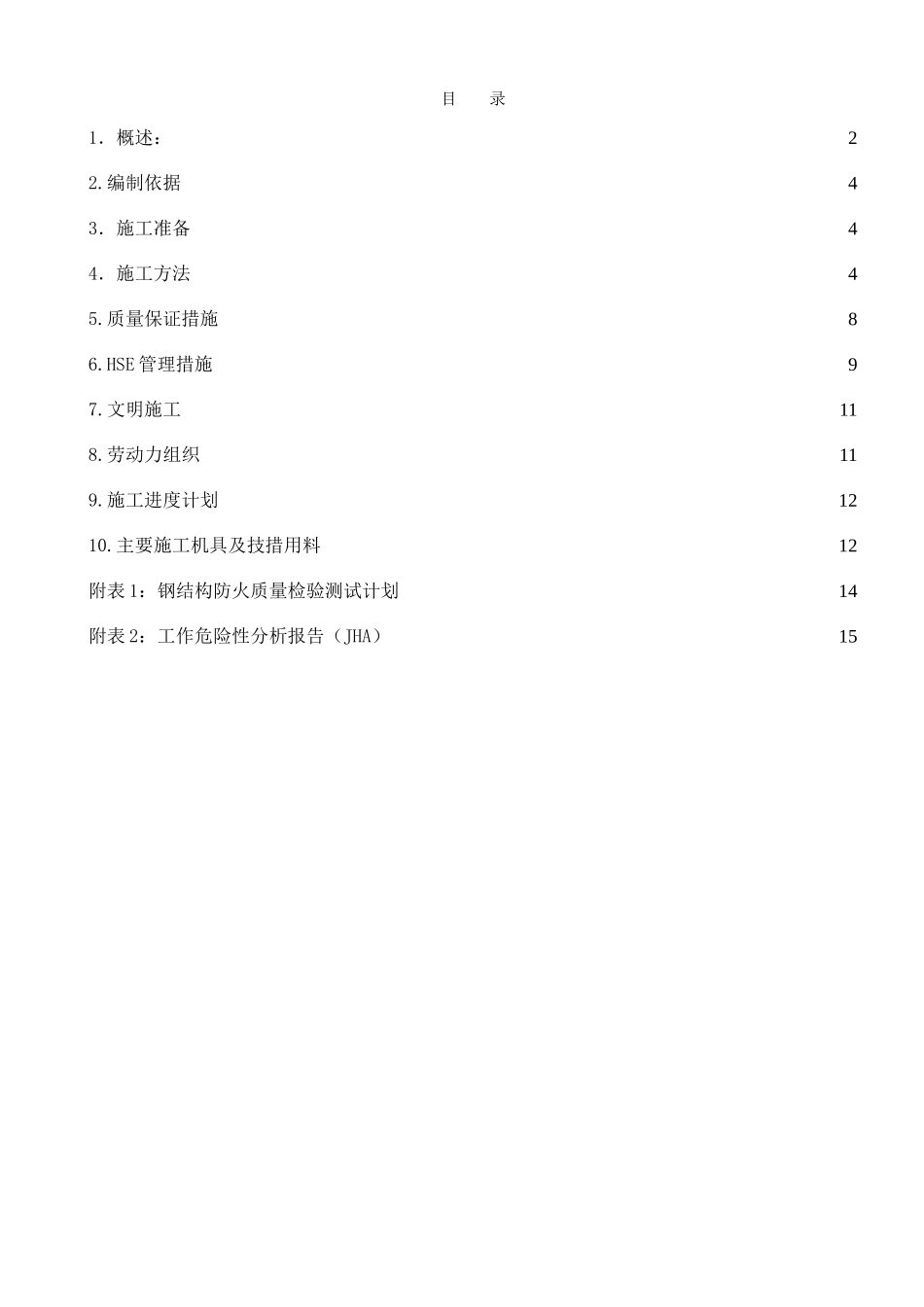

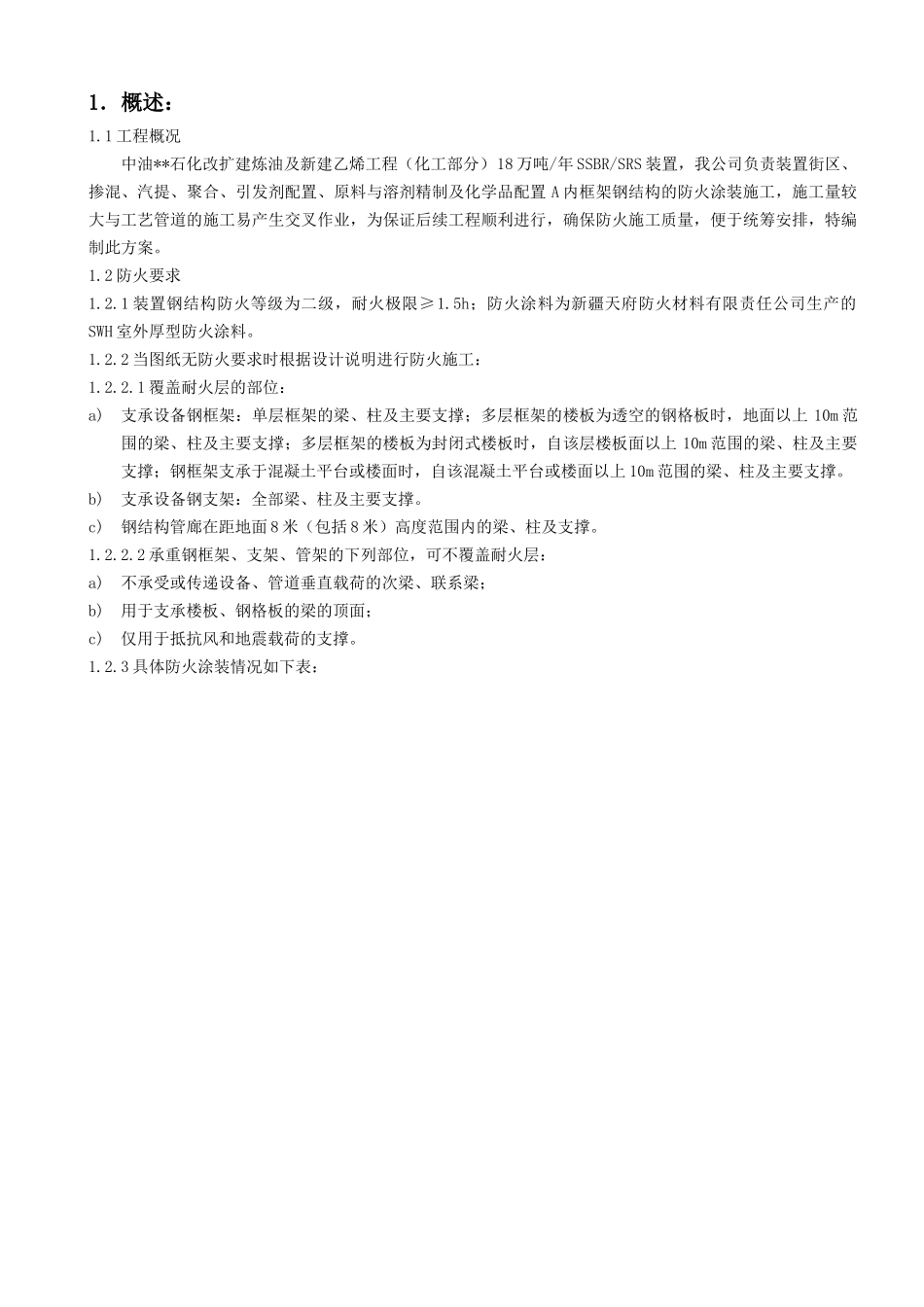

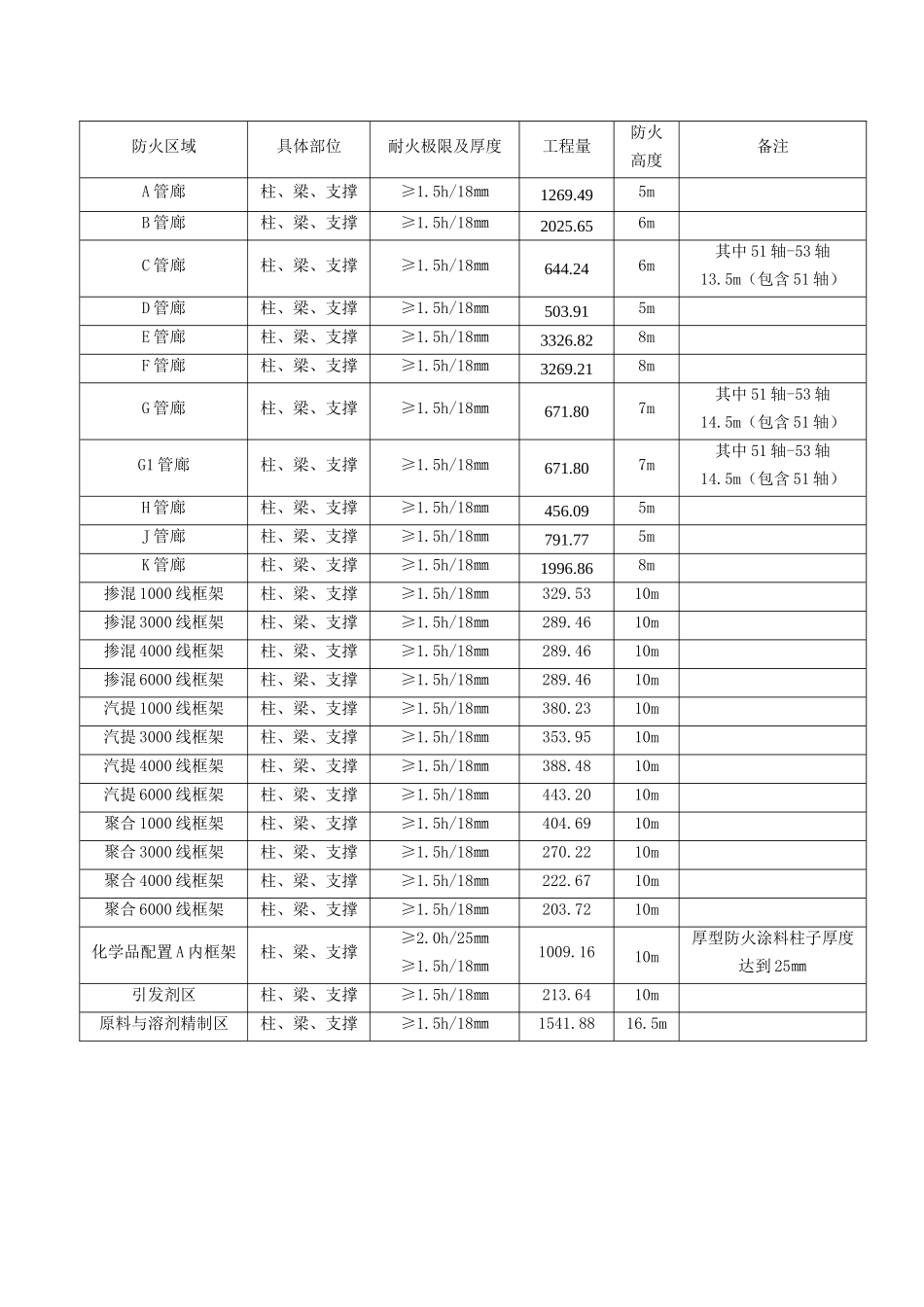

目 录1．概述：22.编制依据43．施工准备44．施工方法45.质量保证措施86.HSE 管理措施97.文明施工118.劳动力组织119.施工进度计划1210.主要施工机具及技措用料12附表 1：钢结构防火质量检验测试计划14附表 2：工作危险性分析报告（JHA）151．概述：1.1 工程概况中油**石化改扩建炼油及新建乙烯工程（化工部分）18 万吨/年 SSBR/SRS 装置，我公司负责装置街区、掺混、汽提、聚合、引发剂配置、原料与溶剂精制及化学品配置 A 内框架钢结构的防火涂装施工，施工量较大与工艺管道的施工易产生交叉作业，为保证后续工程顺利进行，确保防火施工质量，便于统筹安排，特编制此方案。1.2 防火要求1.2.1 装置钢结构防火等级为二级，耐火极限≥1.5h；防火涂料为新疆天府防火材料有限责任公司生产的SWH 室外厚型防火涂料。1.2.2 当图纸无防火要求时根据设计说明进行防火施工：1.2.2.1 覆盖耐火层的部位：a)支承设备钢框架：单层框架的梁、柱及主要支撑；多层框架的楼板为透空的钢格板时，地面以上 10m 范围的梁、柱及主要支撑；多层框架的楼板为封闭式楼板时，自该层楼板面以上 10m 范围的梁、柱及主要支撑；钢框架支承于混凝土平台或楼面时，自该混凝土平台或楼面以上 10m 范围的梁、柱及主要支撑。b)支承设备钢支架：全部梁、柱及主要支撑。c)钢结构管廊在距地面 8 米（包括 8 米）高度范围内的梁、柱及支撑。1.2.2.2 承重钢框架、支架、管架的下列部位，可不覆盖耐火层：a)不承受或传递设备、管道垂直载荷的次梁、联系梁；b)用于支承楼板、钢格板的梁的顶面；c)仅用于抵抗风和地震载荷的支撑。1.2.3 具体防火涂装情况如下表：防火区域具体部位耐火极限及厚度工程量防火高度备注A 管廊柱、梁、支撑≥1.5h/18㎜1269.495mB 管廊柱、梁、支撑≥1.5h/18㎜2025.656mC 管廊柱、梁、支撑≥1.5h/18㎜644.246m其中 51 轴-53 轴13.5m（包含 51 轴）D 管廊柱、梁、支撑≥1.5h/18㎜503.915mE 管廊柱、梁、支撑≥1.5h/18㎜3326.828mF 管廊柱、梁、支撑≥1.5h/18㎜3269.218mG 管廊柱、梁、支撑≥1.5h/18㎜671.807m其中 51 轴-53 轴14.5m（包含 51 轴）G1 管廊柱、梁、支撑≥1.5h/18㎜671.807m其中 51 轴-53 轴14.5m（包含 51 轴）H 管廊柱、梁、支撑≥1.5h/18㎜456.095mJ 管廊柱、梁、支撑≥1.5h/18㎜791.775mK 管廊柱、梁、支撑≥1.5h/18㎜1996.868m掺混 1000 线框架柱、梁、支撑≥1.5h/18㎜329.5310m掺混 3000 ...
