某跨铁路立交桥人工挖孔桩基础施工作业指导书

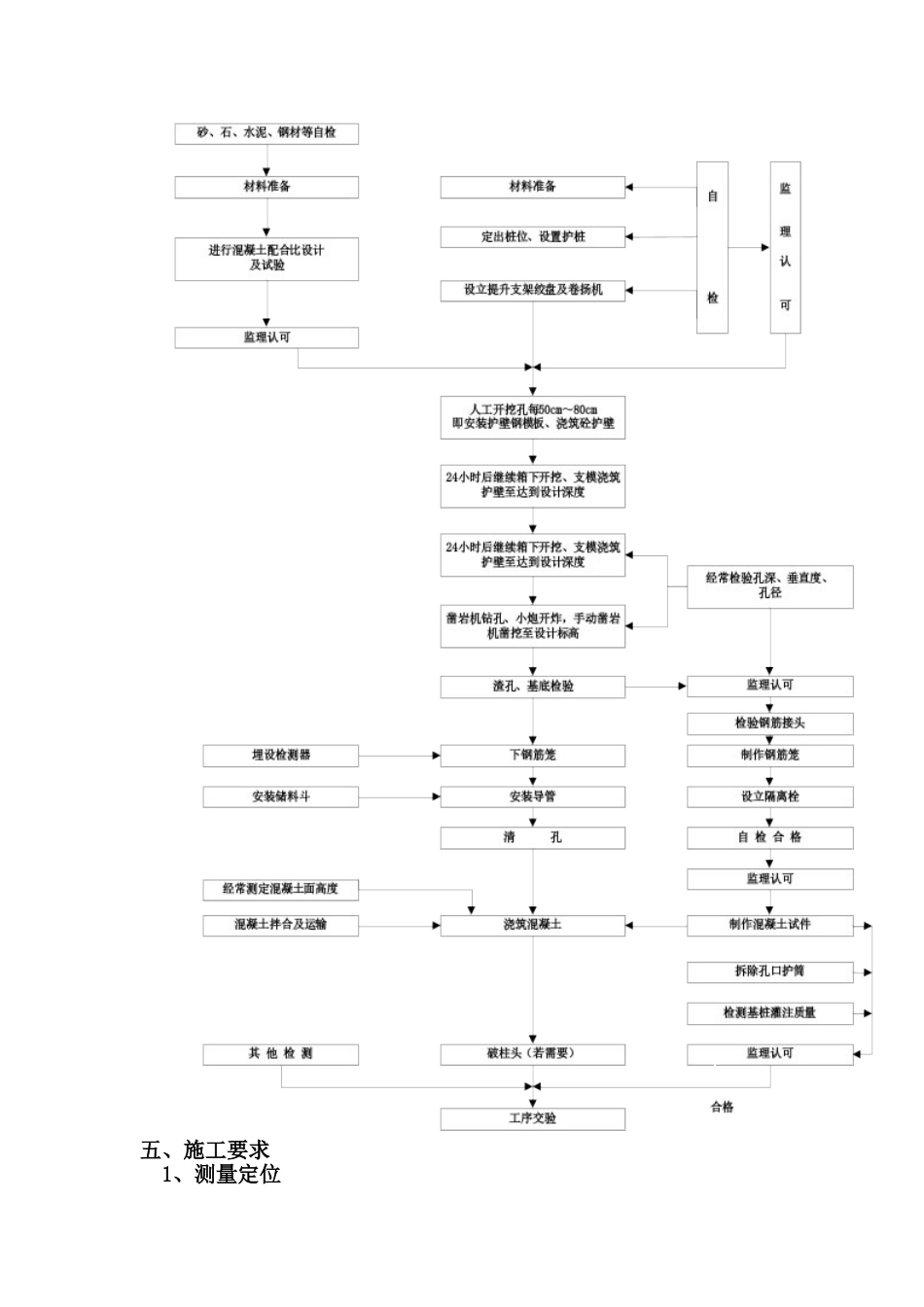

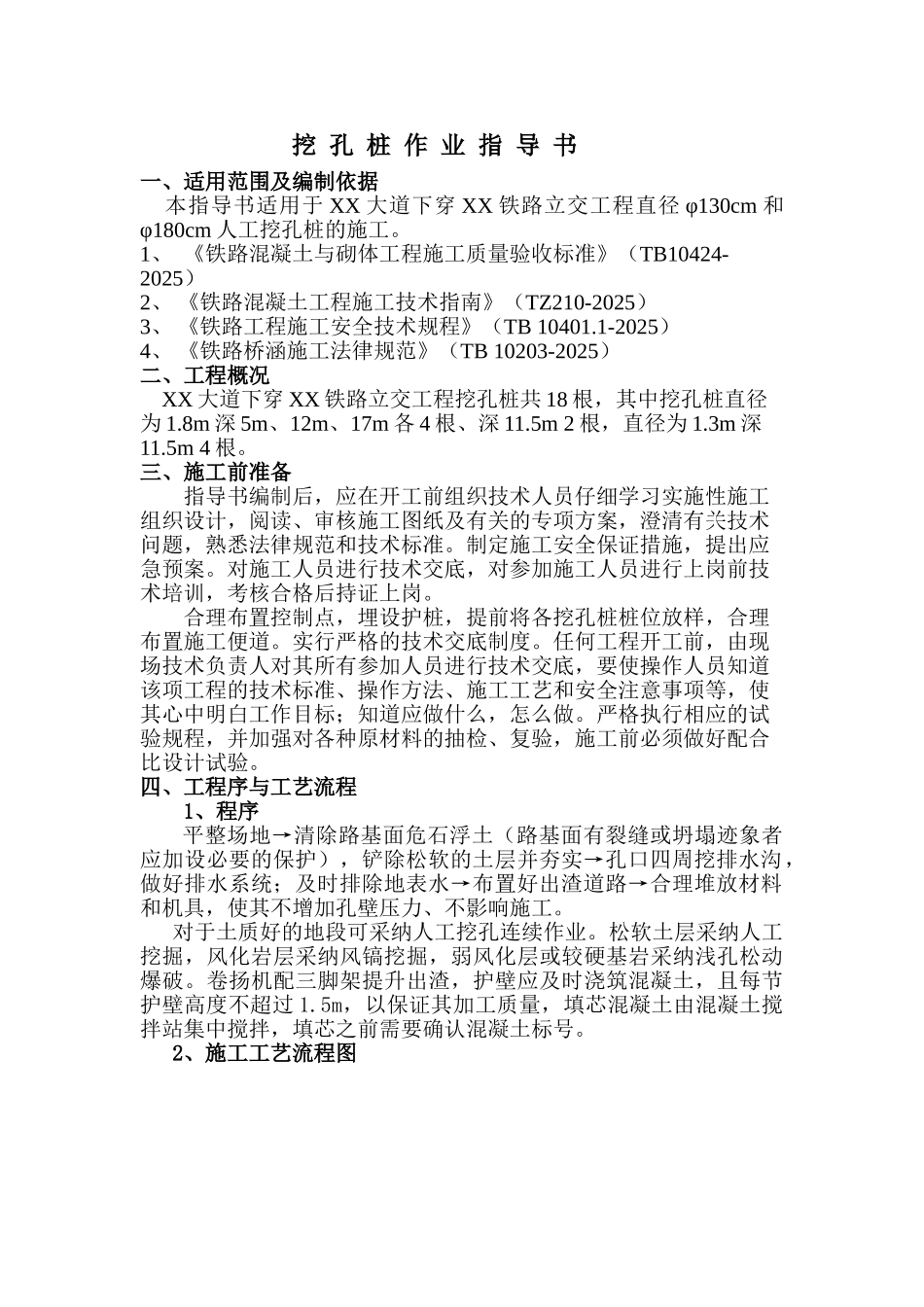

XX 大道下穿 XX 铁路立交工程 编号：CCDD-001 挖孔桩施工作业指导书 单 位：XX 铁路局 XX 桥隧段 XX 大道项目经理部 编 制： 审 核： 批 准： 2013 年 8 月 14 日发布 2013 年 8 月 15 日实施挖 孔 桩 作 业 指 导 书一、适用范围及编制依据 本指导书适用于 XX 大道下穿 XX 铁路立交工程直径 φ130cm 和φ180cm 人工挖孔桩的施工。1、 《铁路混凝土与砌体工程施工质量验收标准》（TB10424-2025）2、 《铁路混凝土工程施工技术指南》（TZ210-2025）3、 《铁路工程施工安全技术规程》（TB 10401.1-2025）4、 《铁路桥涵施工法律规范》（TB 10203-2025）二、工程概况XX 大道下穿 XX 铁路立交工程挖孔桩共 18 根，其中挖孔桩直径为 1.8m 深 5m、12m、17m 各 4 根、深 11.5m 2 根，直径为 1.3m 深11.5m 4 根。三、施工前准备指导书编制后，应在开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸及有关的专项方案，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。合理布置控制点，埋设护桩，提前将各挖孔桩桩位放样，合理布置施工便道。实行严格的技术交底制度。任何工程开工前，由现场技术负责人对其所有参加人员进行技术交底，要使操作人员知道该项工程的技术标准、操作方法、施工工艺和安全注意事项等，使其心中明白工作目标；知道应做什么，怎么做。严格执行相应的试验规程，并加强对各种原材料的抽检、复验，施工前必须做好配合比设计试验。四、工程序与工艺流程1、程序平整场地→清除路基面危石浮土（路基面有裂缝或坍塌迹象者应加设必要的保护），铲除松软的土层并夯实→孔口四周挖排水沟，做好排水系统；及时排除地表水→布置好出渣道路→合理堆放材料和机具，使其不增加孔壁压力、不影响施工。对于土质好的地段可采纳人工挖孔连续作业。松软土层采纳人工挖掘，风化岩层采纳风镐挖掘，弱风化层或较硬基岩采纳浅孔松动爆破。卷扬机配三脚架提升出渣，护壁应及时浇筑混凝土，且每节护壁高度不超过 1.5m，以保证其加工质量，填芯混凝土由混凝土搅拌站集中搅拌，填芯之前需要确认混凝土标号。2、施工工艺流程图五、施工要求 1、测量定位 采纳全站仪按设计桩位进行放样，保证桩位准确。并在桩位外设置纵、横向十字线控制桩，确保孔口平...
