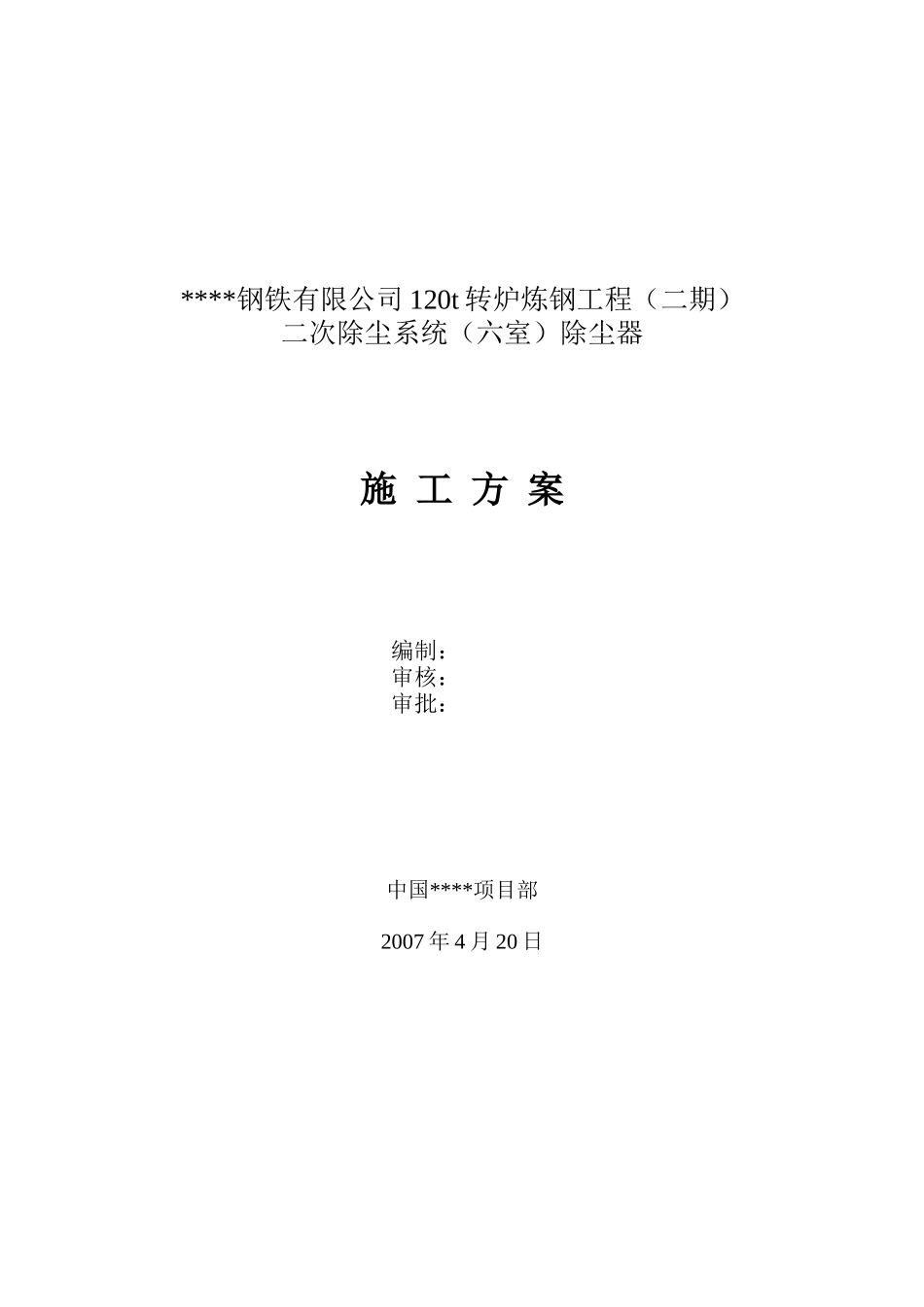

****钢铁有限公司 120t 转炉炼钢工程（二期）二次除尘系统（六室）除尘器施 工 方 案编制： 审核： 审批：中国****项目部2007 年 4 月 20 日目 录一、工程概述二、编制依据三、施工组织机构四、施工布署及工艺流程五、初步的质量保证方案六、资源配置与施工进度计划七、施工安全方案及措施八、吊装方案（另有资料）（—）工程概述本工程为****钢铁有限公司 120t 转炉二期二次除尘器的制作、安装，由中国****工程技术有限公司承建。本工程位于****钢厂区内，其中土建部分已经完工。钢结构制作安装约 600t，座落在土建（12 米标高）平台上面。大至分为：下框架、漏斗、壁板、梯子、平台和输灰系统，本结构长约 35.4 米、宽约 9.5米、总高约 17.5 米。东西①-⑦ 轴线,南北轴和、轴，下框架 14 根 220×350 箱型钢柱，高4.95M。六室漏斗，上口 6740×5640，下口 350×350，高 5.6M。壁板 13 种规格共计 156 块，4 节梯子和 6 层平台组成，输灰系统为一独立体。（二）编制依据1.中国****工程技术有限公司提供的施工图纸及施工说明。2.与总包单位签订的分包工程合同。3.《钢结构工程施工及验收法律规范》（GB50205-2001）。4.《钢结构工程质量检验评定标准》（GB50221-2001）。5.《建筑钢结构焊接技术法律规范》（JGJ81-2025）。（三）施工组织机构（四）施工布署及工艺流程队 长材料员 质量员 施工员资料员 技术员制作班组项目部安装班组参加施工人员首先必须熟悉图纸，仔细阅读设计总说明和每张图纸上详细说明，领悟实质在下料。本工程给的损耗较少，下料时要考虑到节约材料做到小材大用，尽量避开浪费材料的现象。1．钢结构梁柱组对时必须按图纸和法律规范要求去做。2．对于 6mm 厚以上的材料对接时要留有缝隙，以保证焊接时能够焊透，保证焊接质量。3．对于 6mm 厚以上的材料对接进要打破口，而且必须两面备板，确保焊缝的强度。4．灰斗的组对一定要根据工艺程序做，因为壁板较薄，要考虑变形，在制作过程中，必须分片制作，加强盘必须先焊上去保证每片不变形，然后再进行组对。5、除尘器箱体的柱子在加工中要保证垂直度，因为焊缝较长和箱体梁支座较多，在焊接过程中会产生变形，在加工制作中要控制变形，保证误差在规定要求的范围内，以保证箱体的质量。6、导流板上部槽钢组对一定要保证水平，不要产生上下变形。5．导流片下料的时候，必须 1：1 放样下料。导流片与支柱、加强筋的焊接要可靠，导流...
