某钢结构厂房屋面及墙体压型板施工工艺

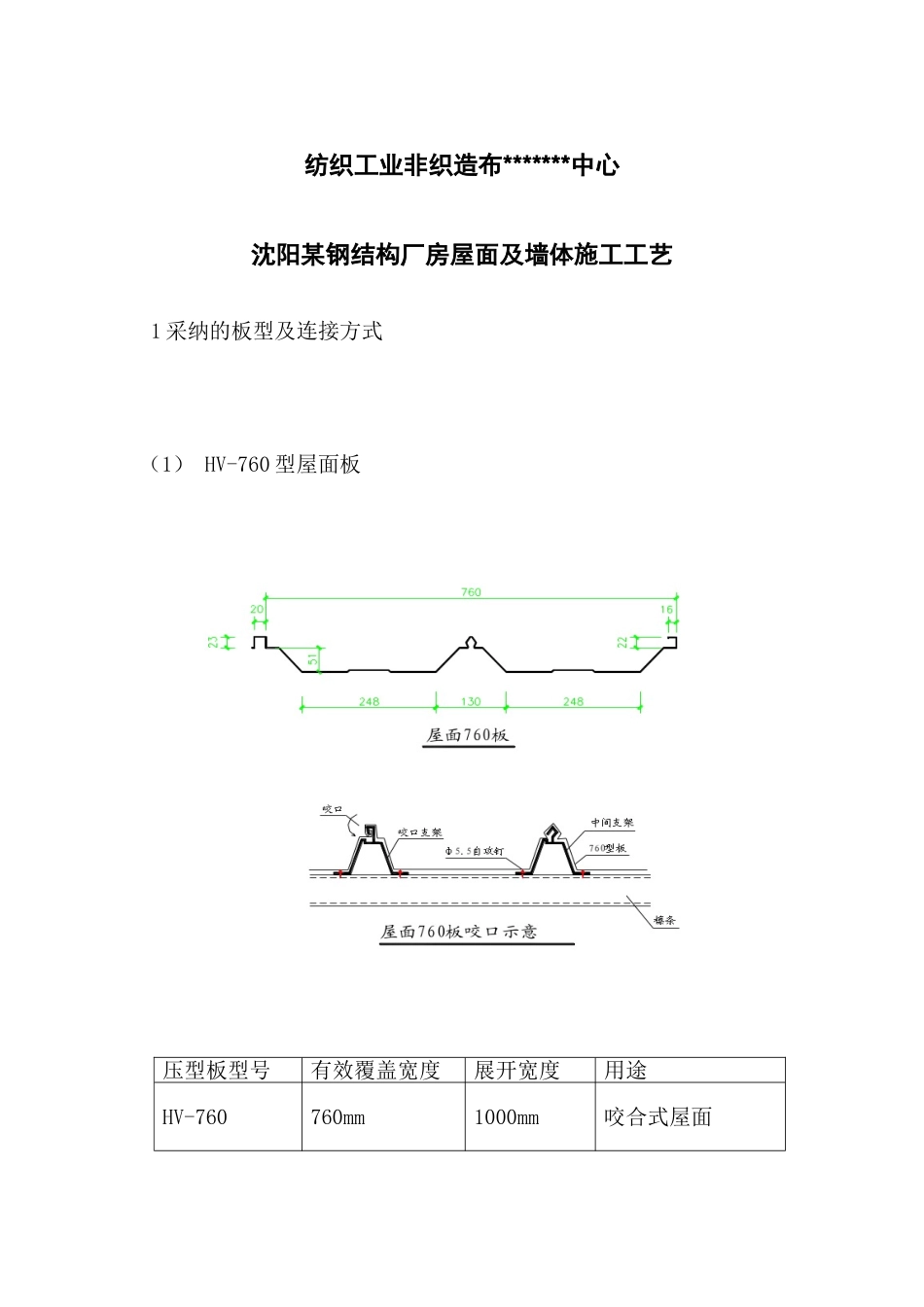

纺织工业非织造布*******中心沈阳某钢结构厂房屋面及墙体施工工艺 1 采纳的板型及连接方式（1） HV-760 型屋面板压型板型号有效覆盖宽度展开宽度用途HV-760760mm1000mm咬合式屋面说明： 760 型屋面板采纳 180 度咬口连接，避开了屋面漏雨现象的发生，同时采纳可滑动支架，有效的避开了因温差结构伸缩对屋面板产生的破坏。（2）YX-12-900 型墙板压型板型号有效覆盖宽度展开宽度用途YX-12-900900mm1000mm内层屋面板内层墙板说明：YX-12-900 墙板具有良好的承载能力；可靠的连接方式，较大的板材利用系数，美好的外观。（3）YX-30-870 墙板压型板型号有效覆盖宽度展开宽度用途YX-30-870870mm1000mm外墙面2.生产制作工艺及质量控制点：板材制作：制作工艺原则：一般情况下首先根据设计图纸要求选定相应的生产设备，然后根据加工宽度及运输条件，以顺坡方向搭接次数最少（即生产长板）为原则进行排版及下料制作。主要流程为：原材料入库检验→制作工艺方案确定→开卷、分料→轧制→检验→包装检验内容：成型后的压型钢板不得有裂纹：漆膜应无裂纹、剥落等缺陷。成型板长度的容许偏差不应大于±7mm,横向剪力差不应大于 5mm。压型板截面尺寸的容许偏差不应超过以下限值：截面高度容许偏差备注覆盖宽度波距波高≤70+8-2±2±1.5覆盖宽度:指有效覆盖宽度≥70+5-2±2±2.0压型板应按材质、板型规格分别堆放，压型钢板上不得堆放重物，且应避开污染。3.彩板泛水收边的制作制作工艺：材料选择→分条切割→弯折→检验→包装入库。检查内容：根据设计图纸要求，计算展开宽度与裁剪宽度是否相等。弯折角度及尺寸是否满足设计要求。检查彩板配件表面是否在划痕 ，表面漆膜有无划伤、剥落现象。应分类包装外覆保护膜，以免运输时划伤。彩钢板堆放时底部要垫平，应平放并有一定倾斜度。4 墙面系统主要部分施工节点型式如下图，板型及板厚经业主确认后确定： 5 吊装（1） 屋面板的吊装：应根据现场的具体情况选择较为理想的吊装方法，一般采纳方法为，根据屋面高度及彩板长度，用多根 8#钢线做运送彩板滑道，并根据彩板重心选好滑道距离（其滑线间距不大于 2.5m）及吊装位置后，滑道一端紧固在檐檩上，另一端锚固在地面上（其倾斜角度在 45-60间），用人工将板送入滑道用绳捆好，上面用人工拽至屋顶进行铺装。（2）墙板的吊装：在屋檐处安装定滑轮，穿上绳索在地面上将捆绑好的墙板用人工拽起后，人站在能升降的吊筐里扶正墙板找好位置后与墙...
