某顶管工程施工组织设计

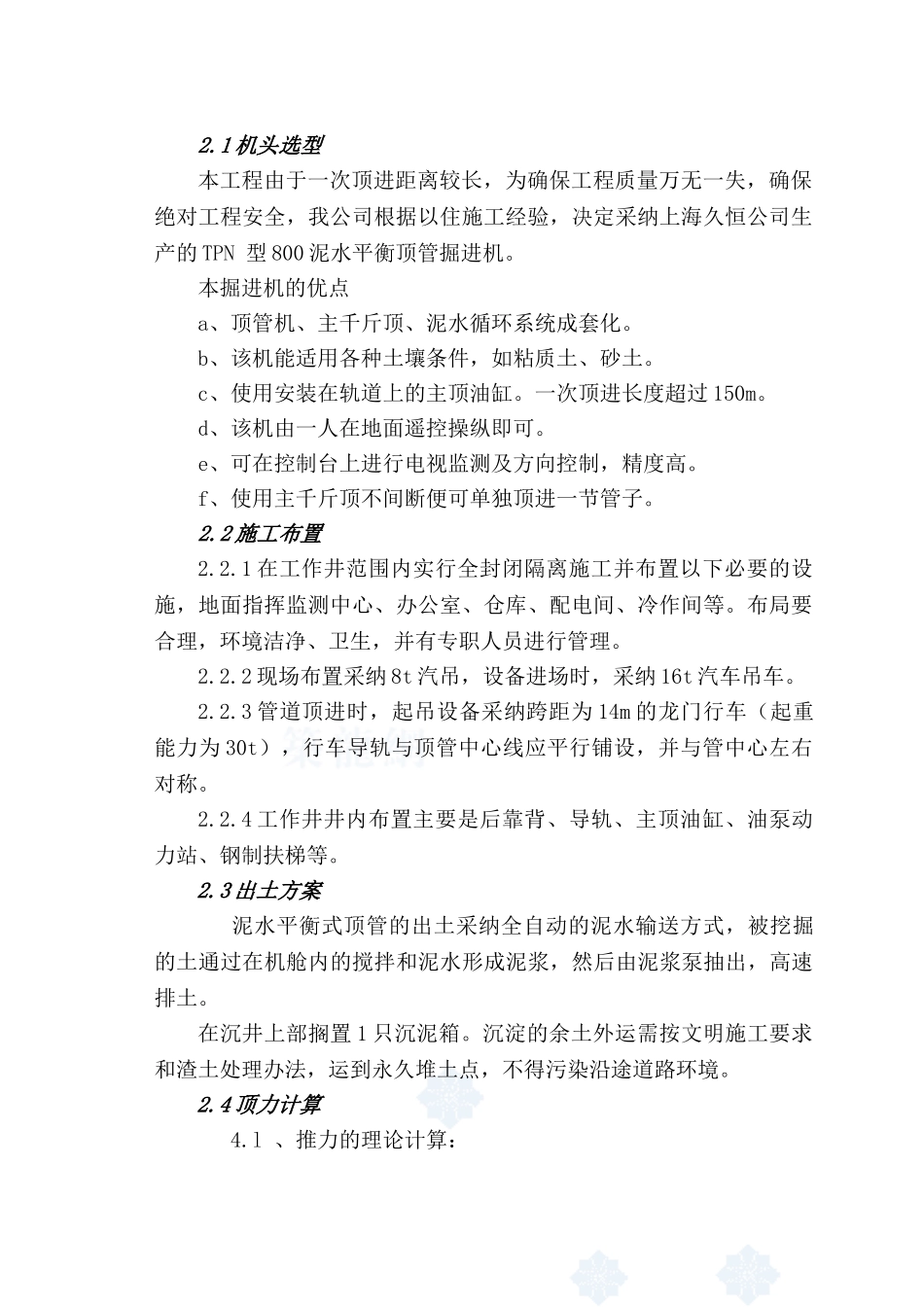

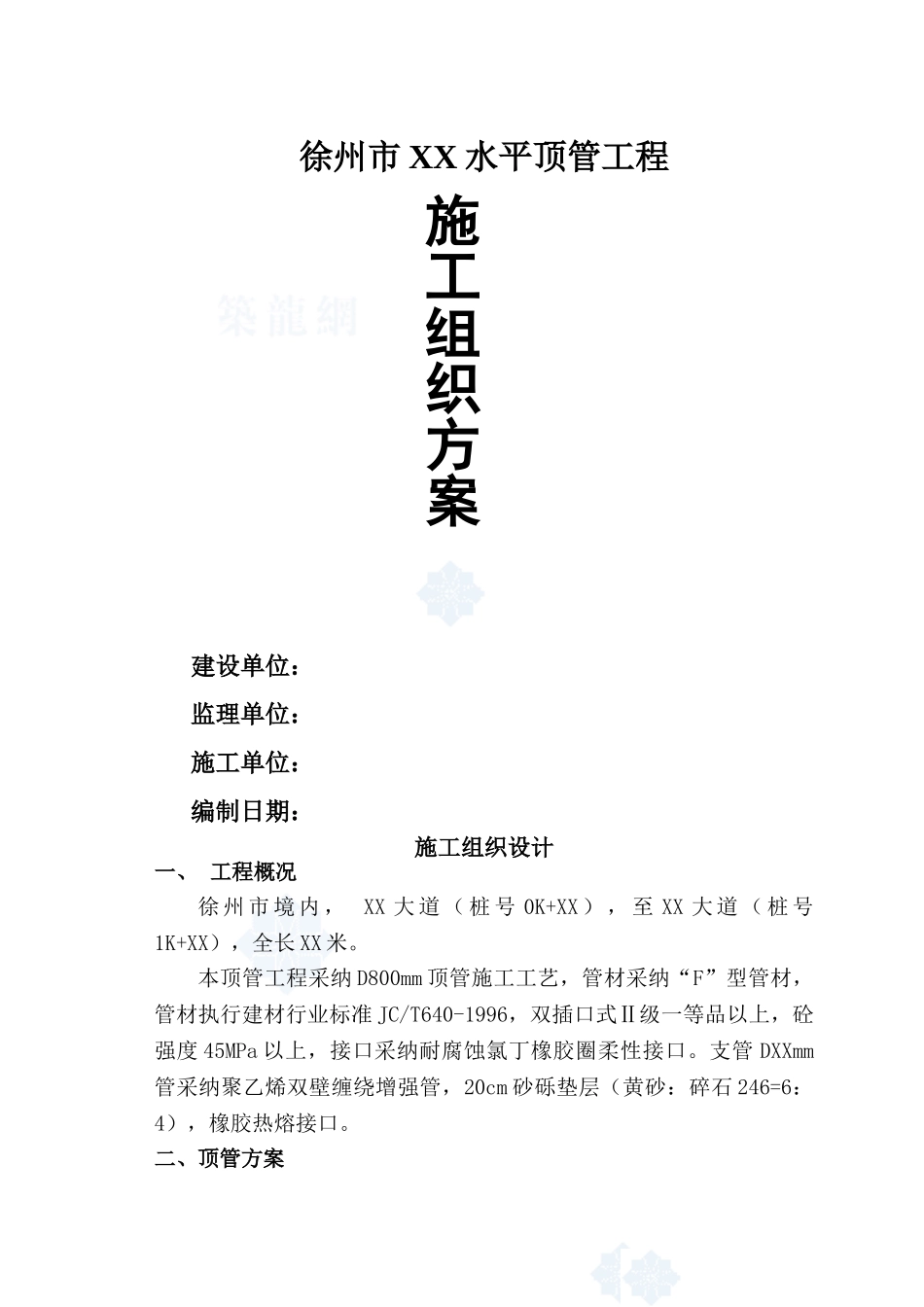

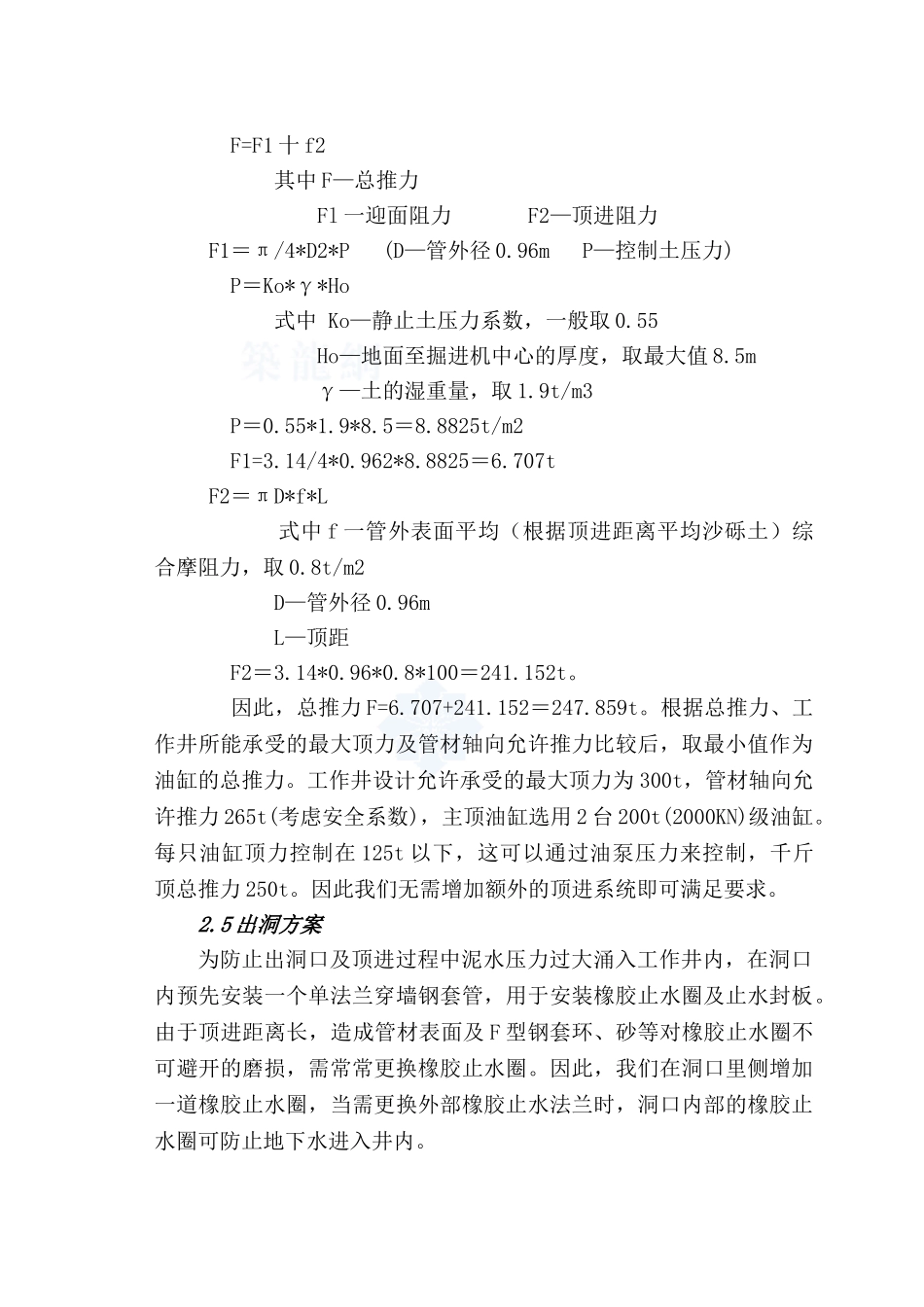

徐州市 XX 水平顶管工程建设单位：监理单位：施工单位：编制日期：施工组织设计一、 工程概况 徐 州 市 境 内 ， XX 大 道 （ 桩 号 0K+XX ） ， 至 XX 大 道 （ 桩 号1K+XX），全长 XX 米。本顶管工程采纳 D800mm 顶管施工工艺，管材采纳“F”型管材，管材执行建材行业标准 JC/T640-1996，双插口式Ⅱ级一等品以上，砼强度 45MPa 以上，接口采纳耐腐蚀氯丁橡胶圈柔性接口。支管 DXXmm管采纳聚乙烯双壁缠绕增强管，20cm 砂砾垫层（黄砂：碎石 246=6：4），橡胶热熔接口。二、顶管方案施工组织方案2.1 机头选型本工程由于一次顶进距离较长，为确保工程质量万无一失，确保绝对工程安全，我公司根据以住施工经验，决定采纳上海久恒公司生产的 TPN 型 800 泥水平衡顶管掘进机。本掘进机的优点 a、顶管机、主千斤顶、泥水循环系统成套化。b、该机能适用各种土壤条件，如粘质土、砂土。c、使用安装在轨道上的主顶油缸。一次顶进长度超过 150m。d、该机由一人在地面遥控操纵即可。e、可在控制台上进行电视监测及方向控制，精度高。f、使用主千斤顶不间断便可单独顶进一节管子。2.2 施工布置2.2.1 在工作井范围内实行全封闭隔离施工并布置以下必要的设施，地面指挥监测中心、办公室、仓库、配电间、冷作间等。布局要合理，环境洁净、卫生，并有专职人员进行管理。 2.2.2 现场布置采纳 8t 汽吊，设备进场时，采纳 16t 汽车吊车。2.2.3 管道顶进时，起吊设备采纳跨距为 14m 的龙门行车（起重能力为 30t），行车导轨与顶管中心线应平行铺设，并与管中心左右对称。2.2.4 工作井井内布置主要是后靠背、导轨、主顶油缸、油泵动力站、钢制扶梯等。2.3 出土方案 泥水平衡式顶管的出土采纳全自动的泥水输送方式，被挖掘的土通过在机舱内的搅拌和泥水形成泥浆，然后由泥浆泵抽出，高速排土。在沉井上部搁置 1 只沉泥箱。沉淀的余土外运需按文明施工要求和渣土处理办法，运到永久堆土点，不得污染沿途道路环境。2.4 顶力计算 4.l 、推力的理论计算： F=F1 十 f2 其中 F—总推力 Fl 一迎面阻力 F2—顶进阻力 F1＝π/4*D2*P (D—管外径 0.96m P—控制土压力) P＝Ko*γ*Ho 式中 Ko—静止土压力系数，一般取 0.55 Ho—地面至掘进机中心的厚度，取最大值 8.5m γ—土的湿重量，取 1.9t/m3 P＝0.55*1.9*8.5＝8.8825t/m2 F1=3.14/4*0.962*8.8825＝6.707t F2＝πD*f*L 式中 f 一管外...
