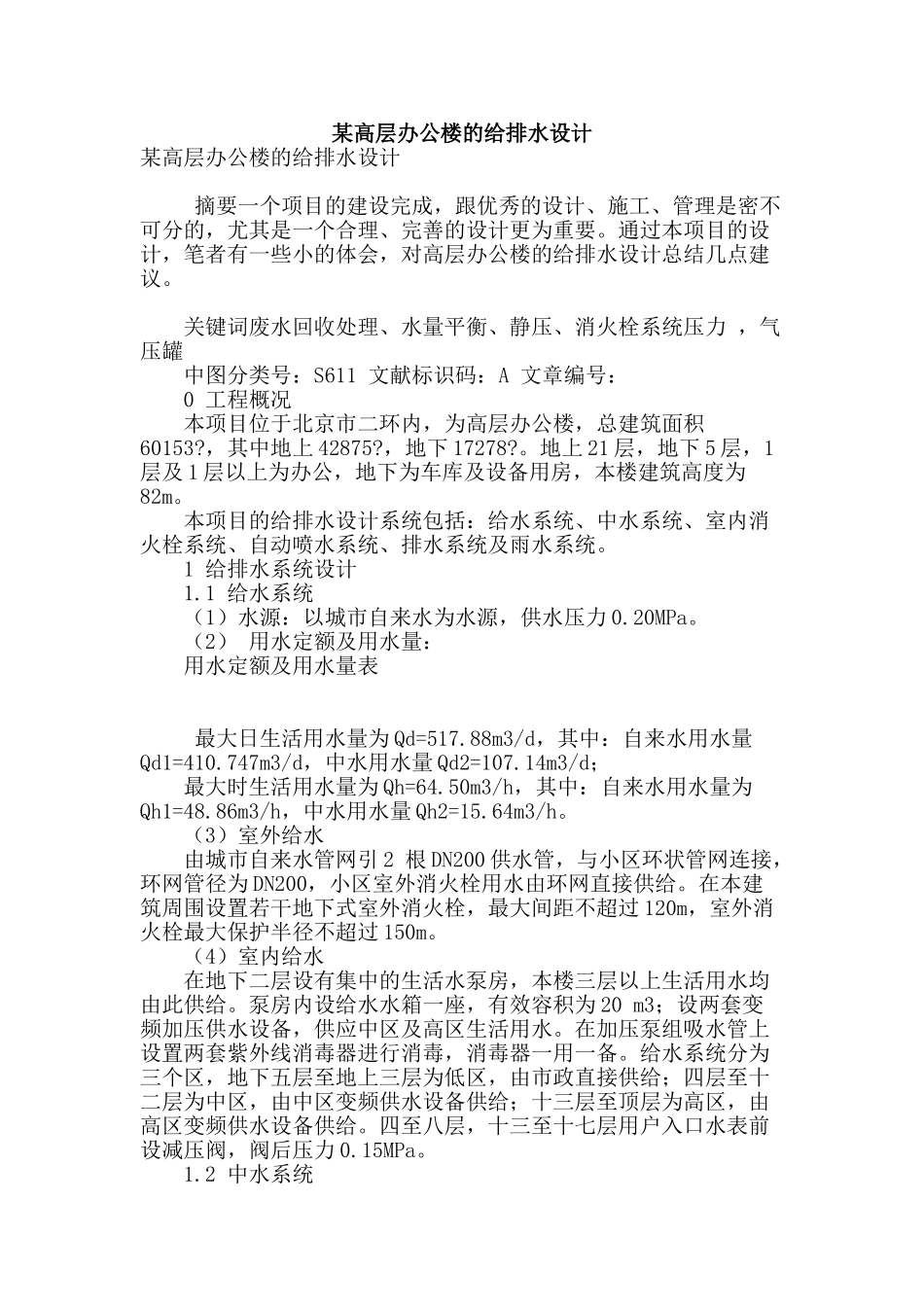

某高层办公楼的给排水设计某高层办公楼的给排水设计 摘要一个项目的建设完成，跟优秀的设计、施工、管理是密不可分的，尤其是一个合理、完善的设计更为重要。通过本项目的设计，笔者有一些小的体会，对高层办公楼的给排水设计总结几点建议。 关键词废水回收处理、水量平衡、静压、消火栓系统压力 ，气压罐 中图分类号：S611 文献标识码：A 文章编号： 0 工程概况 本项目位于北京市二环内，为高层办公楼，总建筑面积60153?，其中地上 42875?，地下 17278?。地上 21 层，地下 5 层，1层及 1 层以上为办公，地下为车库及设备用房，本楼建筑高度为82m。 本项目的给排水设计系统包括：给水系统、中水系统、室内消火栓系统、自动喷水系统、排水系统及雨水系统。 1 给排水系统设计 1.1 给水系统 （1）水源：以城市自来水为水源，供水压力 0.20MPa。 （2） 用水定额及用水量： 用水定额及用水量表 最大日生活用水量为 Qd=517.88m3/d，其中：自来水用水量Qd1=410.747m3/d，中水用水量 Qd2=107.14m3/d； 最大时生活用水量为 Qh=64.50m3/h，其中：自来水用水量为Qh1=48.86m3/h，中水用水量 Qh2=15.64m3/h。 （3）室外给水 由城市自来水管网引 2 根 DN200 供水管，与小区环状管网连接，环网管径为 DN200，小区室外消火栓用水由环网直接供给。在本建筑周围设置若干地下式室外消火栓，最大间距不超过 120m，室外消火栓最大保护半径不超过 150m。 （4）室内给水 在地下二层设有集中的生活水泵房，本楼三层以上生活用水均由此供给。泵房内设给水水箱一座，有效容积为 20 m3；设两套变频加压供水设备，供应中区及高区生活用水。在加压泵组吸水管上设置两套紫外线消毒器进行消毒，消毒器一用一备。给水系统分为三个区，地下五层至地上三层为低区，由市政直接供给；四层至十二层为中区，由中区变频供水设备供给；十三层至顶层为高区，由高区变频供水设备供给。四至八层，十三至十七层用户入口水表前设减压阀，阀后压力 0.15MPa。 1.2 中水系统 （1）水源：由于本项目周边临时没有市政中水管网，经计算收集办公部分优质杂排水水量小于 50m3/d，根据市规定，中水系统只设置中水管道及加压泵房，不做废水回收处理。暂用自来水做为中水水源，待市政中水管网完善后再做切换。中水系统用于冲厕、绿化和地下车库冲洗地面。 （2）中水系统设计 在地下二层设有集中的中水泵房，本楼所有中水用水均由此供给。泵房内设中水...
