框剪结构住宅楼高大模板施工方案

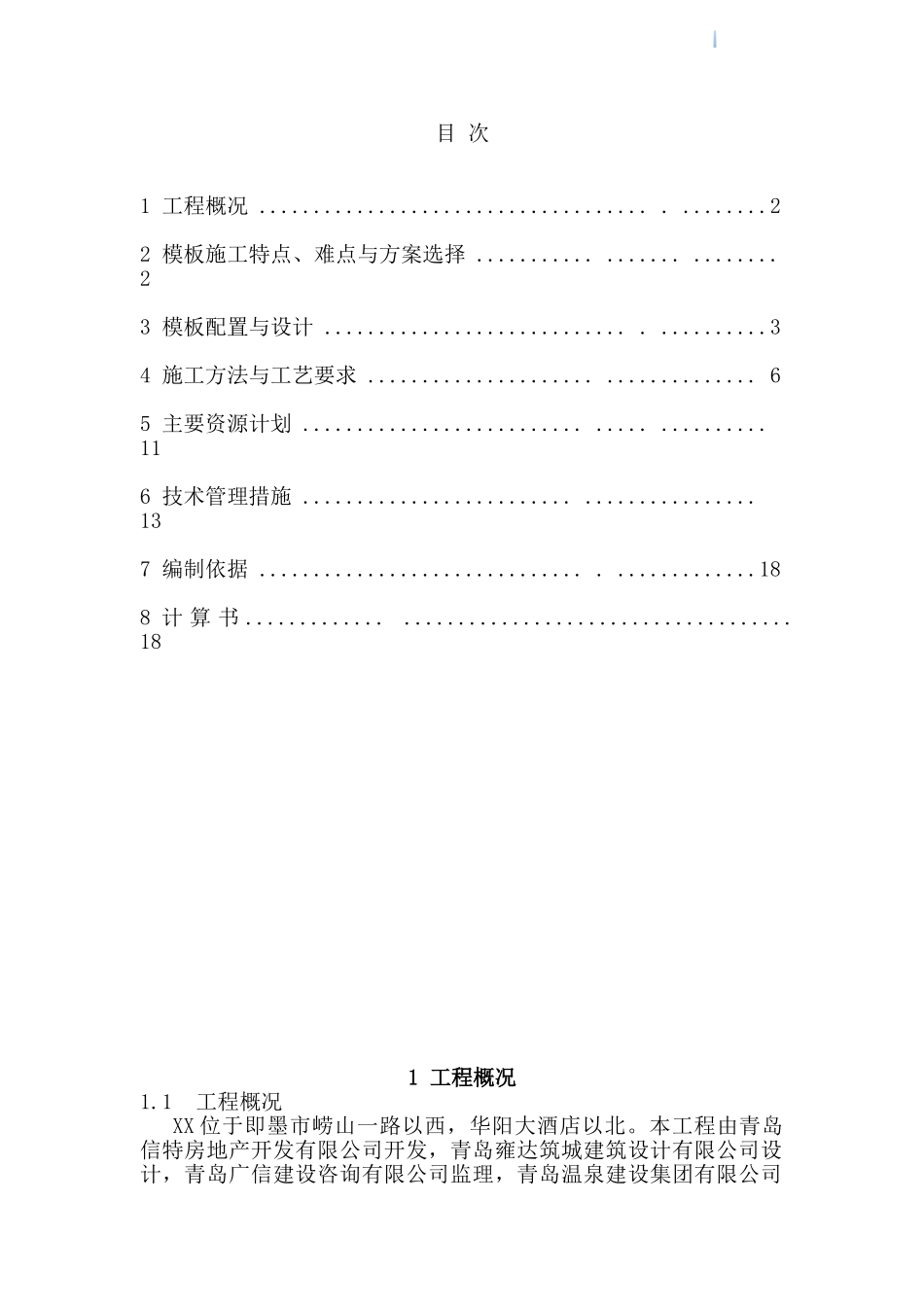

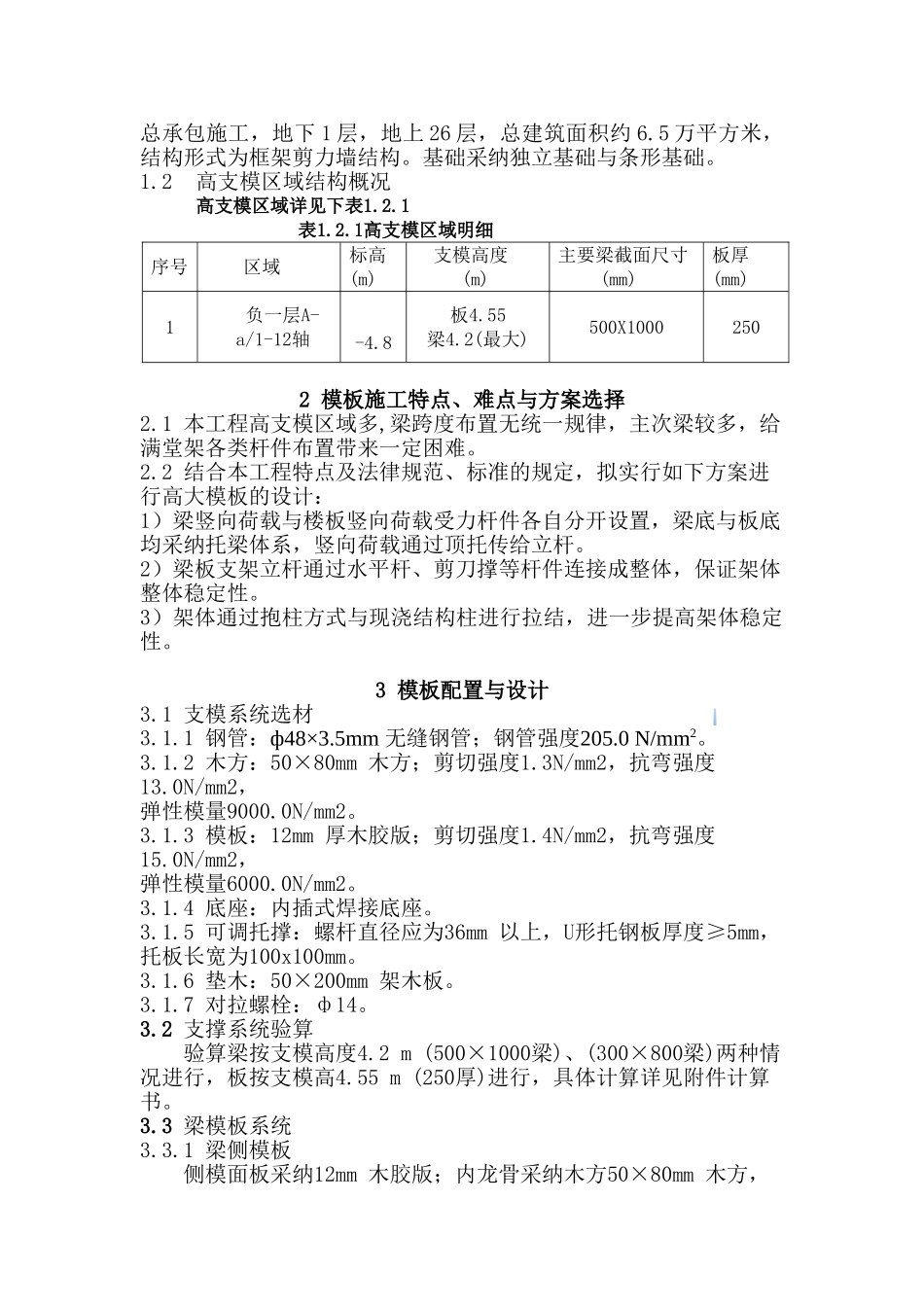

目 次1 工程概况 .................................... . ........22 模板施工特点、难点与方案选择 ........... ....... ........23 模板配置与设计 ............................ . ..........34 施工方法与工艺要求 ..................... .............. 65 主要资源计划 .......................... ..... ..........116 技术管理措施 ......................... ................ 137 编制依据 .............................. . .............188 计 算 书 ............. ....................................18 1 工程概况1.1工程概况XX 位于即墨市崂山一路以西，华阳大酒店以北。本工程由青岛信特房地产开发有限公司开发，青岛雍达筑城建筑设计有限公司设计，青岛广信建设咨询有限公司监理，青岛温泉建设集团有限公司总承包施工，地下 1 层，地上 26 层，总建筑面积约 6.5 万平方米，结构形式为框架剪力墙结构。基础采纳独立基础与条形基础。 1.2高支模区域结构概况高支模区域详见下表1.2.1表1.2.1高支模区域明细序号区域标高(m)支模高度(m)主要梁截面尺寸(mm)板厚(mm)1负一层A-a/1-12轴-4.8板4.55梁4.2(最大)500X10002502 模板施工特点、难点与方案选择2.1 本工程高支模区域多,梁跨度布置无统一规律，主次梁较多，给满堂架各类杆件布置带来一定困难。2.2 结合本工程特点及法律规范、标准的规定，拟实行如下方案进行高大模板的设计：1）梁竖向荷载与楼板竖向荷载受力杆件各自分开设置，梁底与板底均采纳托梁体系，竖向荷载通过顶托传给立杆。2）梁板支架立杆通过水平杆、剪刀撑等杆件连接成整体，保证架体整体稳定性。3）架体通过抱柱方式与现浇结构柱进行拉结，进一步提高架体稳定性。3 模板配置与设计3.1 支模系统选材3.1.1 钢管：ф48×3.5mm 无缝钢管；钢管强度205.0 N/mm2。3.1.2 木方：50×80mm 木方；剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。3.1.3 模板：12mm 厚木胶版；剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。3.1.4 底座：内插式焊接底座。3.1.5 可调托撑：螺杆直径应为36mm 以上，U形托钢板厚度≥5mm，托板长宽为100x100mm。3.1.6 垫木：50×200mm 架木板。3.1.7 对拉螺栓：ф14。3.2 支撑系统验算验算梁按支模高度4.2 m (500×1000梁)、(300×800梁)两种情况进行，板按支模高4.55 m (250厚)进行，具体计算详见...
