框剪结构大剧院高支模施工方案ser

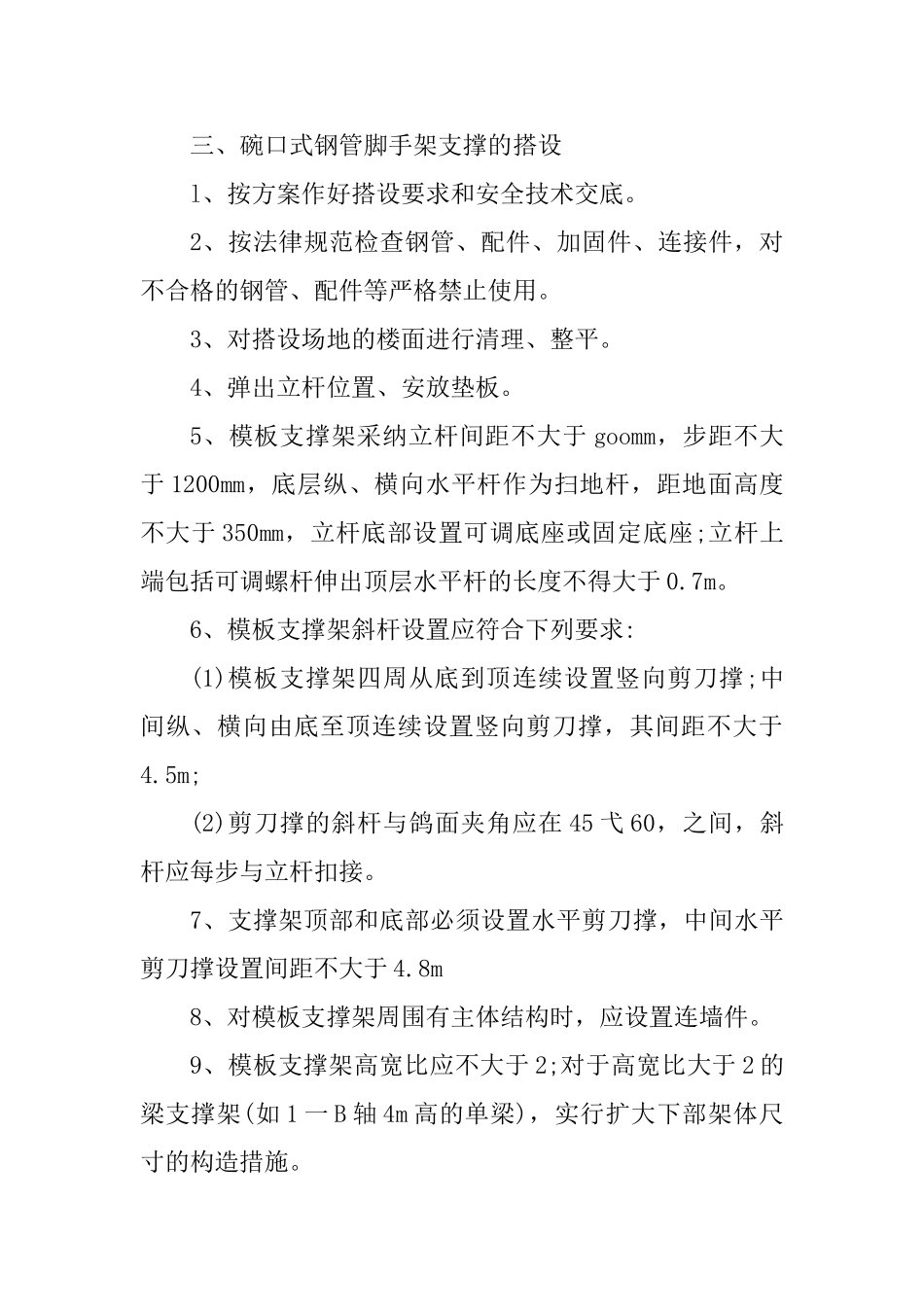

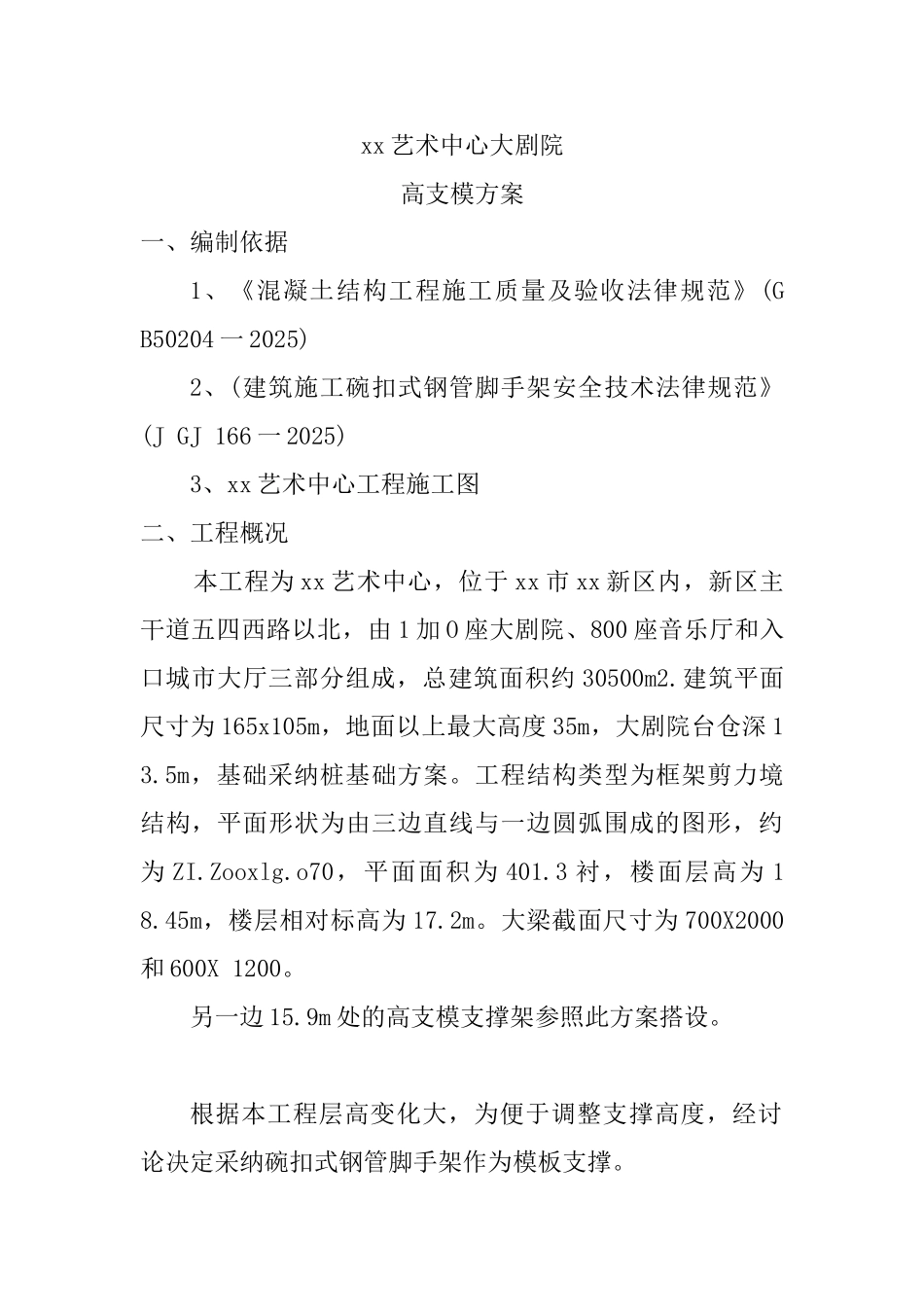

xx 艺术中心大剧院碗扣式钢管脚手架高支模施工方案编制: 审核： 审批：xxxxxx 艺术中心xx 广场地下停车场项目部二 O0 九年三月二十日xx 艺术中心大剧院高支模方案一、编制依据1、《混凝土结构工程施工质量及验收法律规范》(G B50204 一 2025)2、(建筑施工碗扣式钢管脚手架安全技术法律规范》(J GJ 166 一 2025)3、xx 艺术中心工程施工图二、工程概况 本工程为 xx 艺术中心，位于 xx 市 xx 新区内，新区主干道五四西路以北，由 1 加 O 座大剧院、800 座音乐厅和入口城市大厅三部分组成，总建筑面积约 30500m2.建筑平面尺寸为 165x105m，地面以上最大高度 35m，大剧院台仓深 1 3.5m，基础采纳桩基础方案。工程结构类型为框架剪力境结构，平面形状为由三边直线与一边圆弧围成的图形，约为 ZI.Zooxlg.o70，平面面积为 401.3 衬，楼面层高为 1 8.45m，楼层相对标高为 17.2m。大梁截面尺寸为 700X2000和 600X 1200。另一边 15.9m 处的高支模支撑架参照此方案搭设。 根据本工程层高变化大，为便于调整支撑高度，经讨论决定采纳碗扣式钢管脚手架作为模板支撑。三、碗口式钢管脚手架支撑的搭设l、按方案作好搭设要求和安全技术交底。2、按法律规范检查钢管、配件、加固件、连接件，对不合格的钢管、配件等严格禁止使用。3、对搭设场地的楼面进行清理、整平。4、弹出立杆位置、安放垫板。5、模板支撑架采纳立杆间距不大于 goomm，步距不大于 1200mm，底层纵、横向水平杆作为扫地杆，距地面高度不大于 350mm，立杆底部设置可调底座或固定底座;立杆上端包括可调螺杆伸出顶层水平杆的长度不得大于 0.7m。6、模板支撑架斜杆设置应符合下列要求:(1)模板支撑架四周从底到顶连续设置竖向剪刀撑;中间纵、横向由底至顶连续设置竖向剪刀撑，其间距不大于4.5m;(2)剪刀撑的斜杆与鸽面夹角应在 45 弋 60，之间，斜杆应每步与立杆扣接。7、支撑架顶部和底部必须设置水平剪刀撑，中间水平剪刀撑设置间距不大于 4.8m8、对模板支撑架周围有主体结构时，应设置连墙件。9、模板支撑架高宽比应不大于 2;对于高宽比大于 2 的梁支撑架(如 1 一 B 轴 4m 高的单梁)，实行扩大下部架体尺寸的构造措施。10、模板下方设置的次楞与主楞参见扣件式钢管脚手架支撑高支模方案，在支架立杆上端采纳 U 形托撑，支撑就在主楞底部。11、模板支撑架的搭设应按本施工方案，在专人指挥下，统一进行。12、应按施工方案弹线定位，设...
