武汉某高层住宅测量施工方案

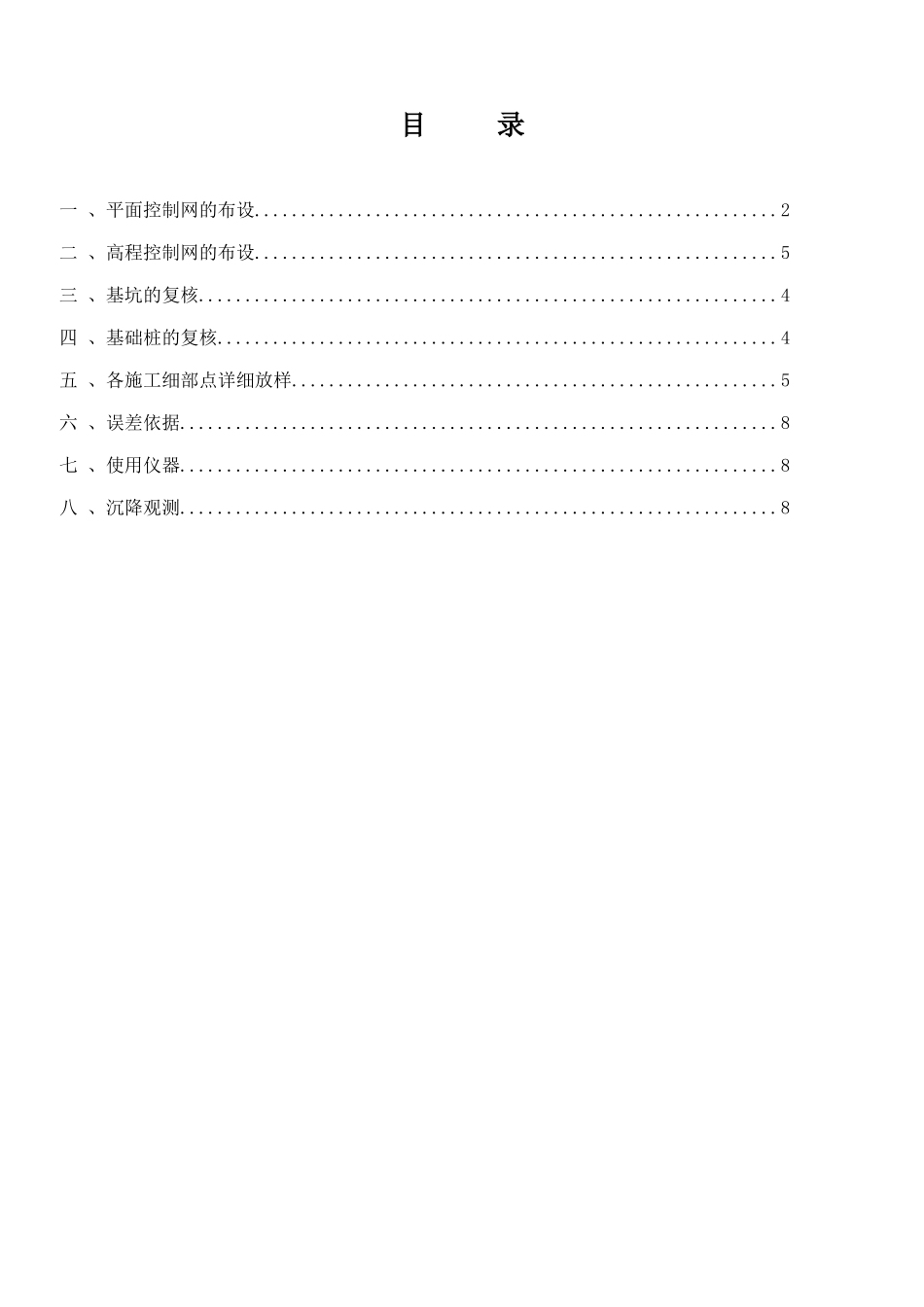

目 录一 、平面控制网的布设........................................................2二 、高程控制网的布设........................................................5三 、基坑的复核..............................................................4四 、基础桩的复核............................................................4五 、各施工细部点详细放样....................................................5六 、误差依据................................................................8七 、使用仪器................................................................8八 、沉降观测................................................................8武汉****施工测量方案武汉****一期****工程位于武汉市**区**。该工程由 5 栋 18 层高层和 28 栋三层别墅组成。高层及地下室建筑面积约 为 11.5598万平米，建筑高度为 54.45m 。 底层建筑面积为 21628平米，建筑高度为 10.5 米。面积共计 137226 平米。一、平面控制网的布设平面控制网分总控制网和轴线控制网两级测设。总控制网的建立以业主提供的控制点为基准，采纳全站仪导线法测量。轴线控制网以总控制网为基准对各栋主控轴线的控制点进行加密。1、测量工作实施前与业主进行基准控制点书面和现场交接，对业主提供的平面和高程控制点的测量成果资料和现场控制点进行复测，并将复测成果报业主和监理审核。在施工过程中定期对控制网点进行校核。控制点布设完成后对加密控制网进行导线复核形成首级控制网，达到精度要求后进行使用并于固定时间段进行检测。然后以图纸为依据，根据控制点与轴线的关系在建筑物的平面位置上建立十字形控制网，依据这些点放样图纸上细部轴线交点 。组成平面测量坐标体系。2、根据十字控制网与建筑物轴线的关系放出各基础轴线和柱列轴线的位置。由于施工需挖土方，定位轴线与各轴线相交的中心点的标志要被挖掉，因此，在土方开挖之前把各轴线延长到基坑范围以外不受干扰的混凝土面上，加以保护，然后即可开土动工。3、待建筑物出地面后，将控制线引测到建筑物内，加以保护，作为整个建筑物的永久性控制点。控制点上方开予留洞，传递控制线和高程并作为复核点。永久控制点做法下图：二、高程控制网的布设高程控制网以业主提供的水准基点 1 号和 2 号为依据，绝对高程为 22.053M 和20.733M。在平面总控制网点上布...
