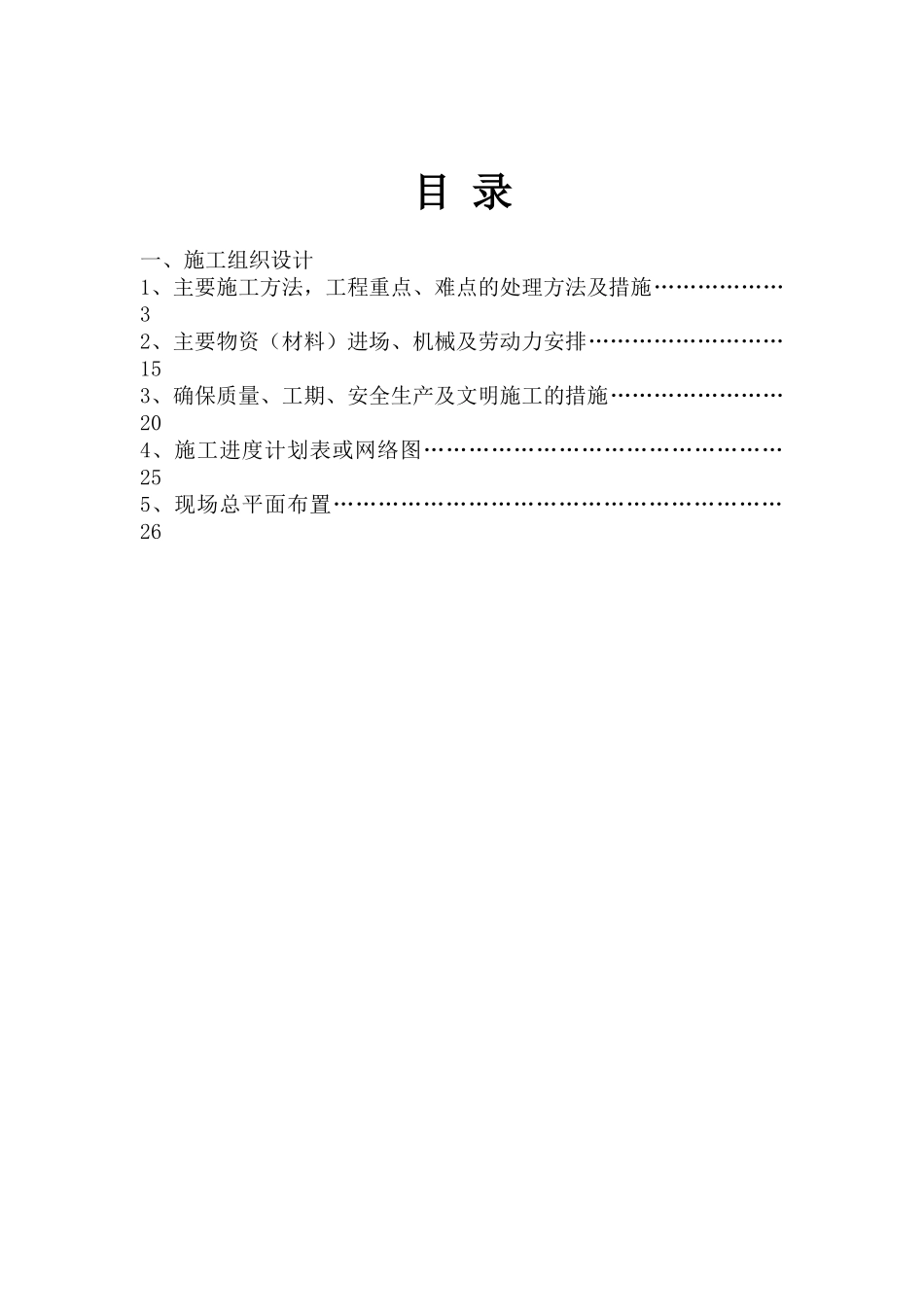

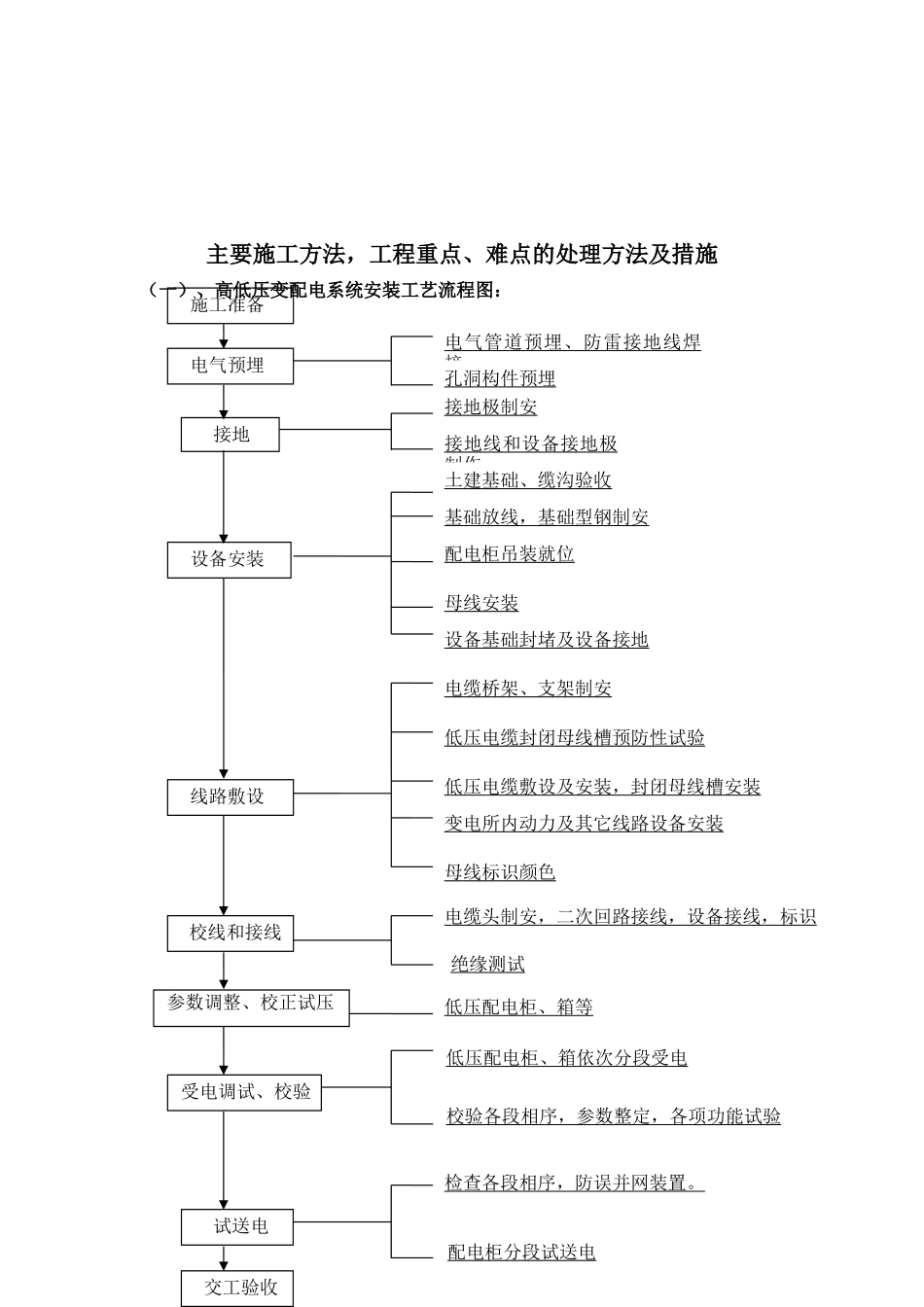

XXX 永久用电改造 工程施工组织设计目 录一、施工组织设计1、主要施工方法，工程重点、难点的处理方法及措施………………32、主要物资（材料）进场、机械及劳动力安排………………………153、确保质量、工期、安全生产及文明施工的措施……………………204、施工进度计划表或网络图………………………………………… 255、现场总平面布置…………………………………………………… 26主要施工方法，工程重点、难点的处理方法及措施（一）、高低压变配电系统安装工艺流程图： 参数调整、校正试压 施工准备 电气预埋 接地 设备安装 线路敷设 校线和接线 受电调试、校验 交工验收电气管道预埋、防雷接地线焊接孔洞构件预埋接地极制安接地线和设备接地极制作土建基础、缆沟验收基础放线，基础型钢制安配电柜吊装就位母线安装设备基础封堵及设备接地电缆桥架、支架制安低压电缆封闭母线槽预防性试验低压电缆敷设及安装，封闭母线槽安装变电所内动力及其它线路设备安装母线标识颜色电缆头制安，二次回路接线，设备接线，标识绝缘测试低压配电柜、箱等低压配电柜、箱依次分段受电校验各段相序，参数整定，各项功能试验 试送电检查各段相序，防误并网装置。配电柜分段试送电 本工程主要分两部分，第一部分是电缆外线施工，第二部分是配电站内设备安装与调试。1）电缆外线施工：（1）电缆套管预埋 （2）电缆敷设2.1 施工程序2.2 准备工作2.2.1 1KV 及以下电缆，用 1000V 兆欧表测量线间及线对地的绝缘电阻应符合产品技术标准。2.2.2 3～10KV 电缆应用 2.5KV 兆欧表测量电缆线芯或对金属屏蔽层间和各线芯间的绝缘电阻合格。2.2.3 电缆测试完毕，应将电缆头用橡皮包布密封后再用黑色布包好。2.2.4 该工程电缆较大，必须采纳人工牵引为主放电缆，卷扬机辅助，选择的卷扬机的牵引力和速度应符合国家法律规范的要求，机械敷设电缆的速度 准 备 工 作电缆沿预埋管道敷设垂直敷设固定水平敷设固定挂 标 志 牌送电运行写验收交 接 试 验不宜超过 15m/min。 2.2.5 电缆人工牵引示意图 13－3－12.2.6 放电缆前要根据电缆的敷设线路准备和放置必须直线滚轮和转角滑轮。2.2.7 放电缆必须建立联络指挥系统、配置指挥 1 人、起重工数人、充足的劳动力、配置适当的无线电对讲机和手持扩音嗽叭指挥。2.2.8 电缆现场短距离搬运，一般采纳滚动电缆轴的方法，滚动时应按电缆轴上箭头指示方向滚动，如无箭头时，可按电缆缠绕方...
