永久船闸地下输水系统混凝土缺陷处理施工作业指导

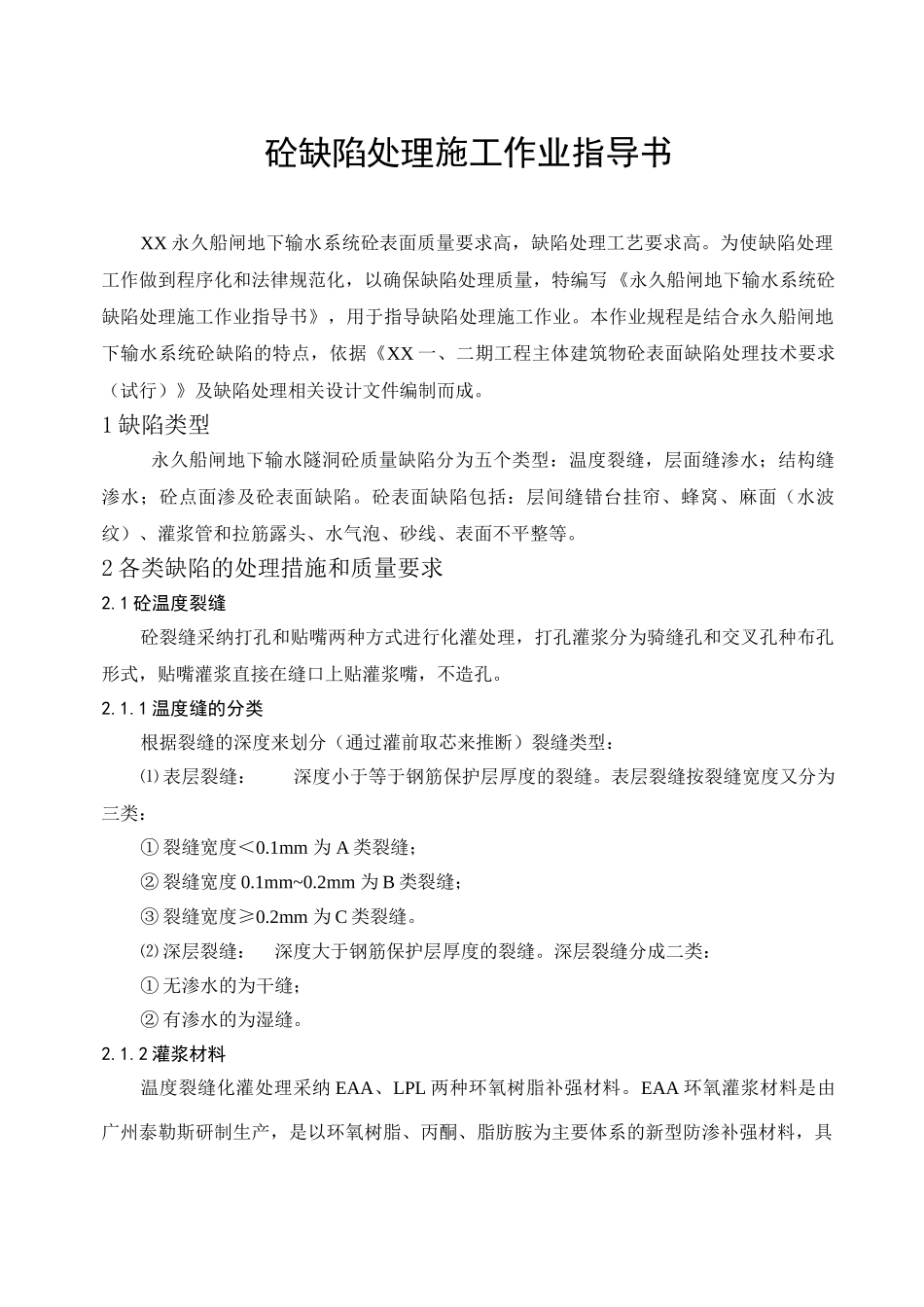

砼缺陷处理施工作业指导书XX 永久船闸地下输水系统砼表面质量要求高，缺陷处理工艺要求高。为使缺陷处理工作做到程序化和法律规范化，以确保缺陷处理质量，特编写《永久船闸地下输水系统砼缺陷处理施工作业指导书》，用于指导缺陷处理施工作业。本作业规程是结合永久船闸地下输水系统砼缺陷的特点，依据《XX 一、二期工程主体建筑物砼表面缺陷处理技术要求（试行）》及缺陷处理相关设计文件编制而成。1 缺陷类型 永久船闸地下输水隧洞砼质量缺陷分为五个类型：温度裂缝，层面缝渗水；结构缝渗水；砼点面渗及砼表面缺陷。砼表面缺陷包括：层间缝错台挂帘、蜂窝、麻面（水波纹）、灌浆管和拉筋露头、水气泡、砂线、表面不平整等。2 各类缺陷的处理措施和质量要求2.1 砼温度裂缝砼裂缝采纳打孔和贴嘴两种方式进行化灌处理，打孔灌浆分为骑缝孔和交叉孔种布孔形式，贴嘴灌浆直接在缝口上贴灌浆嘴，不造孔。2.1.1 温度缝的分类根据裂缝的深度来划分（通过灌前取芯来推断）裂缝类型：⑴ 表层裂缝： 深度小于等于钢筋保护层厚度的裂缝。表层裂缝按裂缝宽度又分为三类：① 裂缝宽度＜0.1mm 为 A 类裂缝；② 裂缝宽度 0.1mm~0.2mm 为 B 类裂缝；③ 裂缝宽度≥0.2mm 为 C 类裂缝。⑵ 深层裂缝： 深度大于钢筋保护层厚度的裂缝。深层裂缝分成二类：① 无渗水的为干缝；② 有渗水的为湿缝。2.1.2 灌浆材料温度裂缝化灌处理采纳 EAA、LPL 两种环氧树脂补强材料。EAA 环氧灌浆材料是由广州泰勒斯研制生产，是以环氧树脂、丙酮、脂肪胺为主要体系的新型防渗补强材料，具有可灌性好、耐老化、无毒、亲水等特点；LPL 灌浆材料是由上海麦斯特研制生产，它是用于注射灌浆系统的一种双组分（A 组分和 B 组分），无溶剂的低黏度环氧树脂。其浆材配比（体积比）见表 2.1-1、2.1-2;主要性能参数见附表 2.1-3、2.1-4。表 2.1-1 EAA 环氧材料现场固化剂加入配比表表2.1-2注射树脂 LPL 现场配比表 材料名称A 组分B 组分配比1.351表 2.1-3 EAA 化学浆材主要性能粘 度（250C/2h）胶凝时间（h）28d 抗压强度（MPa）28d 粘接劈拉强度（MPa）抗渗现场压水（Lu）1.3～37.43036.2～85.75.7～23.9＜0.001表 2.1-4 注射树脂 LPL 性能参数表 抗拉强度抗压强度抗折强度粘结强度＞12MPa50MPa30MPa＞砼抗拉强度2.1.3 表面裂缝的处理1A 类裂缝处理：沿裂缝 0.2cm 宽范围用钢丝刷刷毛，再用丙酮清洗，然后将表面烘干，涂一道环氧...
