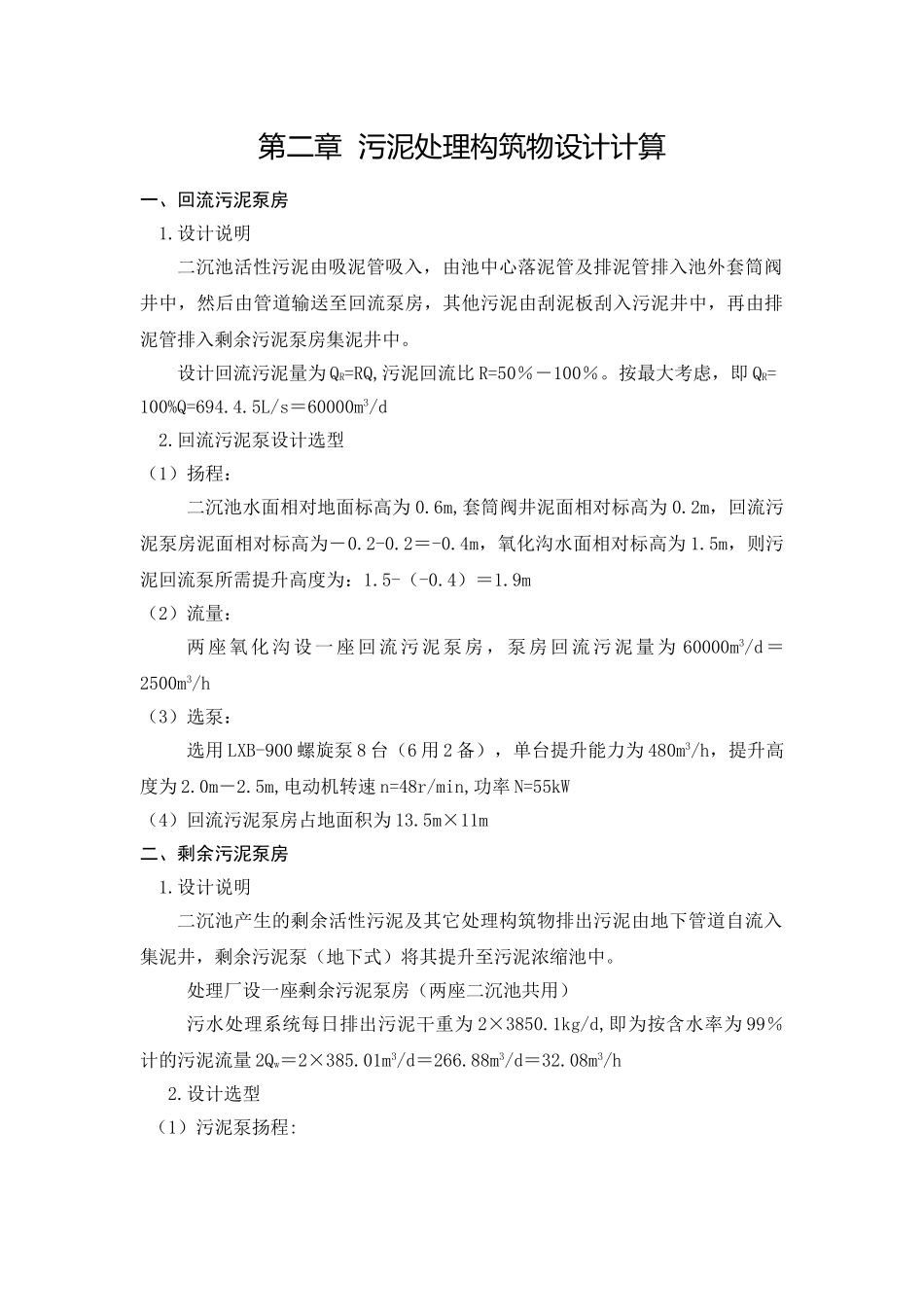

第二章 污泥处理构筑物设计计算一、回流污泥泵房1.设计说明二沉池活性污泥由吸泥管吸入，由池中心落泥管及排泥管排入池外套筒阀井中，然后由管道输送至回流泵房，其他污泥由刮泥板刮入污泥井中，再由排泥管排入剩余污泥泵房集泥井中。设计回流污泥量为 QR=RQ,污泥回流比 R=50％－100％。按最大考虑，即 QR=100%Q=694.4.5L/s＝60000m3/d2.回流污泥泵设计选型（1）扬程：二沉池水面相对地面标高为 0.6m,套筒阀井泥面相对标高为 0.2m，回流污泥泵房泥面相对标高为－0.2-0.2＝-0.4m，氧化沟水面相对标高为 1.5m，则污泥回流泵所需提升高度为：1.5-（-0.4）＝1.9m（2）流量：两座氧化沟设一座回流污泥泵房，泵房回流污泥量为 60000m3/d＝2500m3/h（3）选泵：选用 LXB-900 螺旋泵 8 台（6 用 2 备），单台提升能力为 480m3/h，提升高度为 2.0m－2.5m,电动机转速 n=48r/min,功率 N=55kW（4）回流污泥泵房占地面积为 13.5m×11m二、剩余污泥泵房1.设计说明二沉池产生的剩余活性污泥及其它处理构筑物排出污泥由地下管道自流入集泥井，剩余污泥泵（地下式）将其提升至污泥浓缩池中。处理厂设一座剩余污泥泵房（两座二沉池共用）污水处理系统每日排出污泥干重为 2×3850.1kg/d,即为按含水率为 99％计的污泥流量 2Qw＝2×385.01m3/d＝266.88m3/d＝32.08m3/h2.设计选型（1）污泥泵扬程:辐流式浓缩池最高泥位（相对地面为）-0.4m，剩余污泥泵房最低泥位为 -（5.34-0.3-0.6）-4.53m,则污泥泵静扬程为 H0=4.53-0.4＝4.13m，污泥输送管 道 压 力 损 失 为 4.0m ， 自 由 水 头 为 1.0m ， 则 污 泥 泵 所 需 扬 程 为H=H0+4+1=9.13m。（2）污泥泵选型:选两台，2 用 1 备，单泵流量 Q>2Qw/2＝16.04m3/h。选用 1PN 污泥泵 Q 7.2－16m3/h, H 14-12m, N 3kW（3）剩余污泥泵房: 占地面积 L×B=4m×3m，集泥井占地面积三、污泥浓缩池 采纳两座幅流式圆形重力连续式污泥浓缩池，用带栅条的刮泥机刮泥，采纳静压排泥，剩余污泥泵房将污泥送至浓缩池。1.设计参数 进泥浓度：10g/L 污泥含水率 P1＝99.0％，每座污泥总流量:Qω＝3850.1kg/d=385.01m3/d=16.04m3/h 设计浓缩后含水率 P2=96.0％ 污泥固体负荷：qs=45kgSS/(m2.d) 污泥浓缩时间：T=13h 贮泥时间：t=4h2.设计计算（1）浓缩池池体计算：每座浓缩池所需表面积 m2 浓缩池直径 取 D=10.5m 水力负荷 有效水深h1=uT=0.185 13=2.41m 取 h1...
