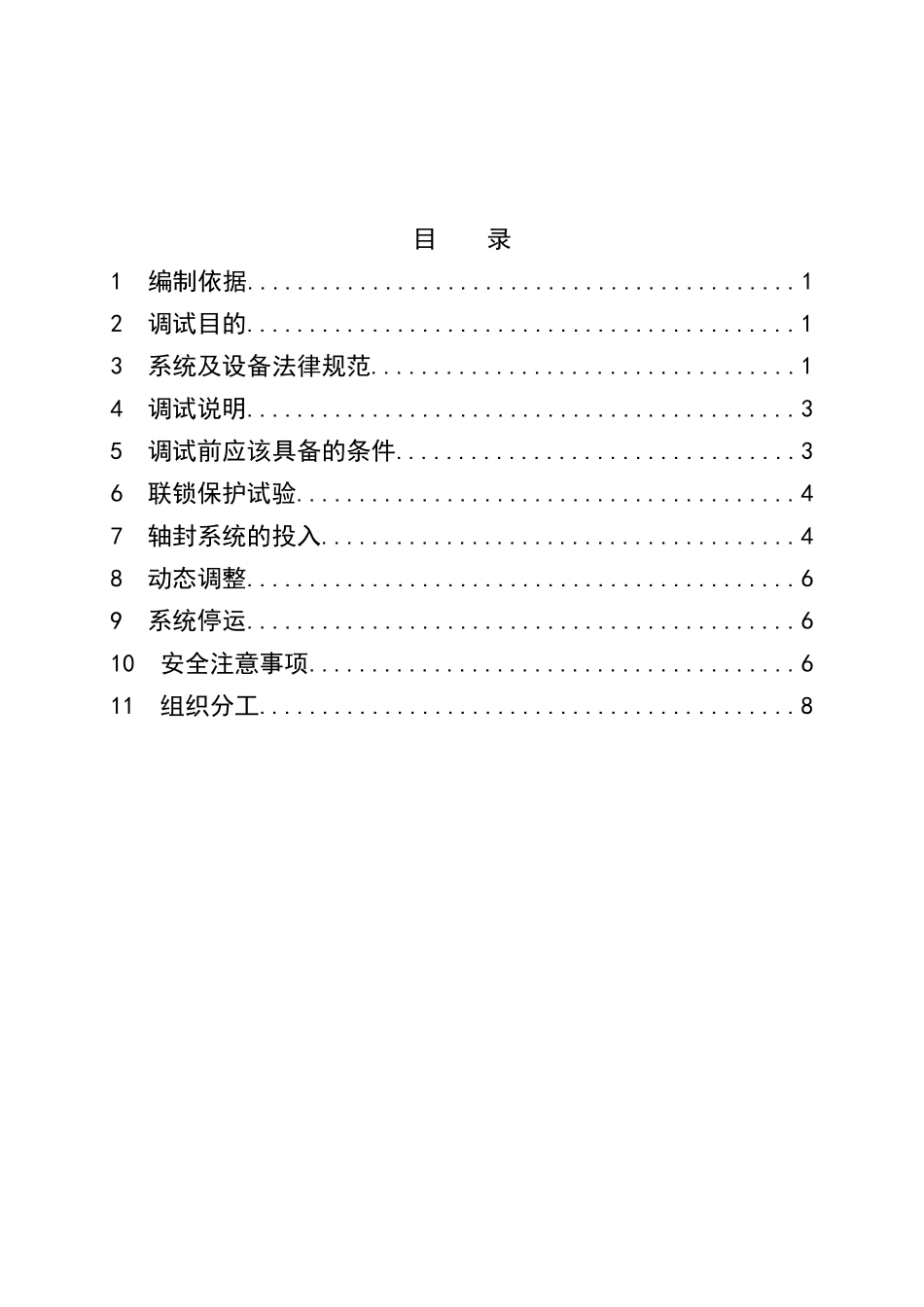

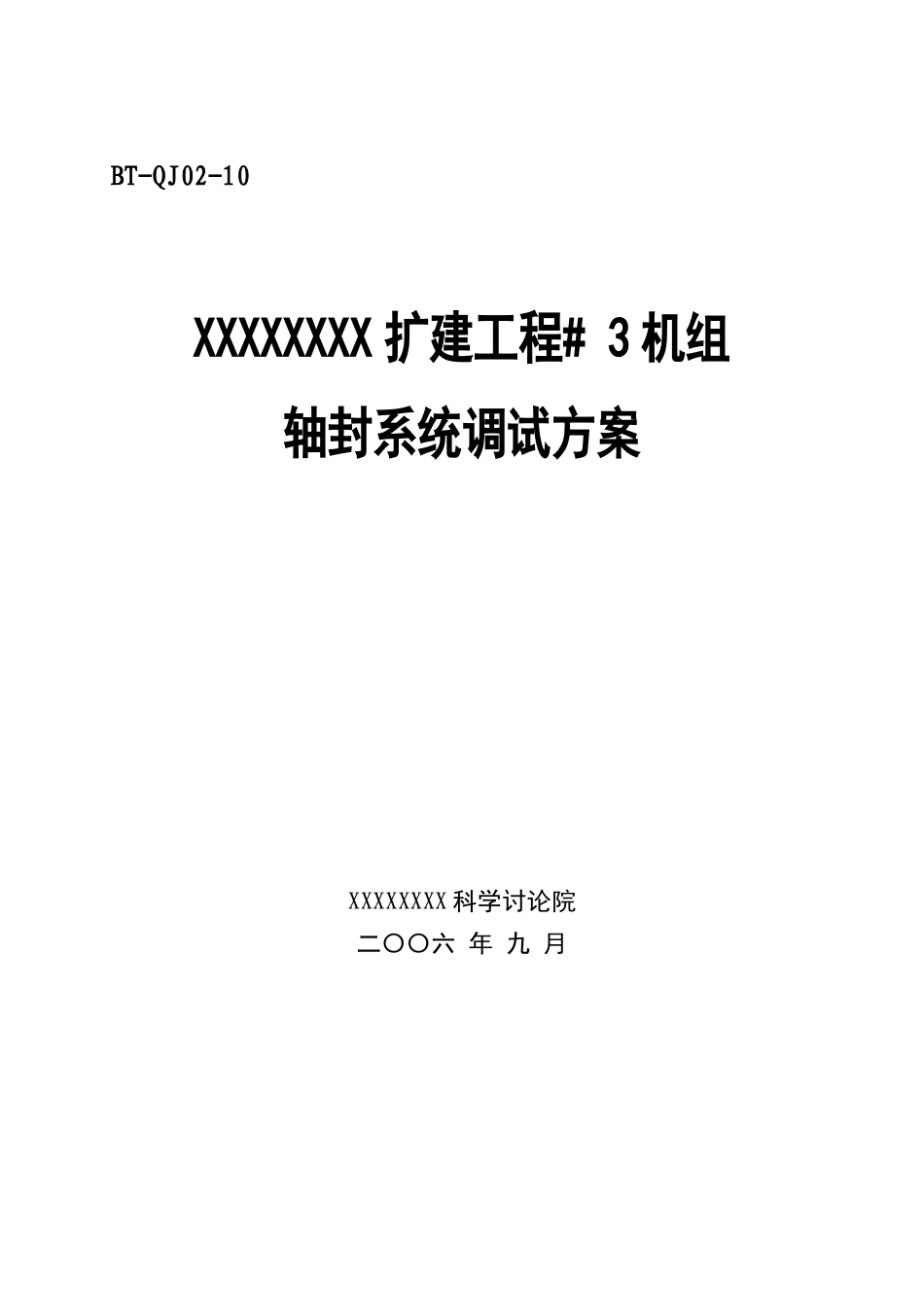

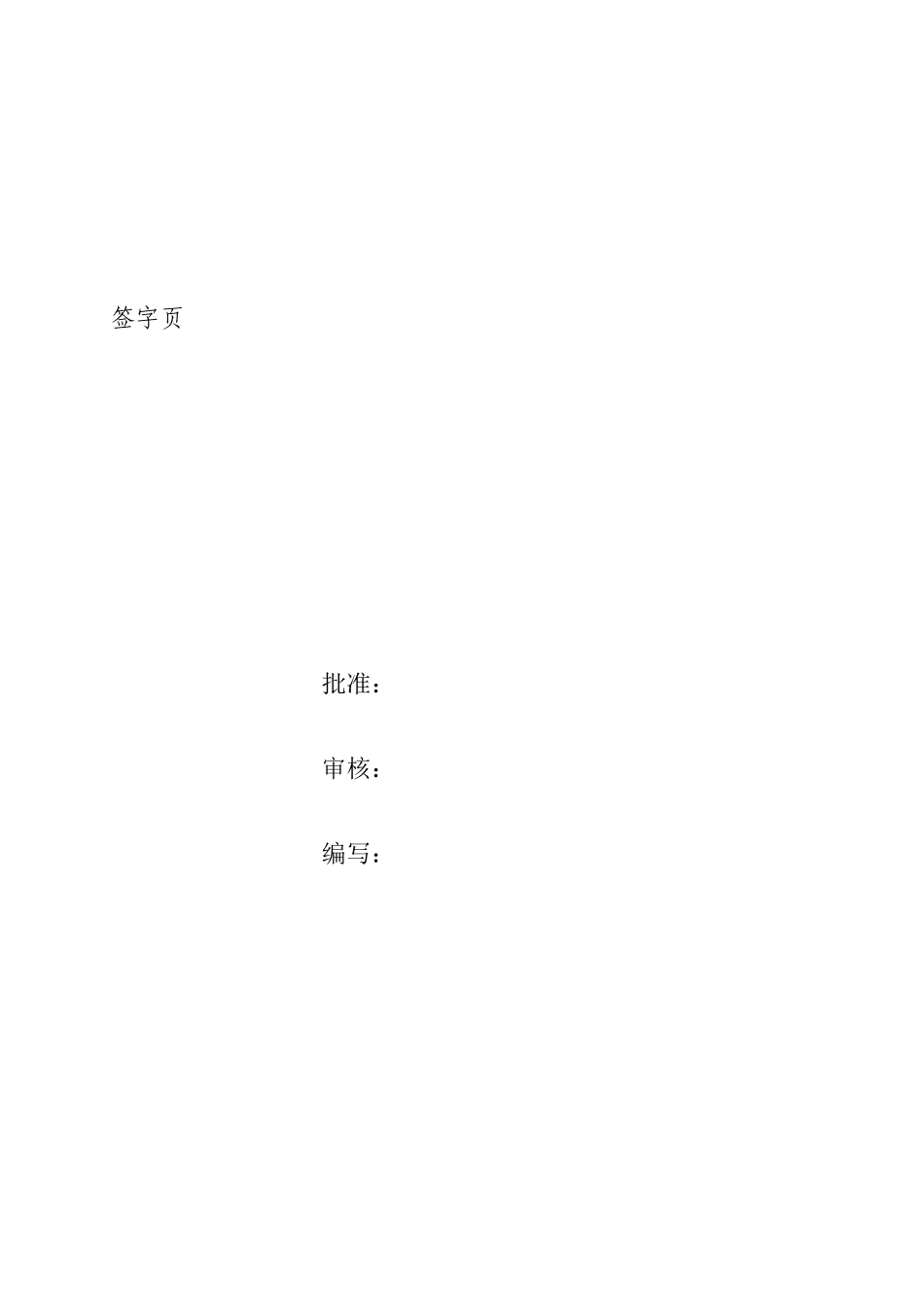

BT-QJ02-10XXXXXXXX 扩建工程# 3 机组轴封系统调试方案XXXXXXXX 科学讨论院二〇〇六 年 九 月签字页 批准： 审核： 编写： 目 录1 编制依据............................................12 调试目的............................................13 系统及设备法律规范..................................14 调试说明............................................35 调试前应该具备的条件................................36 联锁保护试验........................................47 轴封系统的投入......................................48 动态调整............................................69 系统停运............................................610 安全注意事项.......................................611 组织分工...........................................81 编制依据1.1 《火力发电厂基本建设工程启动及竣工验收规程（1996 年版）及相关规程》；1.2 《电力建设施工及验收技术法律规范汽轮机机组篇（1992 年版）》；1.3 《火电工程启动调试工作规定》；1.4 《火电工程调整试运质量检验及评定标准（1996 年版）》；1.5 《电力建设工程调试定额（2025 年版）》；1.6 《电力基本建设工程质量监督规定》；1.7 电力设计院设计施工图；1.8 制造商有关系统及设备资料。2 调试目的为保障轴封系统调试工作的顺利进行，特编写本技术方案。本方案用于指导轴封系统安装、系统管路吹扫合格，轴封系统阀门单体调试结束后的系统调试及试运行工作，以确认轴封系统运行性能良好，自动调节工作正常，联锁保护动作准确无误，保证系统能满足机组整套启动需要。3 系统及设备法律规范3.1 轴封系统功能简介轴封系统是指在机组正常运行时，由高、中压缸轴端汽封的漏汽经过喷水减温后作为低压轴端汽封供汽的汽轮机汽封系统。多余漏汽经溢流站溢流至低压加热器或排汽装置。在机组启动或低负荷运行阶段，汽封供汽由辅助蒸汽或冷段再热蒸汽提供。3.2 系统组成及主要设备系统由轴端汽封的供汽、漏汽管路、主汽阀和调节阀的阀杆漏汽管路、汽封加热器及相关设备组成。轴封供汽采纳四阀系统，即在汽轮机所有运行工况下，供汽压力通过四个调节阀即主蒸汽供汽调节阀、冷再供汽调节阀、辅助汽源供汽调节阀和溢流调节阀来控制。为满足低压缸汽封供汽温度的要求，在低压轴封供汽母管上设置了减温器。3.3 轴封冷却器法律...
