汽机调试方案之十五--真空系统调试方案VIP专享

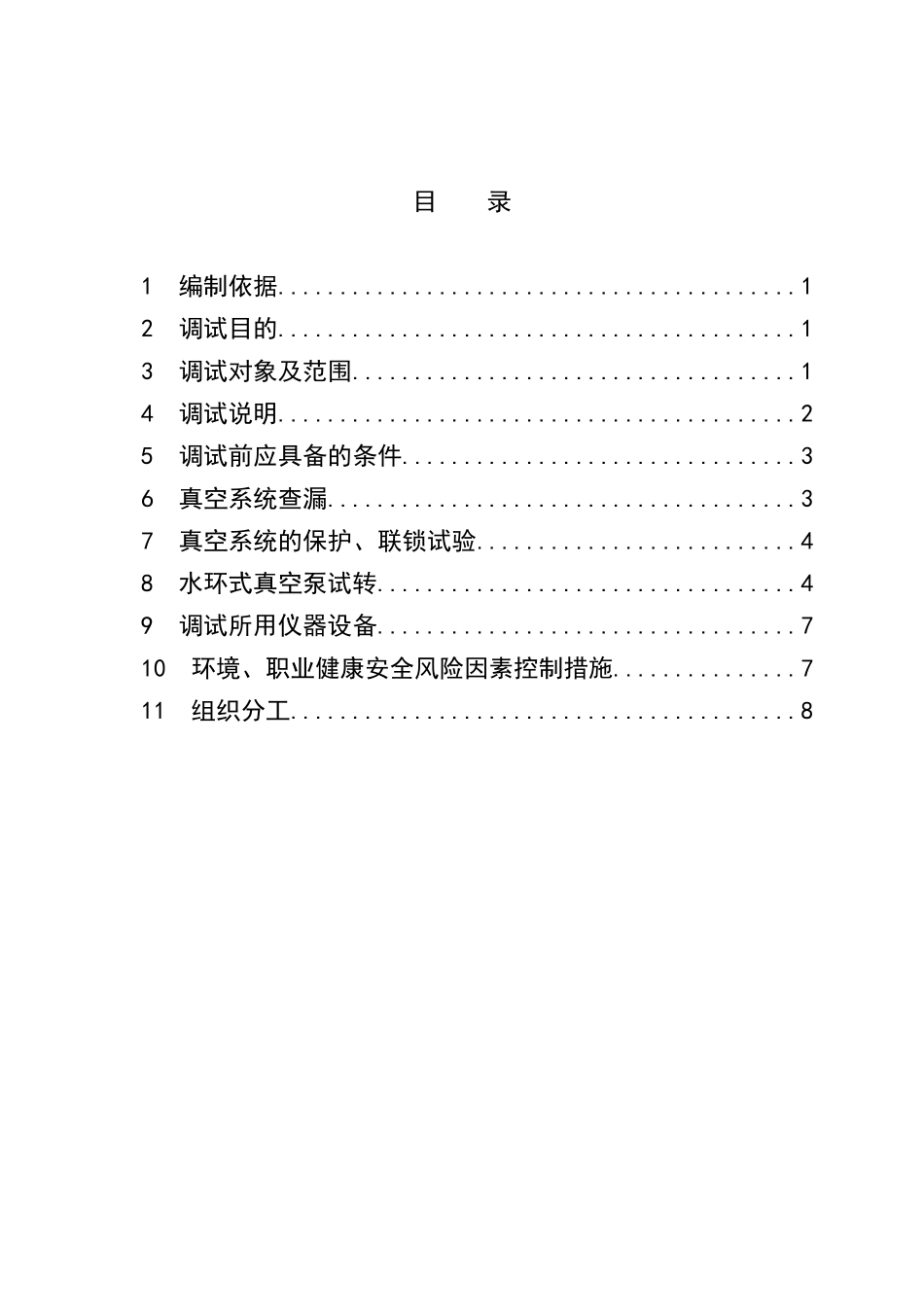

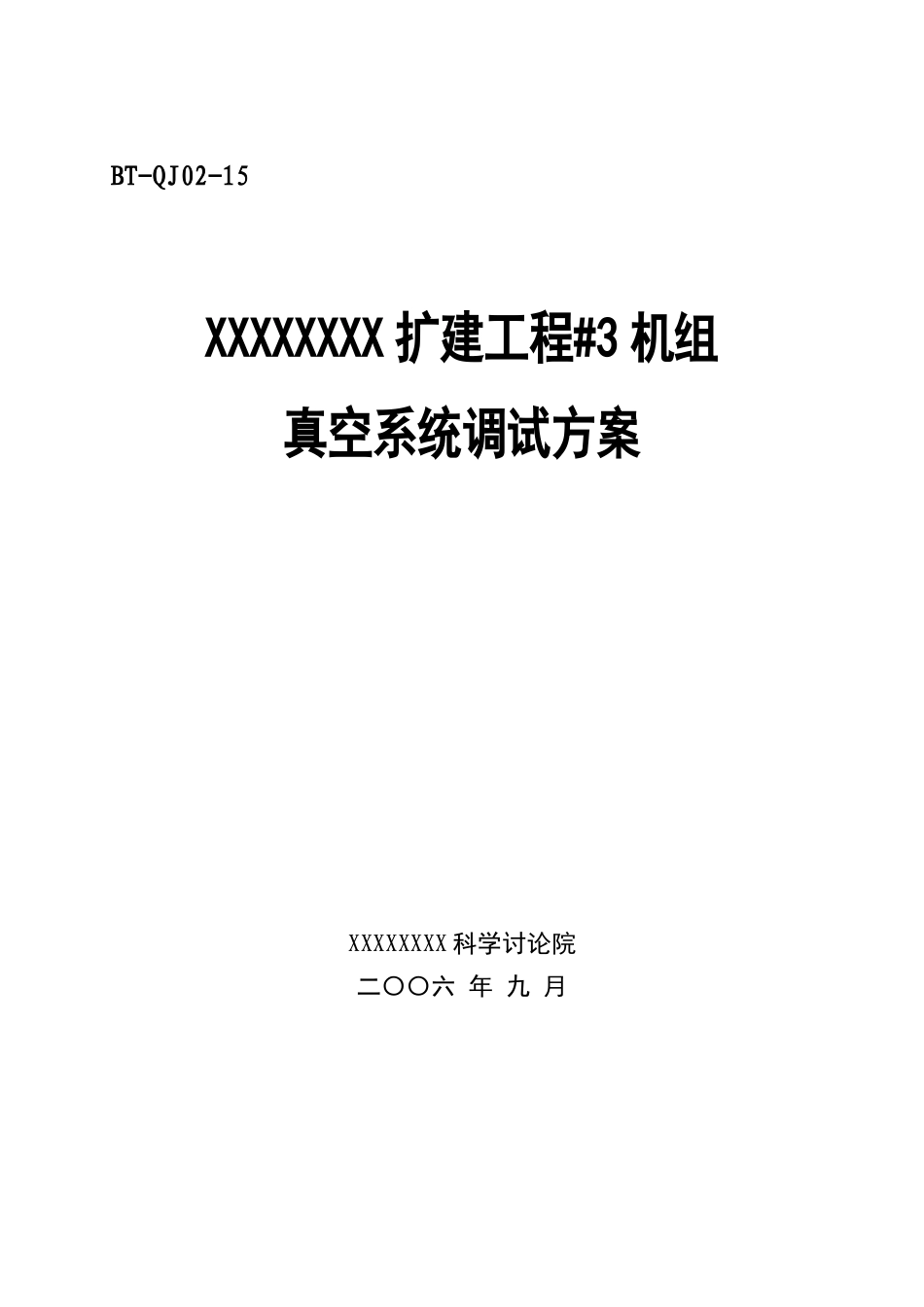

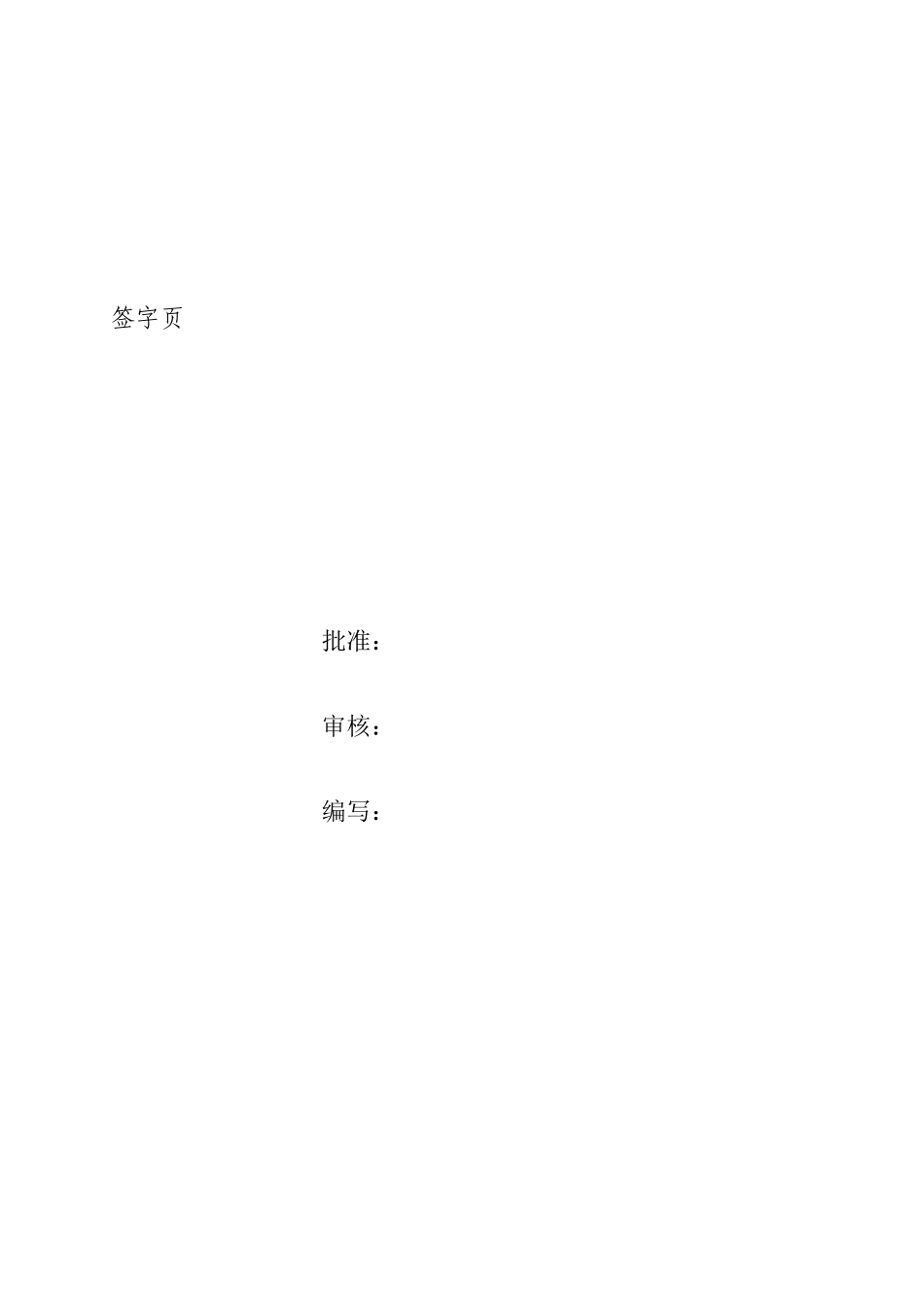

BT-QJ02-15XXXXXXXX 扩建工程#3 机组真空系统调试方案XXXXXXXX 科学讨论院二〇〇六 年 九 月签字页 批准： 审核： 编写： 目 录1 编制依据..........................................12 调试目的..........................................13 调试对象及范围....................................14 调试说明..........................................25 调试前应具备的条件................................36 真空系统查漏......................................37 真空系统的保护、联锁试验..........................48 水环式真空泵试转..................................49 调试所用仪器设备..................................710 环境、职业健康安全风险因素控制措施...............711 组织分工.........................................81 编制依据1.1 《火力发电厂基本建设工程启动及竣工验收规程（1996 年版）及相关规程》；1.2 《电力建设施工及验收技术法律规范汽轮机机组篇（1992 年版）》；1.3 《火电工程启动调试工作规定》；1.4 《火电工程调整试运质量检验及评定标准（1996 年版）》；1.5 《电力建设工程调试定额（2025 年版）》；1.6 《电力基本建设工程质量监督规定》；1.7 设计院设计施工图。1.8 制造商有关系统及设备资料。2 调试目的为保障真空系统调试工作的顺利进行，特编写本技术措施。本措施用于指导真空系统安装结束，完成设备单体调试后的分部试运行工作，以确仔细空系统所有设备、管道安装正确无误，设备运行性能良好，控制系统工作正常，系统能满足机组整套启动需要。3 调试对象及范围3.1 系统功能真空系统的功能是在机组启动及正常运行中，由真空泵将空冷凝汽器及处于负压运行的系统中不凝聚气体抽出去，维持汽轮机排汽区处于较高的真空，提高热力循环的热效率，使机组正常、安全、经济的运行。汽轮机真空系统由主机排汽装置、空冷凝汽器 、水环式真空泵及其管道阀门组成。本机组配有三台水环式机械真空泵，主要由电动机、真空泵、汽水分离器、工作水冷却器等组成。正常运行时，一台泵工作，两台备用。3.2 设备法律规范3.2.1 水环真空泵型号： 2BW4353—OMK4 入口压力： 3.4KPa 出口压力： 大气压力 额定转速： 590r/min 制造厂： 纳西姆工业（中国）有限公司3.2.2 水环真空泵电机 型号： Y355L1—10 电压： 380V 额定功率： 132kW 型式 鼠笼...
