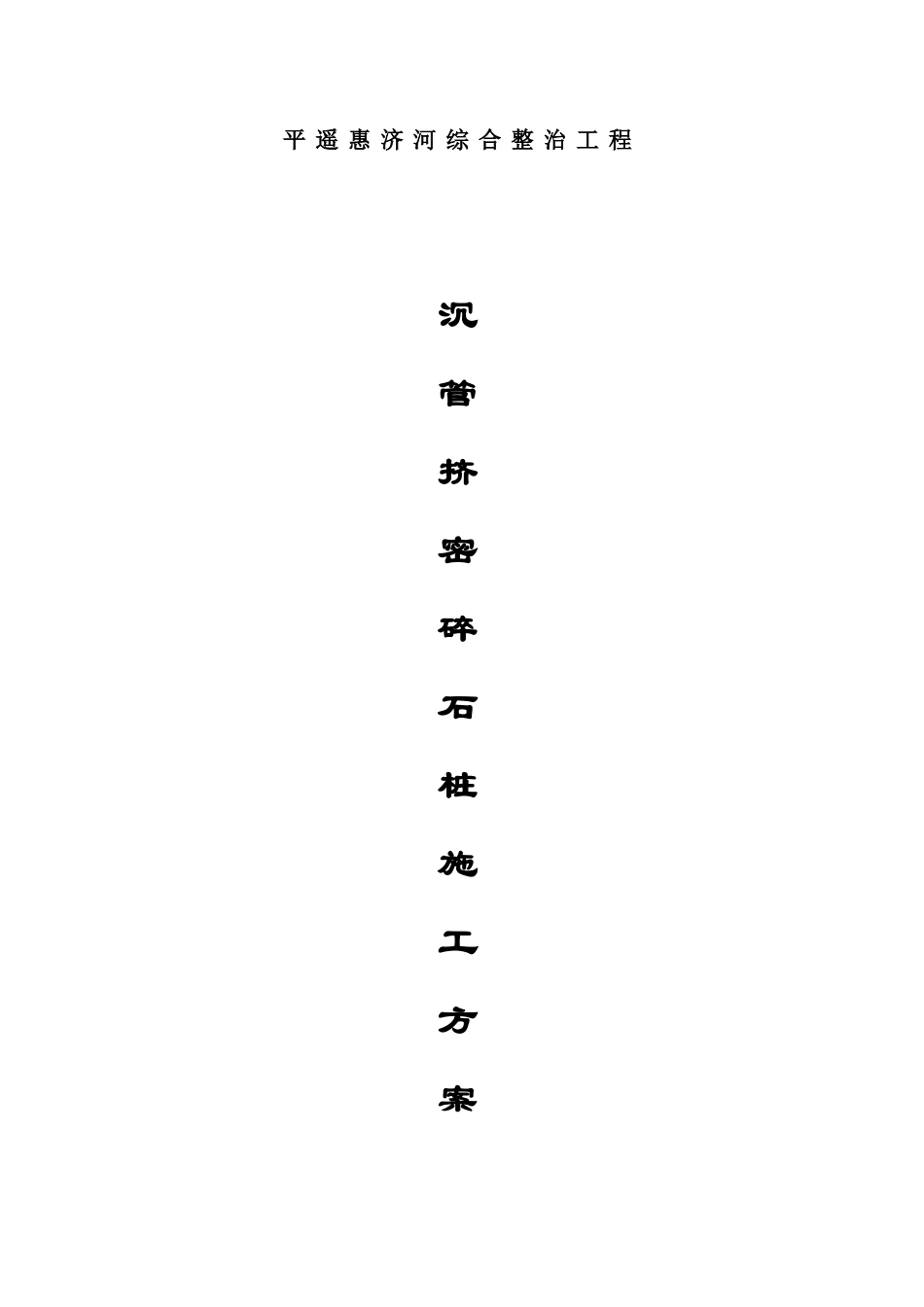

沉管挤密碎石桩施工方案

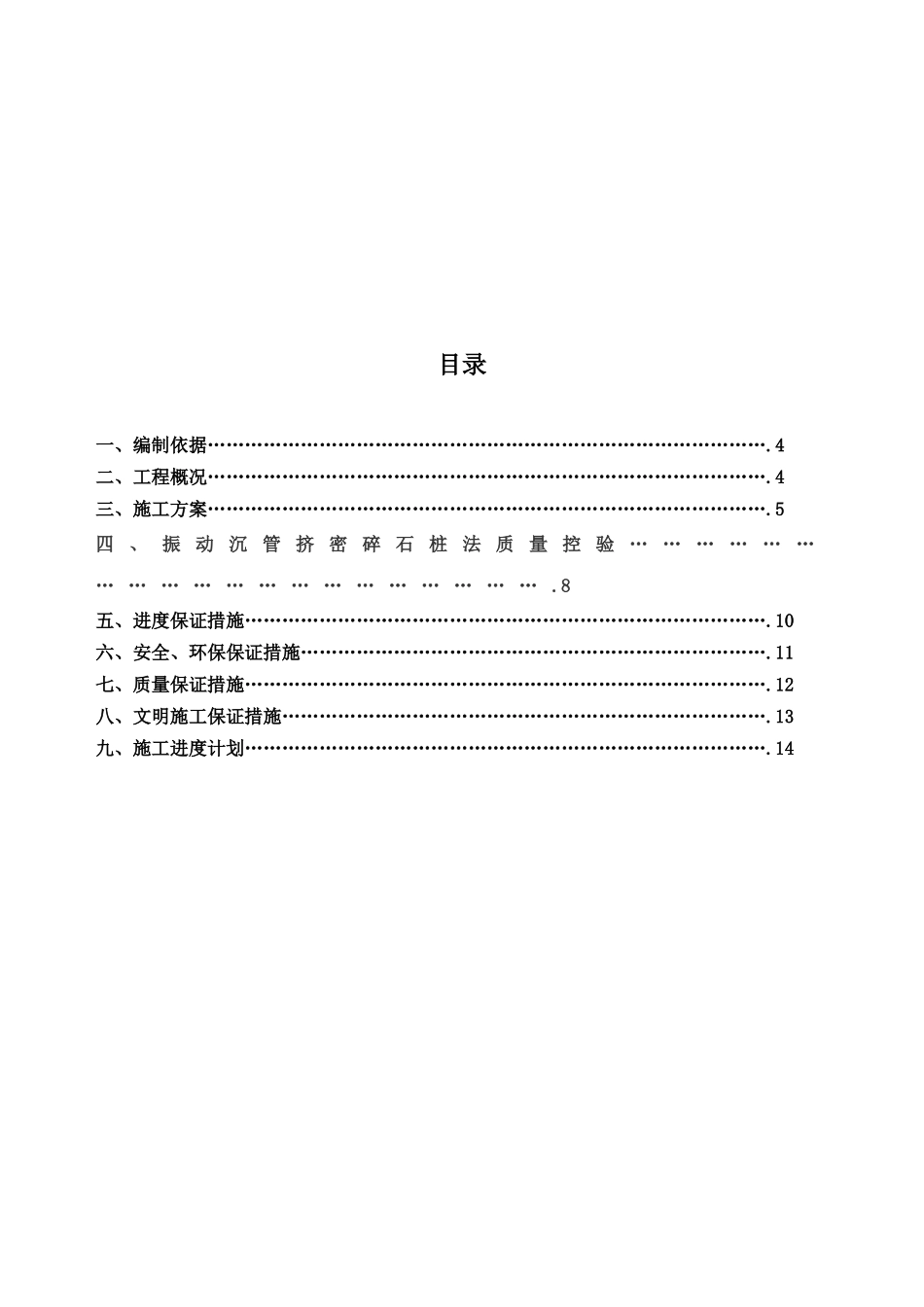

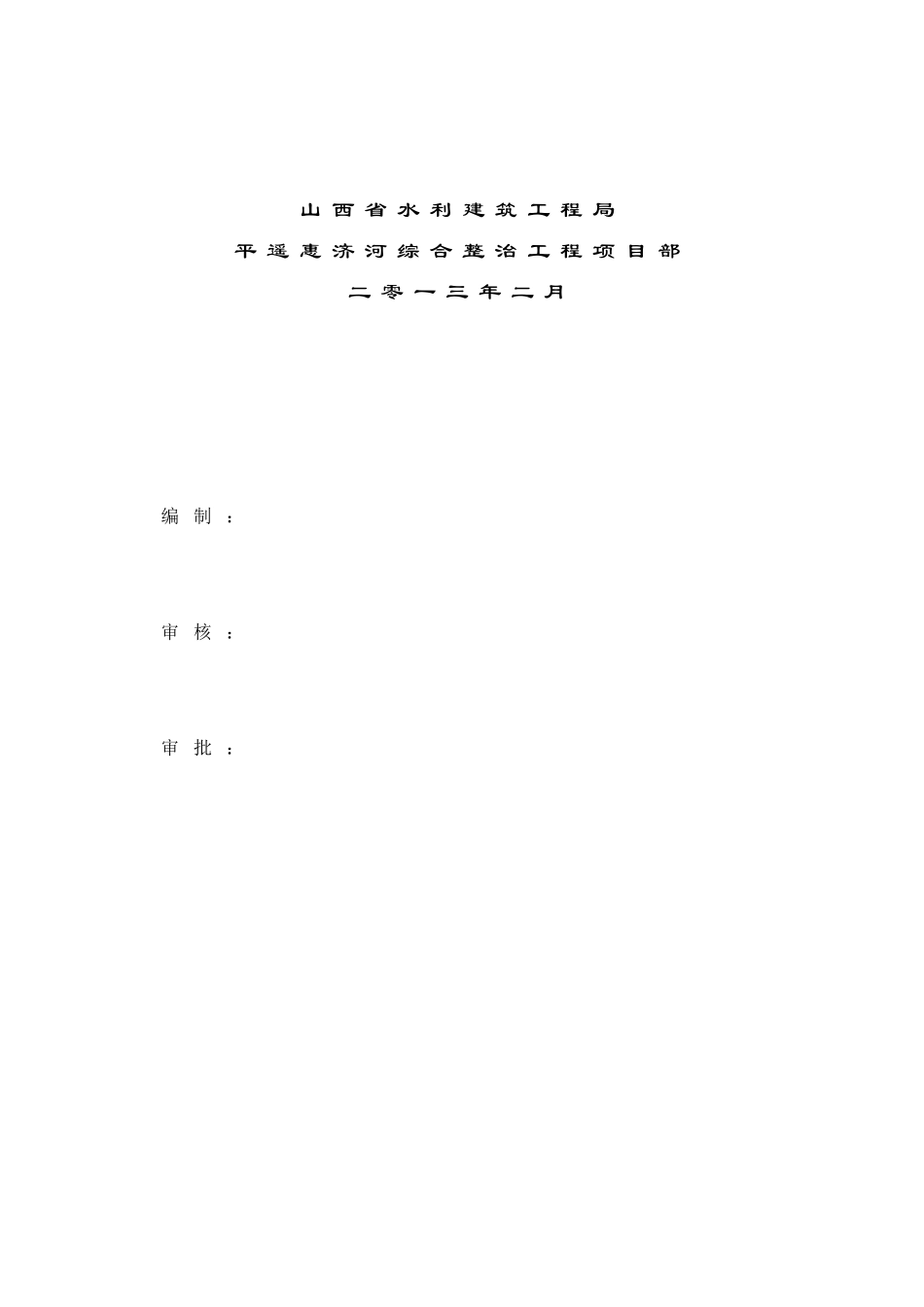

平 遥 惠 济 河 综 合 整 治 工 程沉管挤密碎石桩施工方案山 西 省 水 利 建 筑 工 程 局平 遥 惠 济 河 综 合 整 治 工 程 项 目 部二 零 一 三 年 二 月 编 制 ： 审 核 ： 审 批 ：目录一、编制依据……………………………………………………………………………….4二、工程概况……………………………………………………………………………….4三、施工方案……………………………………………………………………………….5四 、 振 动 沉 管 挤 密 碎 石 桩 法 质 量 控 验 … … … … … …… … … … … … … … … … … … … … .8五、进度保证措施………………………………………………………………………….10六、安全、环保保证措施………………………………………………………………….11七、质量保证措施………………………………………………………………………….12八、文明施工保证措施…………………………………………………………………….13九、施工进度计划………………………………………………………………………….14一、编制依据1、法律规范、标准2、施工图纸3、投标文件4、合同二、工程概况 1、设计图纸 根据设计图纸要求，5+035～5+074.3、5+985～6+024.3 两段钢坝闸基底采纳碎石桩加固，2#钢坝闸碎石桩有效桩长为 9～11.8m，打桩深度为 12.8m；3#钢坝闸碎石桩有效桩长为 10～12.8m，打桩深度为 13.8m；成等边三角形布置，间距 1.2m，桩径 0.6m。 2、水文资料 尹回水库上游惠济河东支上建有总库容 390 万 m3 的源神庙水库控制流域面积 55km² ；西支上键有总库容 223 万 m3 的五曲湾水库，控制流域面积 92km² 。5 年一遇洪水最大下泄流量为 89.7m³/s，相应洪水位为 777.03m,20 年一遇洪水最大下泄流量为 253m³/s，相应洪水位 778.82m ; 50 年一遇洪水最大下泄流量为 420m³/s，相应洪水位为 780.06m 。根据《 水利水电工程施工组织设计法律规范》 (SL303 一 2025) ，导流建筑物洪水重现期按 5 年一遇考虑。 3、 工 程 地 质 资 料 3.1构 造 ： 工 程 区 位 于 黄 土 高 原 东 部 的 太 原 盆 地 东南 缘 ， 地 处 晋 中 新 裂 陷 ， 西 谷 一 南 庄 凹 陷 和 侯 城 一平 遥 陷 隆 构 造 带 ， 属 新 生 代 断 陷...
