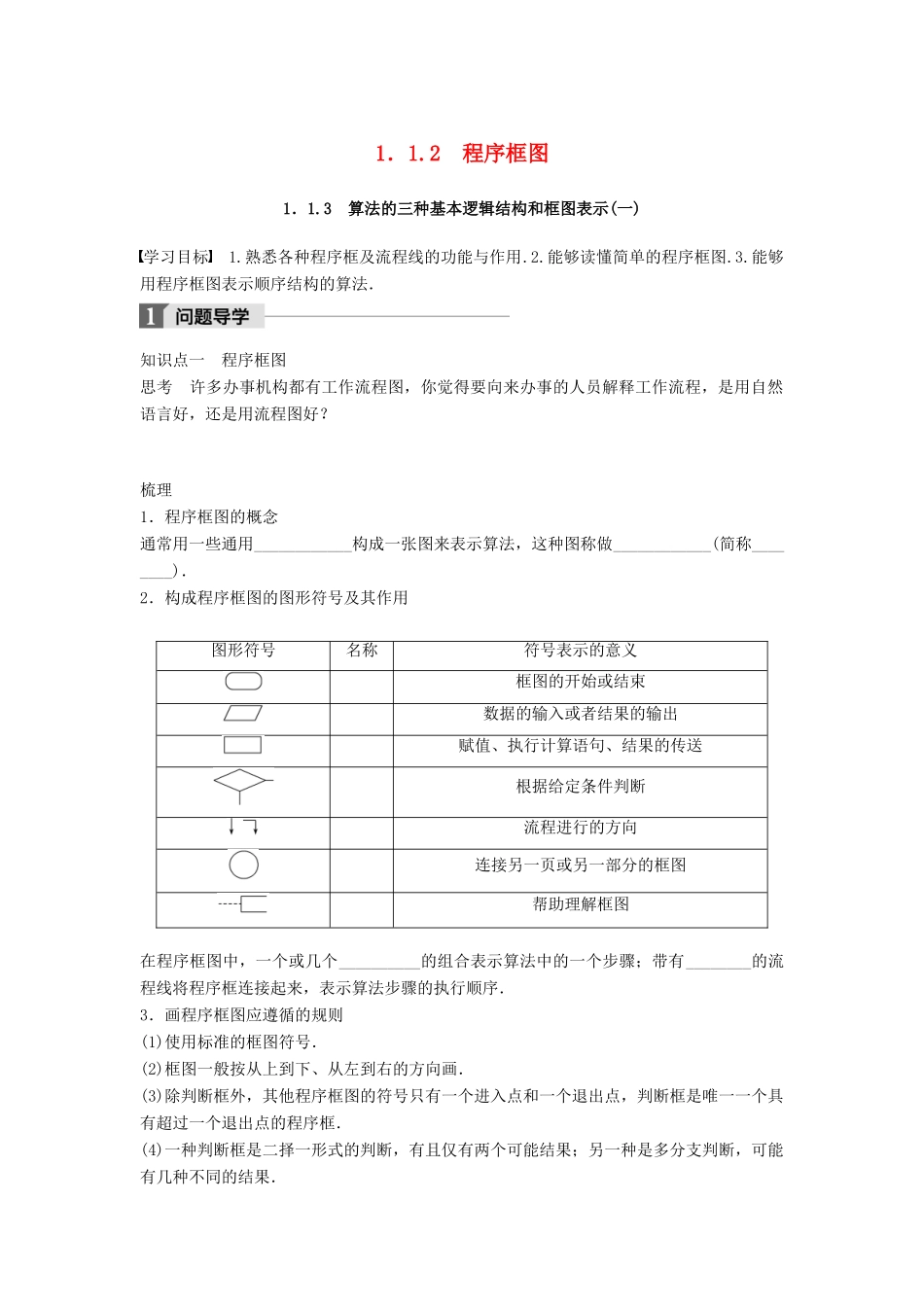

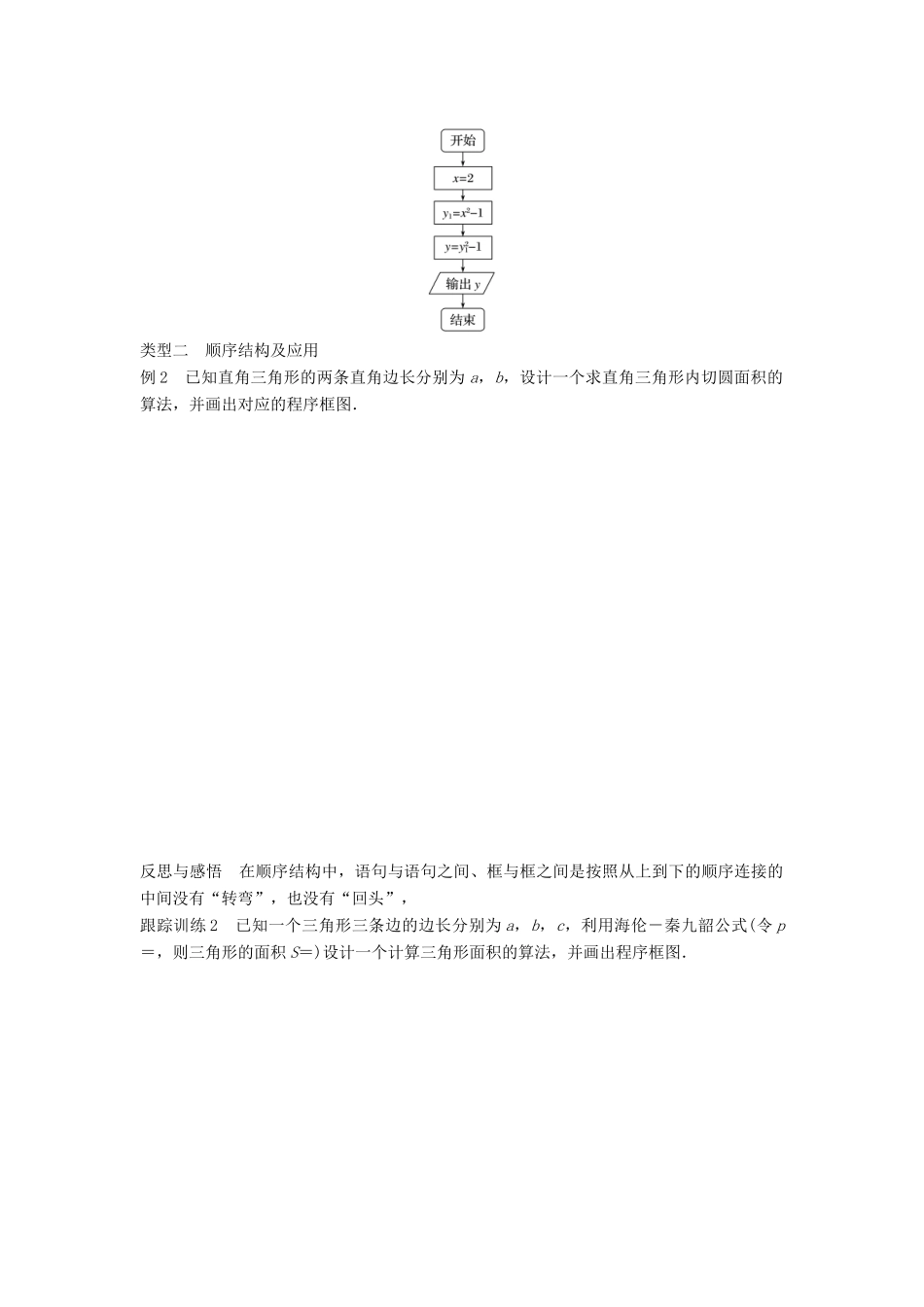

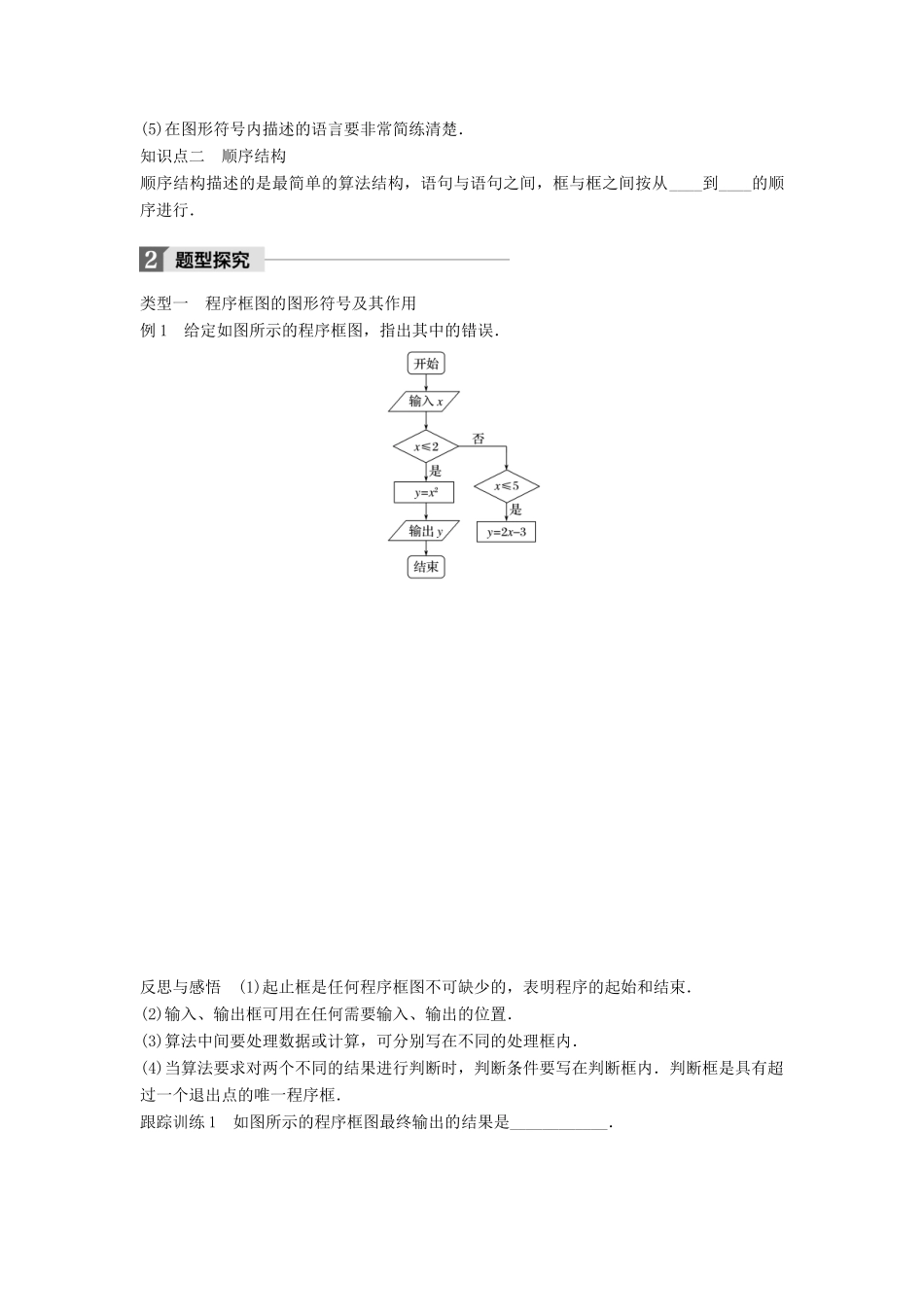

1．1.2 程序框图1．1.3 算法的三种基本逻辑结构和框图表示(一)学习目标 1.熟悉各种程序框及流程线的功能与作用.2.能够读懂简单的程序框图.3.能够用程序框图表示顺序结构的算法．知识点一 程序框图思考 许多办事机构都有工作流程图，你觉得要向来办事的人员解释工作流程，是用自然语言好，还是用流程图好？ 梳理1．程序框图的概念通常用一些通用____________构成一张图来表示算法，这种图称做____________(简称________)．2．构成程序框图的图形符号及其作用图形符号名称符号表示的意义框图的开始或结束数据的输入或者结果的输出赋值、执行计算语句、结果的传送根据给定条件判断流程进行的方向连接另一页或另一部分的框图帮助理解框图在程序框图中，一个或几个__________的组合表示算法中的一个步骤；带有________的流程线将程序框连接起来，表示算法步骤的执行顺序．3．画程序框图应遵循的规则(1)使用标准的框图符号．(2)框图一般按从上到下、从左到右的方向画．(3)除判断框外，其他程序框图的符号只有一个进入点和一个退出点，判断框是唯一一个具有超过一个退出点的程序框．(4)一种判断框是二择一形式的判断，有且仅有两个可能结果；另一种是多分支判断，可能有几种不同的结果．(5)在图形符号内描述的语言要非常简练清楚．知识点二 顺序结构顺序结构描述的是最简单的算法结构，语句与语句之间，框与框之间按从____到____的顺序进行．类型一 程序框图的图形符号及其作用例 1 给定如图所示的程序框图，指出其中的错误． 反思与感悟 (1)起止框是任何程序框图不可缺少的，表明程序的起始和结束．(2)输入、输出框可用在任何需要输入、输出的位置．(3)算法中间要处理数据或计算，可分别写在不同的处理框内．(4)当算法要求对两个不同的结果进行判断时，判断条件要写在判断框内．判断框是具有超过一个退出点的唯一程序框．跟踪训练 1 如图所示的程序框图最终输出的结果是____________．类型二 顺序结构及应用例 2 已知直角三角形的两条直角边长分别为 a，b，设计一个求直角三角形内切圆面积的算法，并画出对应的程序框图． 反思与感悟 在顺序结构中，语句与语句之间、框与框之间是按照从上到下的顺序连接的中间没有“转弯”，也没有“回头”，跟踪训练 2 已知一个三角形三条边的边长分别为 a，b，c，利用海伦－秦九韶公式(令 p＝，则三角形的面积 S＝)设计一个计算三角形面积的算法，并画出程序框图． 类型三 读懂程序框图例 ...
