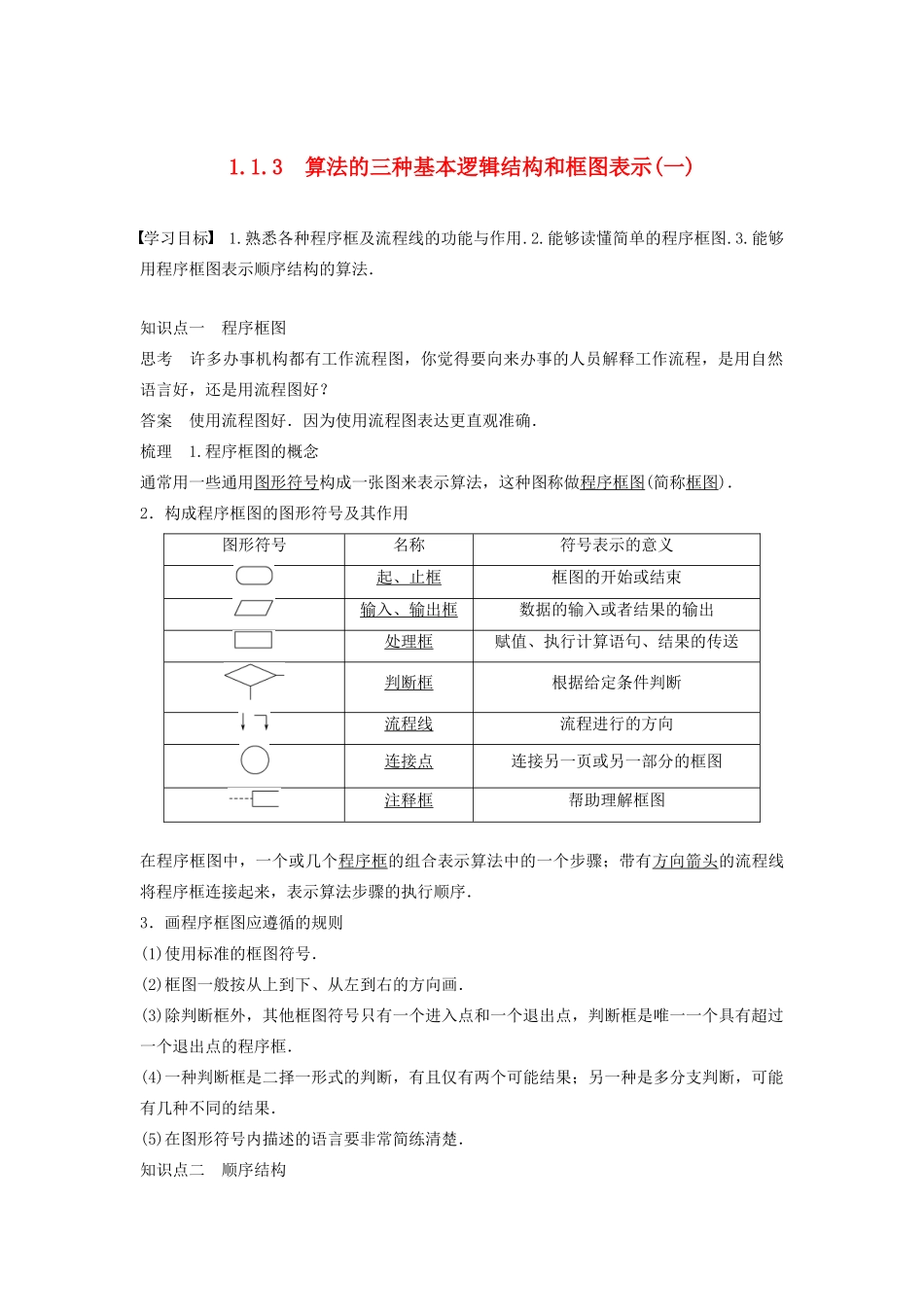

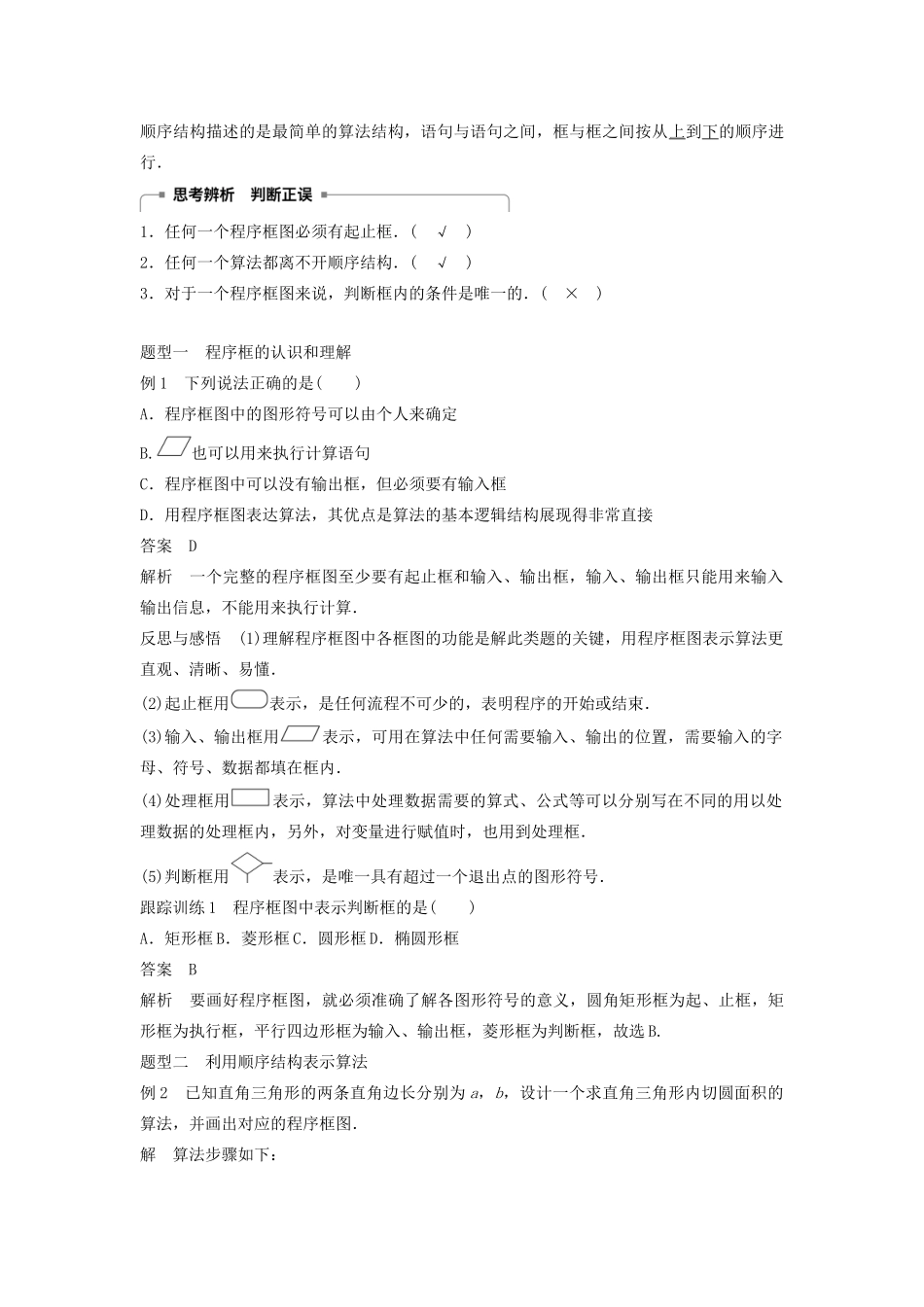

1.1.3 算法的三种基本逻辑结构和框图表示(一)学习目标 1.熟悉各种程序框及流程线的功能与作用.2.能够读懂简单的程序框图.3.能够用程序框图表示顺序结构的算法．知识点一 程序框图思考 许多办事机构都有工作流程图，你觉得要向来办事的人员解释工作流程，是用自然语言好，还是用流程图好？答案 使用流程图好．因为使用流程图表达更直观准确．梳理 1.程序框图的概念通常用一些通用图形符号构成一张图来表示算法，这种图称做程序框图(简称框图)．2．构成程序框图的图形符号及其作用图形符号名称符号表示的意义起、止框框图的开始或结束输入、输出框数据的输入或者结果的输出处理框赋值、执行计算语句、结果的传送判断框根据给定条件判断流程线流程进行的方向连接点连接另一页或另一部分的框图注释框帮助理解框图在程序框图中，一个或几个程序框的组合表示算法中的一个步骤；带有方向箭头的流程线将程序框连接起来，表示算法步骤的执行顺序．3．画程序框图应遵循的规则(1)使用标准的框图符号．(2)框图一般按从上到下、从左到右的方向画．(3)除判断框外，其他框图符号只有一个进入点和一个退出点，判断框是唯一一个具有超过一个退出点的程序框．(4)一种判断框是二择一形式的判断，有且仅有两个可能结果；另一种是多分支判断，可能有几种不同的结果．(5)在图形符号内描述的语言要非常简练清楚．知识点二 顺序结构顺序结构描述的是最简单的算法结构，语句与语句之间，框与框之间按从上到下的顺序进行．1．任何一个程序框图必须有起止框．( √ )2．任何一个算法都离不开顺序结构．( √ )3．对于一个程序框图来说，判断框内的条件是唯一的．( × )题型一 程序框的认识和理解例 1 下列说法正确的是( )A．程序框图中的图形符号可以由个人来确定B.也可以用来执行计算语句C．程序框图中可以没有输出框，但必须要有输入框D．用程序框图表达算法，其优点是算法的基本逻辑结构展现得非常直接答案 D解析 一个完整的程序框图至少要有起止框和输入、输出框，输入、输出框只能用来输入输出信息，不能用来执行计算．反思与感悟 (1)理解程序框图中各框图的功能是解此类题的关键，用程序框图表示算法更直观、清晰、易懂．(2)起止框用表示，是任何流程不可少的，表明程序的开始或结束．(3)输入、输出框用表示，可用在算法中任何需要输入、输出的位置，需要输入的字母、符号、数据都填在框内．(4)处理框用表示，算法中处理数据需要的算式、公式等可以分...
