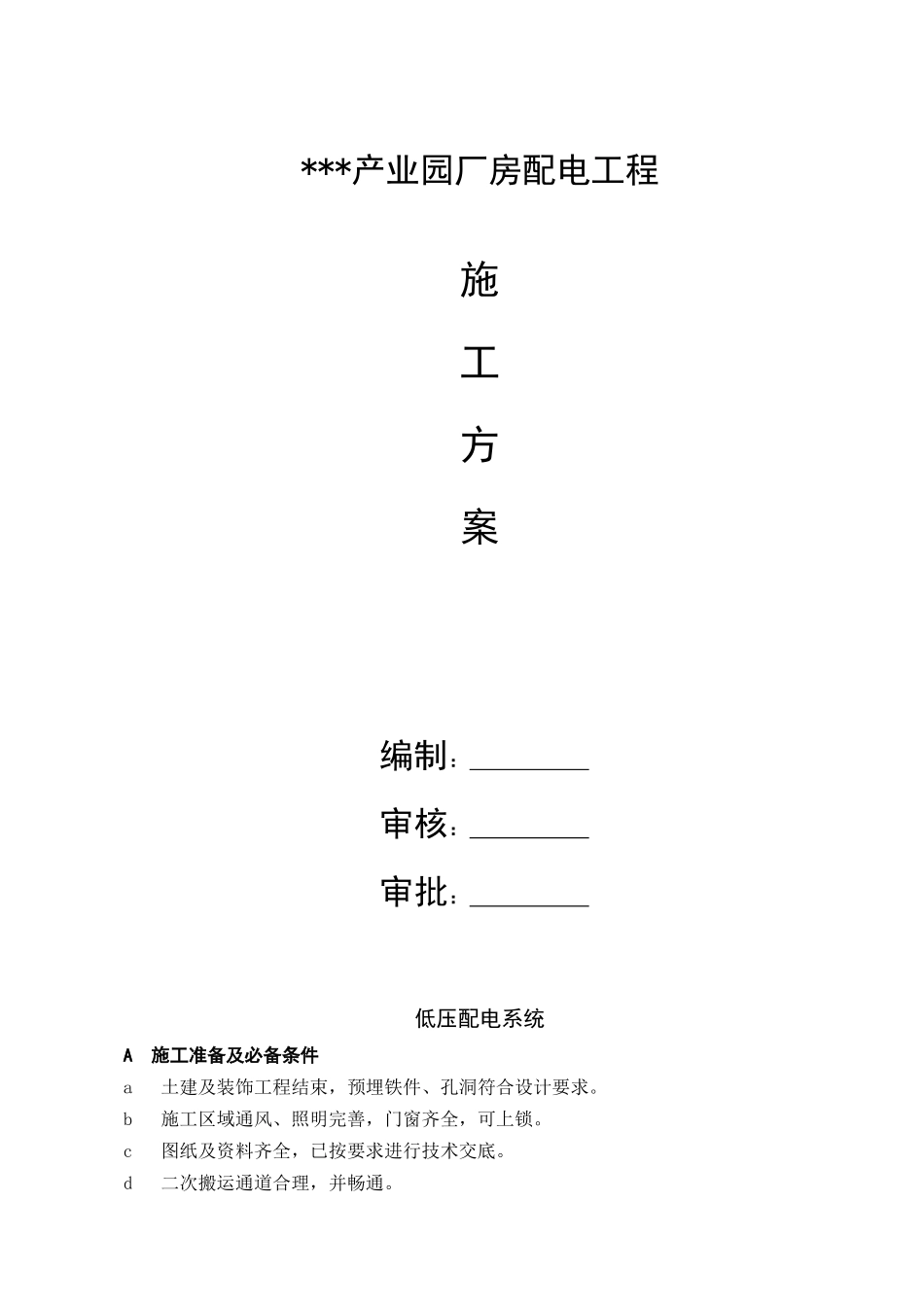

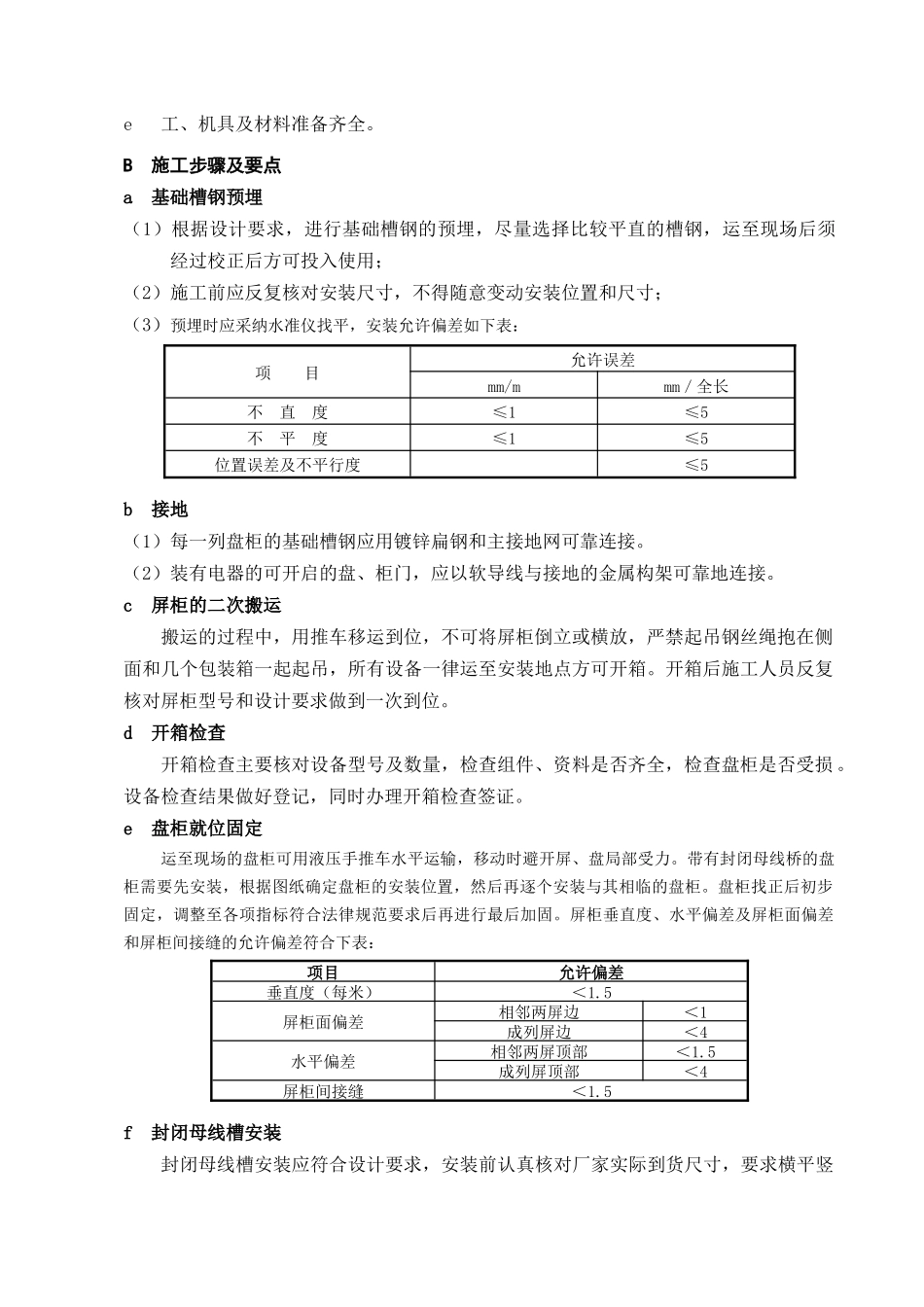

***产业园厂房配电工程施工方案编制： 审核： 审批： 低压配电系统A 施工准备及必备条件a 土建及装饰工程结束，预埋铁件、孔洞符合设计要求。b 施工区域通风、照明完善，门窗齐全，可上锁。c 图纸及资料齐全，已按要求进行技术交底。d 二次搬运通道合理，并畅通。e 工、机具及材料准备齐全。B 施工步骤及要点a 基础槽钢预埋（1）根据设计要求，进行基础槽钢的预埋，尽量选择比较平直的槽钢，运至现场后须经过校正后方可投入使用；（2）施工前应反复核对安装尺寸，不得随意变动安装位置和尺寸；（3）预埋时应采纳水准仪找平，安装允许偏差如下表：项 目允许误差mm/mmm／全长不 直 度≤1≤5不 平 度≤1≤5位置误差及不平行度≤5b 接地 （1）每一列盘柜的基础槽钢应用镀锌扁钢和主接地网可靠连接。（2）装有电器的可开启的盘、柜门，应以软导线与接地的金属构架可靠地连接。c 屏柜的二次搬运搬运的过程中，用推车移运到位，不可将屏柜倒立或横放，严禁起吊钢丝绳抱在侧面和几个包装箱一起起吊，所有设备一律运至安装地点方可开箱。开箱后施工人员反复核对屏柜型号和设计要求做到一次到位。d 开箱检查开箱检查主要核对设备型号及数量，检查组件、资料是否齐全，检查盘柜是否受损 。设备检查结果做好登记，同时办理开箱检查签证。e 盘柜就位固定运至现场的盘柜可用液压手推车水平运输，移动时避开屏、盘局部受力。带有封闭母线桥的盘柜需要先安装，根据图纸确定盘柜的安装位置，然后再逐个安装与其相临的盘柜。盘柜找正后初步固定，调整至各项指标符合法律规范要求后再进行最后加固。屏柜垂直度、水平偏差及屏柜面偏差和屏柜间接缝的允许偏差符合下表：项目允许偏差垂直度（每米）＜1.5屏柜面偏差相邻两屏边＜1成列屏边＜4水平偏差相邻两屏顶部＜1.5成列屏顶部＜4屏柜间接缝＜1.5f 封闭母线槽安装封闭母线槽安装应符合设计要求，安装前认真核对厂家实际到货尺寸，要求横平竖直，支吊架刷漆颜色和封闭母线槽一致，外壳接地良好。g 盘柜主母线制作（成套供应除外）（1）矫正平直，用专用工具下料，切断面应平整并与侧面垂直；（2）钻孔加工铜母线，其主母线连接为 4 孔中 17 规格，分支线垂直搭接时为 2 孔中 13规格，螺孔应垂直不歪斜，螺孔间中心距离的误差应在±0.5mm 范围内：（3）鸭脖弯制作母线开始弯曲处距离最近绝缘子的母线支持夹板边缘不应小于 50mm，母线开始弯曲处距母线连接位置不应小于 50mm，弯曲处不得...
