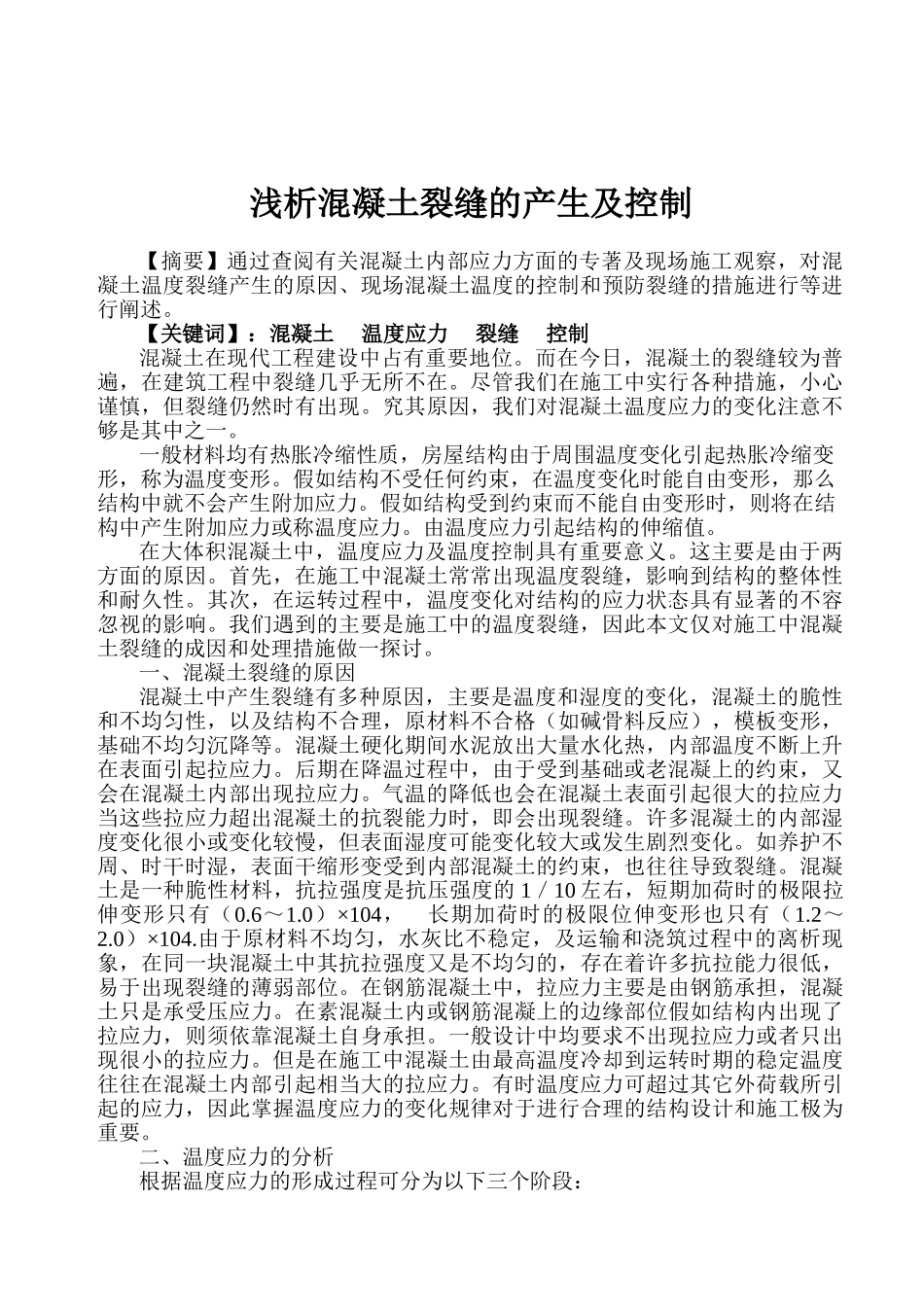

浅析混凝土裂缝的产生及控制

浅析混凝土裂缝的产生及控制【摘要】通过查阅有关混凝土内部应力方面的专著及现场施工观察，对混凝土温度裂缝产生的原因、现场混凝土温度的控制和预防裂缝的措施进行等进行阐述。【关键词】：混凝土 温度应力 裂缝 控制混凝土在现代工程建设中占有重要地位。而在今日，混凝土的裂缝较为普遍，在建筑工程中裂缝几乎无所不在。尽管我们在施工中实行各种措施，小心谨慎，但裂缝仍然时有出现。究其原因，我们对混凝土温度应力的变化注意不够是其中之一。一般材料均有热胀冷缩性质，房屋结构由于周围温度变化引起热胀冷缩变形，称为温度变形。假如结构不受任何约束，在温度变化时能自由变形，那么结构中就不会产生附加应力。假如结构受到约束而不能自由变形时，则将在结构中产生附加应力或称温度应力。由温度应力引起结构的伸缩值。在大体积混凝土中，温度应力及温度控制具有重要意义。这主要是由于两方面的原因。首先，在施工中混凝土常常出现温度裂缝，影响到结构的整体性和耐久性。其次，在运转过程中，温度变化对结构的应力状态具有显著的不容忽视的影响。我们遇到的主要是施工中的温度裂缝，因此本文仅对施工中混凝土裂缝的成因和处理措施做一探讨。一、混凝土裂缝的原因混凝土中产生裂缝有多种原因，主要是温度和湿度的变化，混凝土的脆性和不均匀性，以及结构不合理，原材料不合格（如碱骨料反应），模板变形，基础不均匀沉降等。混凝土硬化期间水泥放出大量水化热，内部温度不断上升在表面引起拉应力。后期在降温过程中，由于受到基础或老混凝上的约束，又会在混凝土内部出现拉应力。气温的降低也会在混凝土表面引起很大的拉应力当这些拉应力超出混凝土的抗裂能力时，即会出现裂缝。许多混凝土的内部湿度变化很小或变化较慢，但表面湿度可能变化较大或发生剧烈变化。如养护不周、时干时湿，表面干缩形变受到内部混凝土的约束，也往往导致裂缝。混凝土是一种脆性材料，抗拉强度是抗压强度的 1／10 左右，短期加荷时的极限拉伸变形只有（0.6～1.0）×104， 长期加荷时的极限位伸变形也只有（1.2～2.0）×104.由于原材料不均匀，水灰比不稳定，及运输和浇筑过程中的离析现象，在同一块混凝土中其抗拉强度又是不均匀的，存在着许多抗拉能力很低，易于出现裂缝的薄弱部位。在钢筋混凝土中，拉应力主要是由钢筋承担，混凝土只是承受压应力。在素混凝土内或钢筋混凝上的边缘部位假如结构内出现了拉应力，则须依靠混凝土自身承担。一般设计中均要...
