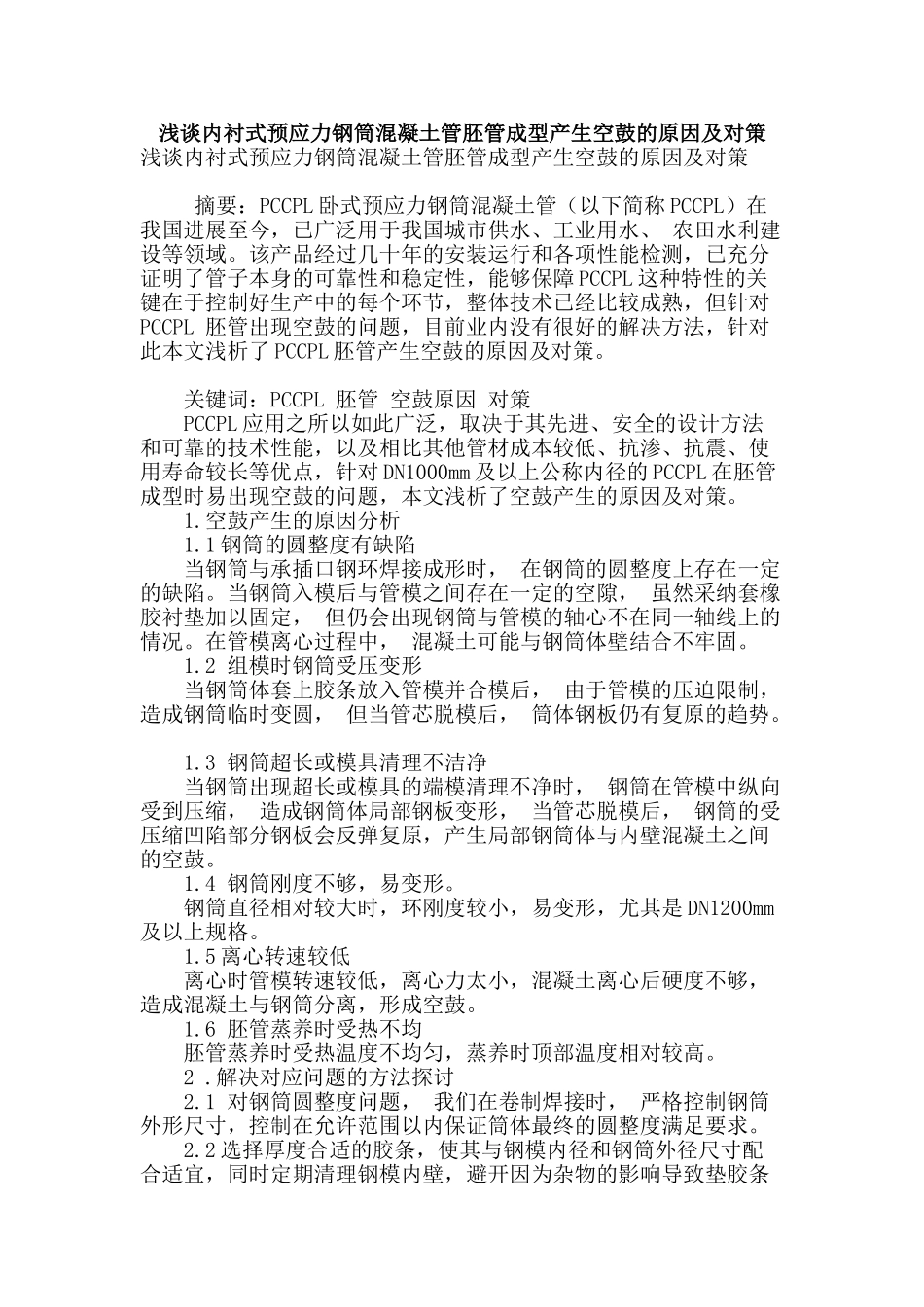

浅谈内衬式预应力钢筒混凝土管胚管成型产生空鼓的原因及对策

浅谈内衬式预应力钢筒混凝土管胚管成型产生空鼓的原因及对策浅谈内衬式预应力钢筒混凝土管胚管成型产生空鼓的原因及对策 摘要：PCCPL 卧式预应力钢筒混凝土管（以下简称 PCCPL）在我国进展至今，已广泛用于我国城市供水、工业用水、 农田水利建设等领域。该产品经过几十年的安装运行和各项性能检测，已充分证明了管子本身的可靠性和稳定性，能够保障 PCCPL 这种特性的关键在于控制好生产中的每个环节，整体技术已经比较成熟，但针对PCCPL 胚管出现空鼓的问题，目前业内没有很好的解决方法，针对此本文浅析了 PCCPL 胚管产生空鼓的原因及对策。 关键词：PCCPL 胚管 空鼓原因 对策 PCCPL 应用之所以如此广泛，取决于其先进、安全的设计方法和可靠的技术性能，以及相比其他管材成本较低、抗渗、抗震、使用寿命较长等优点，针对 DN1000mm 及以上公称内径的 PCCPL 在胚管成型时易出现空鼓的问题，本文浅析了空鼓产生的原因及对策。 1.空鼓产生的原因分析 1.1 钢筒的圆整度有缺陷 当钢筒与承插口钢环焊接成形时， 在钢筒的圆整度上存在一定的缺陷。当钢筒入模后与管模之间存在一定的空隙， 虽然采纳套橡胶衬垫加以固定， 但仍会出现钢筒与管模的轴心不在同一轴线上的情况。在管模离心过程中， 混凝土可能与钢筒体壁结合不牢固。 1.2 组模时钢筒受压变形 当钢筒体套上胶条放入管模并合模后， 由于管模的压迫限制， 造成钢筒临时变圆， 但当管芯脱模后， 筒体钢板仍有复原的趋势。 1.3 钢筒超长或模具清理不洁净 当钢筒出现超长或模具的端模清理不净时， 钢筒在管模中纵向受到压缩， 造成钢筒体局部钢板变形， 当管芯脱模后， 钢筒的受压缩凹陷部分钢板会反弹复原，产生局部钢筒体与内壁混凝土之间的空鼓。 1.4 钢筒刚度不够，易变形。 钢筒直径相对较大时，环刚度较小，易变形，尤其是 DN1200mm及以上规格。 1.5 离心转速较低 离心时管模转速较低，离心力太小，混凝土离心后硬度不够，造成混凝土与钢筒分离，形成空鼓。 1.6 胚管蒸养时受热不均 胚管蒸养时受热温度不均匀，蒸养时顶部温度相对较高。 2 .解决对应问题的方法探讨 2.1 对钢筒圆整度问题， 我们在卷制焊接时， 严格控制钢筒外形尺寸，控制在允许范围以内保证筒体最终的圆整度满足要求。 2.2 选择厚度合适的胶条，使其与钢模内径和钢筒外径尺寸配合适宜，同时定期清理钢模内壁，避开因为杂物的影响导致垫胶条处钢筒受压过度变形，...
