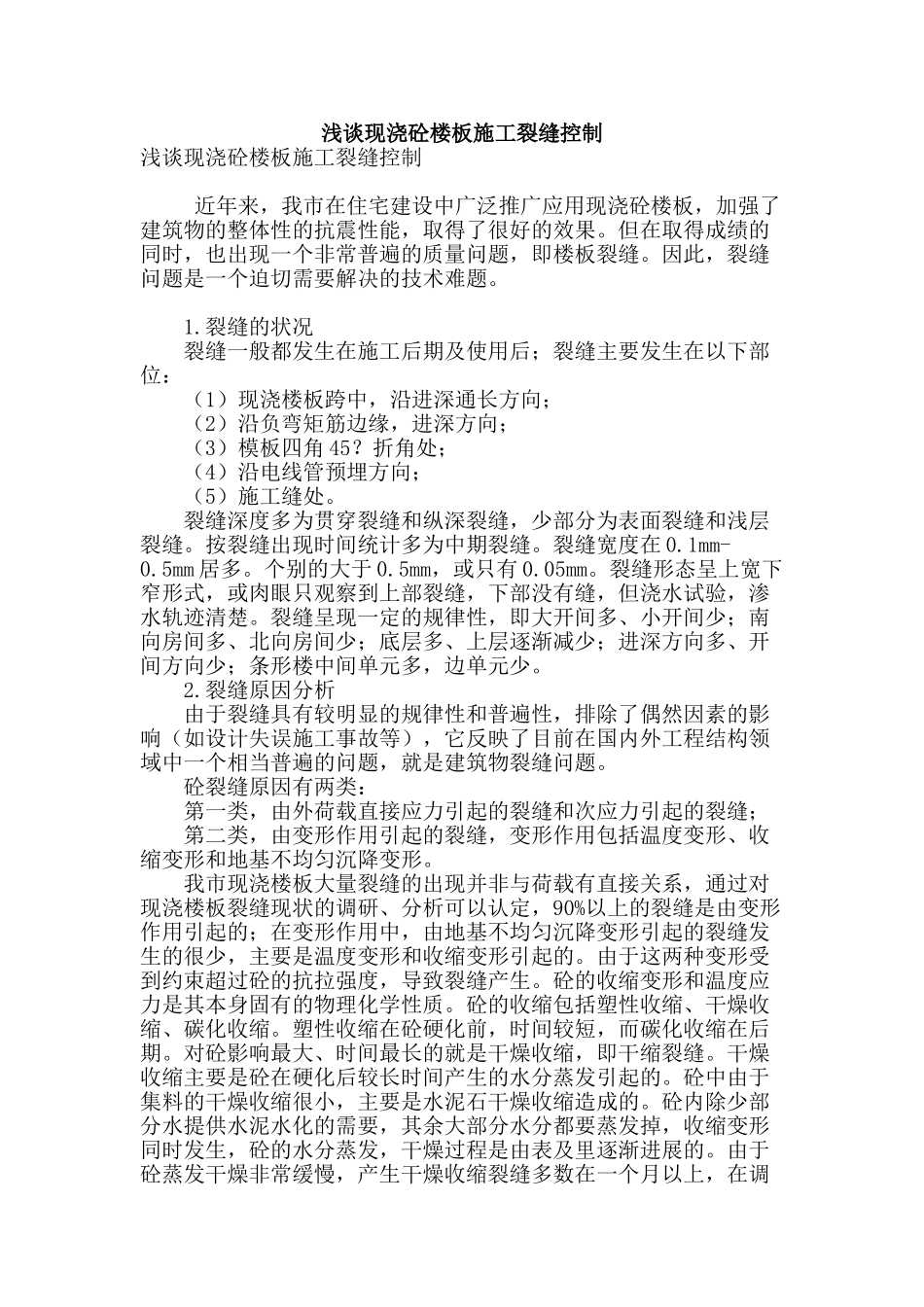

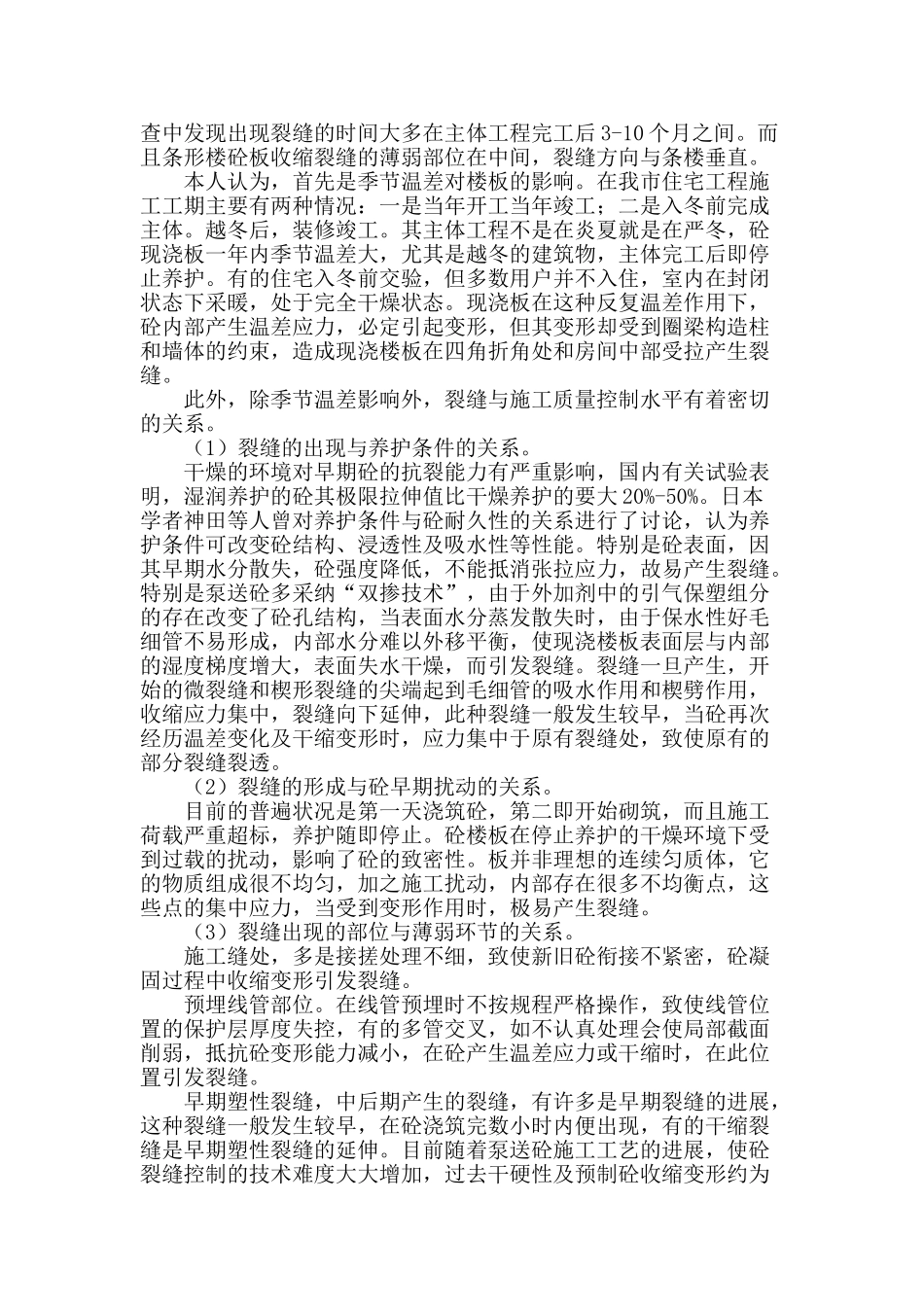

浅谈现浇砼楼板施工裂缝控制浅谈现浇砼楼板施工裂缝控制 近年来，我市在住宅建设中广泛推广应用现浇砼楼板，加强了建筑物的整体性的抗震性能，取得了很好的效果。但在取得成绩的同时，也出现一个非常普遍的质量问题，即楼板裂缝。因此，裂缝问题是一个迫切需要解决的技术难题。 1.裂缝的状况 裂缝一般都发生在施工后期及使用后；裂缝主要发生在以下部位： （1）现浇楼板跨中，沿进深通长方向； （2）沿负弯矩筋边缘，进深方向； （3）模板四角 45？折角处； （4）沿电线管预埋方向； （5）施工缝处。 裂缝深度多为贯穿裂缝和纵深裂缝，少部分为表面裂缝和浅层裂缝。按裂缝出现时间统计多为中期裂缝。裂缝宽度在 0.1mm-0.5mm 居多。个别的大于 0.5mm，或只有 0.05mm。裂缝形态呈上宽下窄形式，或肉眼只观察到上部裂缝，下部没有缝，但浇水试验，渗水轨迹清楚。裂缝呈现一定的规律性，即大开间多、小开间少；南向房间多、北向房间少；底层多、上层逐渐减少；进深方向多、开间方向少；条形楼中间单元多，边单元少。 2.裂缝原因分析 由于裂缝具有较明显的规律性和普遍性，排除了偶然因素的影响（如设计失误施工事故等），它反映了目前在国内外工程结构领域中一个相当普遍的问题，就是建筑物裂缝问题。 砼裂缝原因有两类： 第一类，由外荷载直接应力引起的裂缝和次应力引起的裂缝； 第二类，由变形作用引起的裂缝，变形作用包括温度变形、收缩变形和地基不均匀沉降变形。 我市现浇楼板大量裂缝的出现并非与荷载有直接关系，通过对现浇楼板裂缝现状的调研、分析可以认定，90%以上的裂缝是由变形作用引起的；在变形作用中，由地基不均匀沉降变形引起的裂缝发生的很少，主要是温度变形和收缩变形引起的。由于这两种变形受到约束超过砼的抗拉强度，导致裂缝产生。砼的收缩变形和温度应力是其本身固有的物理化学性质。砼的收缩包括塑性收缩、干燥收缩、碳化收缩。塑性收缩在砼硬化前，时间较短，而碳化收缩在后期。对砼影响最大、时间最长的就是干燥收缩，即干缩裂缝。干燥收缩主要是砼在硬化后较长时间产生的水分蒸发引起的。砼中由于集料的干燥收缩很小，主要是水泥石干燥收缩造成的。砼内除少部分水提供水泥水化的需要，其余大部分水分都要蒸发掉，收缩变形同时发生，砼的水分蒸发，干燥过程是由表及里逐渐进展的。由于砼蒸发干燥非常缓慢，产生干燥收缩裂缝多数在一个月以上，在调查中发现出现裂缝的时间大多在主体工程完工后 3-10...
