海上裸岩区栈桥锚杆植桩施工技术

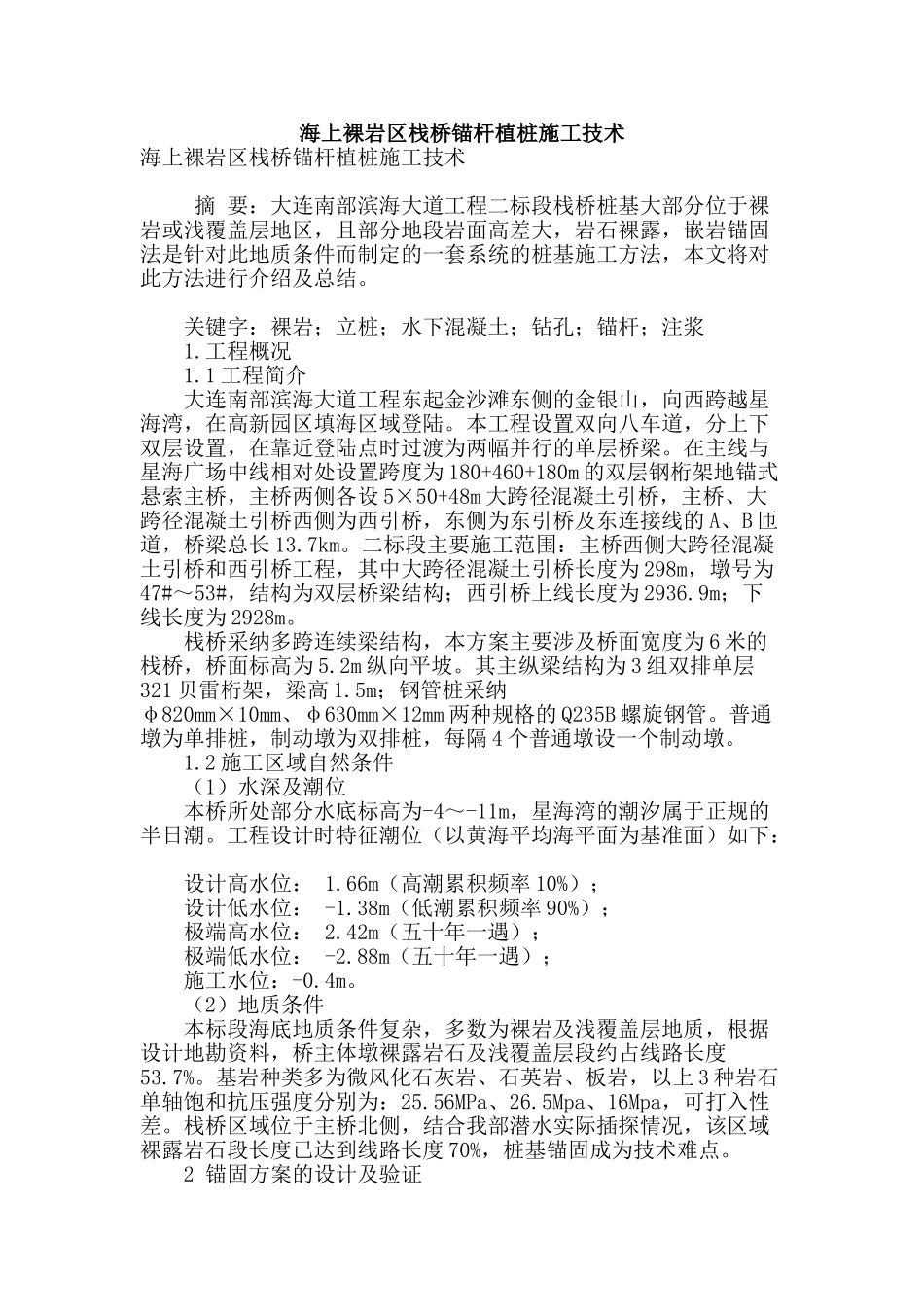

海上裸岩区栈桥锚杆植桩施工技术海上裸岩区栈桥锚杆植桩施工技术 摘 要：大连南部滨海大道工程二标段栈桥桩基大部分位于裸岩或浅覆盖层地区，且部分地段岩面高差大，岩石裸露，嵌岩锚固法是针对此地质条件而制定的一套系统的桩基施工方法，本文将对此方法进行介绍及总结。 关键字：裸岩；立桩；水下混凝土；钻孔；锚杆；注浆 1.工程概况 1.1 工程简介 大连南部滨海大道工程东起金沙滩东侧的金银山，向西跨越星海湾，在高新园区填海区域登陆。本工程设置双向八车道，分上下双层设置，在靠近登陆点时过渡为两幅并行的单层桥梁。在主线与星海广场中线相对处设置跨度为 180+460+180m 的双层钢桁架地锚式悬索主桥，主桥两侧各设 5×50+48m 大跨径混凝土引桥，主桥、大跨径混凝土引桥西侧为西引桥，东侧为东引桥及东连接线的 A、B 匝道，桥梁总长 13.7km。二标段主要施工范围：主桥西侧大跨径混凝土引桥和西引桥工程，其中大跨径混凝土引桥长度为 298m，墩号为47#～53#，结构为双层桥梁结构；西引桥上线长度为 2936.9m；下线长度为 2928m。 栈桥采纳多跨连续梁结构，本方案主要涉及桥面宽度为 6 米的栈桥，桥面标高为 5.2m 纵向平坡。其主纵梁结构为 3 组双排单层321 贝雷桁架，梁高 1.5m；钢管桩采纳φ820mm×10mm、φ630mm×12mm 两种规格的 Q235B 螺旋钢管。普通墩为单排桩，制动墩为双排桩，每隔 4 个普通墩设一个制动墩。 1.2 施工区域自然条件 （1）水深及潮位 本桥所处部分水底标高为-4～-11m，星海湾的潮汐属于正规的半日潮。工程设计时特征潮位（以黄海平均海平面为基准面）如下： 设计高水位： 1.66m（高潮累积频率 10%）； 设计低水位： -1.38m（低潮累积频率 90%）； 极端高水位： 2.42m（五十年一遇）； 极端低水位： -2.88m（五十年一遇）； 施工水位：-0.4m。 （2）地质条件 本标段海底地质条件复杂，多数为裸岩及浅覆盖层地质，根据设计地勘资料，桥主体墩裸露岩石及浅覆盖层段约占线路长度53.7%。基岩种类多为微风化石灰岩、石英岩、板岩，以上 3 种岩石单轴饱和抗压强度分别为：25.56MPa、26.5Mpa、16Mpa，可打入性差。栈桥区域位于主桥北侧，结合我部潜水实际插探情况，该区域裸露岩石段长度已达到线路长度 70%，桩基锚固成为技术难点。 2 锚固方案的设计及验证 锚杆嵌岩植桩是参考港口工程预制型锚杆嵌岩桩原理进行设计的，植入钢管桩的型号为 φ820mm×10mm，每根钢管桩内...
