海南某厂房压力容器安装施工方案VIP专享

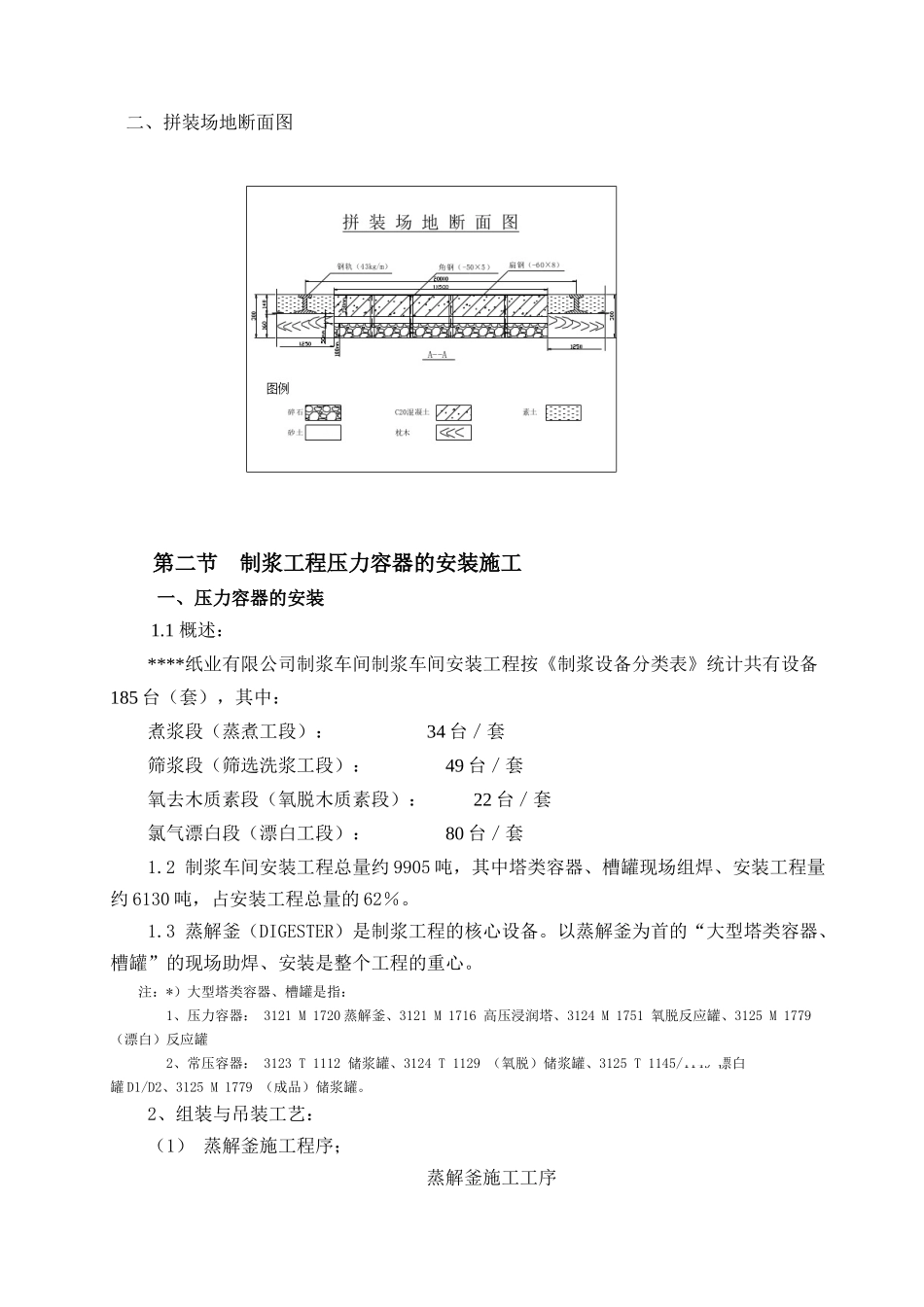

第一章 工程概况工程项目建设主要情况海南****纸业有限公司年产 60 万吨****生产线工程，位于海南省****经济开发区****区，工厂占地面积为 5000 亩。该工程主要设备由芬兰****等公司提供，制浆等设备重约9905 吨左右，施工总工期 18 个月，其中安装工期 12 个月，计划 2003 年 8 月 15 日开始安装，2004 年 6 月 30 日完工，2004 年 9 月 1 日试生产。第二章 施工布置第一节 拼装场地布置图 一、拼装场地平面布置图 二、拼装场地断面图第二节 制浆工程压力容器的安装施工一、压力容器的安装1.1 概述：****纸业有限公司制浆车间制浆车间安装工程按《制浆设备分类表》统计共有设备185 台（套），其中：煮浆段（蒸煮工段）： 34 台／套筛浆段（筛选洗浆工段）： 49 台／套氧去木质素段（氧脱木质素段）： 22 台／套氯气漂白段（漂白工段）： 80 台／套1.2 制浆车间安装工程总量约 9905 吨，其中塔类容器、槽罐现场组焊、安装工程量约 6130 吨，占安装工程总量的 62％。1.3 蒸解釜（DIGESTER）是制浆工程的核心设备。以蒸解釜为首的“大型塔类容器、槽罐”的现场助焊、安装是整个工程的重心。注：*）大型塔类容器、槽罐是指：1、压力容器： 3121 M 1720 蒸解釜、3121 M 1716 高压浸润塔、3124 M 1751 氧脱反应罐、3125 M 1779 （漂白）反应罐2、常压容器： 3123 T 1112 储浆罐、3124 T 1129 （氧脱）储浆罐、3125 T 1145/1149 漂白罐 D1/D2、3125 M 1779 （成品）储浆罐。2、组装与吊装工艺：（1） 蒸解釜施工程序；蒸解釜施工工序（2） 蒸解釜施工方法；蒸解釜为分片、分段节散装到货，需要在现场拼装，根据以往的经验，制造厂为确保蒸解釜顶部分离器与筛板的配合精度要求，自浸渍区以上为整体到货，总重量约为75吨，吊装高度约为71.5米。为确保安装工期，结合我公司现有的装备，决定选用自行式起重机作为吊装机具，大型吊车的使用完全可以满足制浆车间主要设备的吊装要求。蒸解釜、高压预清器、反应器、以及常压扩散器安装施工视实际情况同时交叉进行，在地面分别拼装组焊成节后，利用吊车进行依次吊装就位，全部采纳正装法施工，蒸解釜、高压预清器、反应器的具体吊装分节情况详见附图。3、蒸解釜的地脚螺栓预埋：为确保蒸解釜的安装精度与安装工期，蒸解釜的地脚螺栓采纳与土建同时交叉施工的安装工艺，一次灌浆地脚螺栓的敷设是一项细致的工作。必须保证每个地脚螺...
