液化天然气工程电气施工方案

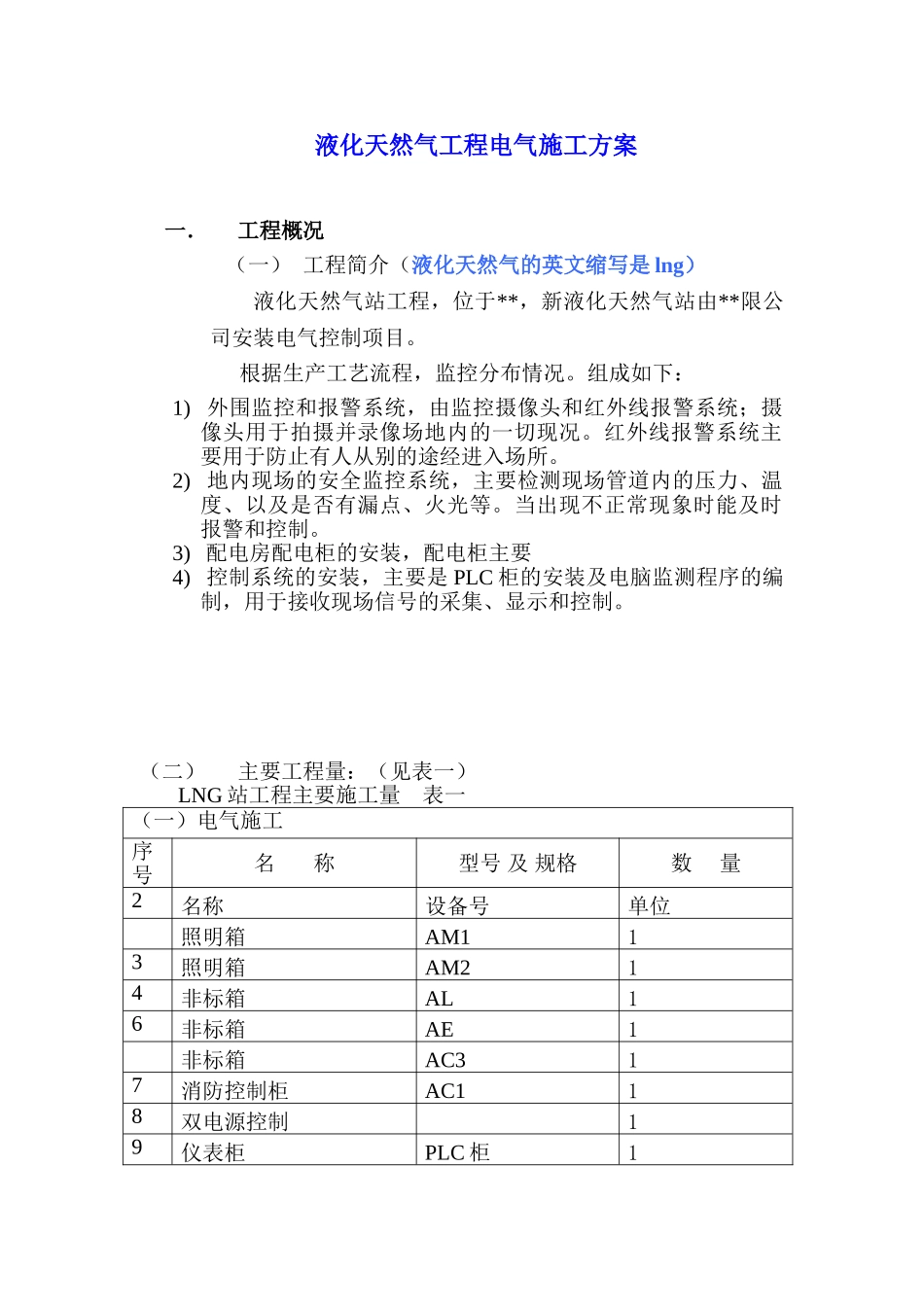

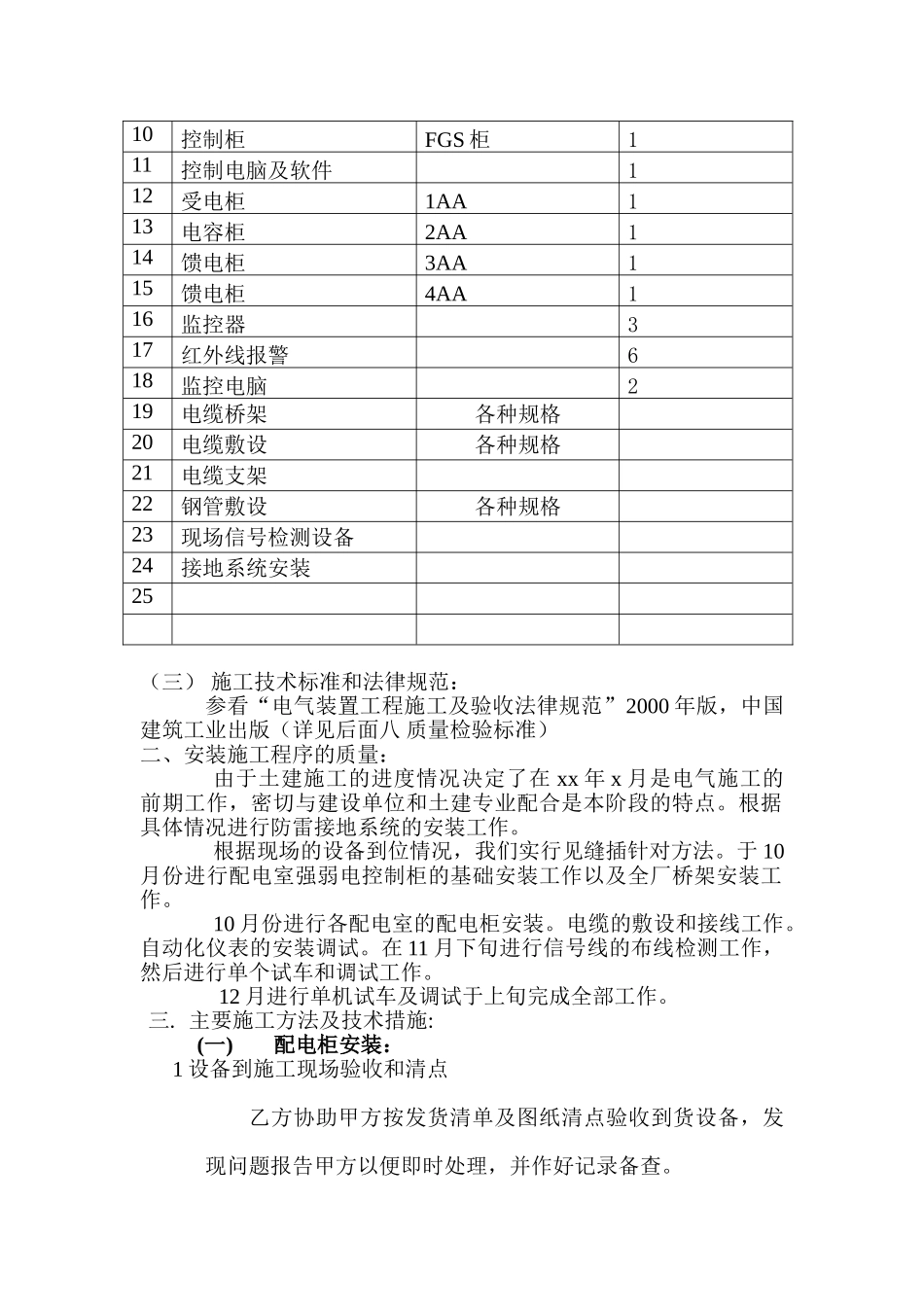

液化天然气工程电气施工方案一．工程概况（一） 工程简介（液化天然气的英文缩写是 lng）液化天然气站工程，位于**，新液化天然气站由**限公司安装电气控制项目。根据生产工艺流程，监控分布情况。组成如下：1) 外围监控和报警系统，由监控摄像头和红外线报警系统；摄像头用于拍摄并录像场地内的一切现况。红外线报警系统主要用于防止有人从别的途经进入场所。2) 地内现场的安全监控系统，主要检测现场管道内的压力、温度、以及是否有漏点、火光等。当出现不正常现象时能及时报警和控制。3) 配电房配电柜的安装，配电柜主要4) 控制系统的安装，主要是 PLC 柜的安装及电脑监测程序的编制，用于接收现场信号的采集、显示和控制。（二）主要工程量：（见表一） LNG 站工程主要施工量 表一（一）电气施工序号名 称型号 及 规格数 量2名称设备号单位照明箱AM113照明箱AM214非标箱AL16非标箱AE1非标箱AC317消防控制柜AC118双电源控制 19仪表柜PLC 柜110控制柜FGS 柜111控制电脑及软件 112受电柜1AA113电容柜2AA114馈电柜3AA115馈电柜4AA116监控器 317红外线报警 618监控电脑 219电缆桥架各种规格20电缆敷设各种规格21电缆支架22钢管敷设各种规格23现场信号检测设备24接地系统安装25（三） 施工技术标准和法律规范：参看“电气装置工程施工及验收法律规范”2000 年版，中国建筑工业出版（详见后面八 质量检验标准）二、安装施工程序的质量：由于土建施工的进度情况决定了在 xx 年 x 月是电气施工的前期工作，密切与建设单位和土建专业配合是本阶段的特点。根据具体情况进行防雷接地系统的安装工作。根据现场的设备到位情况，我们实行见缝插针对方法。于 10月份进行配电室强弱电控制柜的基础安装工作以及全厂桥架安装工作。10 月份进行各配电室的配电柜安装。电缆的敷设和接线工作。自动化仪表的安装调试。在 11 月下旬进行信号线的布线检测工作，然后进行单个试车和调试工作。 12 月进行单机试车及调试于上旬完成全部工作。三. 主要施工方法及技术措施:(一)配电柜安装：1 设备到施工现场验收和清点乙方协助甲方按发货清单及图纸清点验收到货设备，发现问题报告甲方以便即时处理，并作好记录备查。2 配电柜的搬运和管理根据柜、箱、盘的重量、形体大小，结合现场实际情况，可采纳吊车、汽车或人力搬运。柜、箱、盘上若有吊环、吊索，应穿过吊环；无吊环、吊索，最好挂栓在四角主要承力结构处，不能将吊索挂在设备部...
