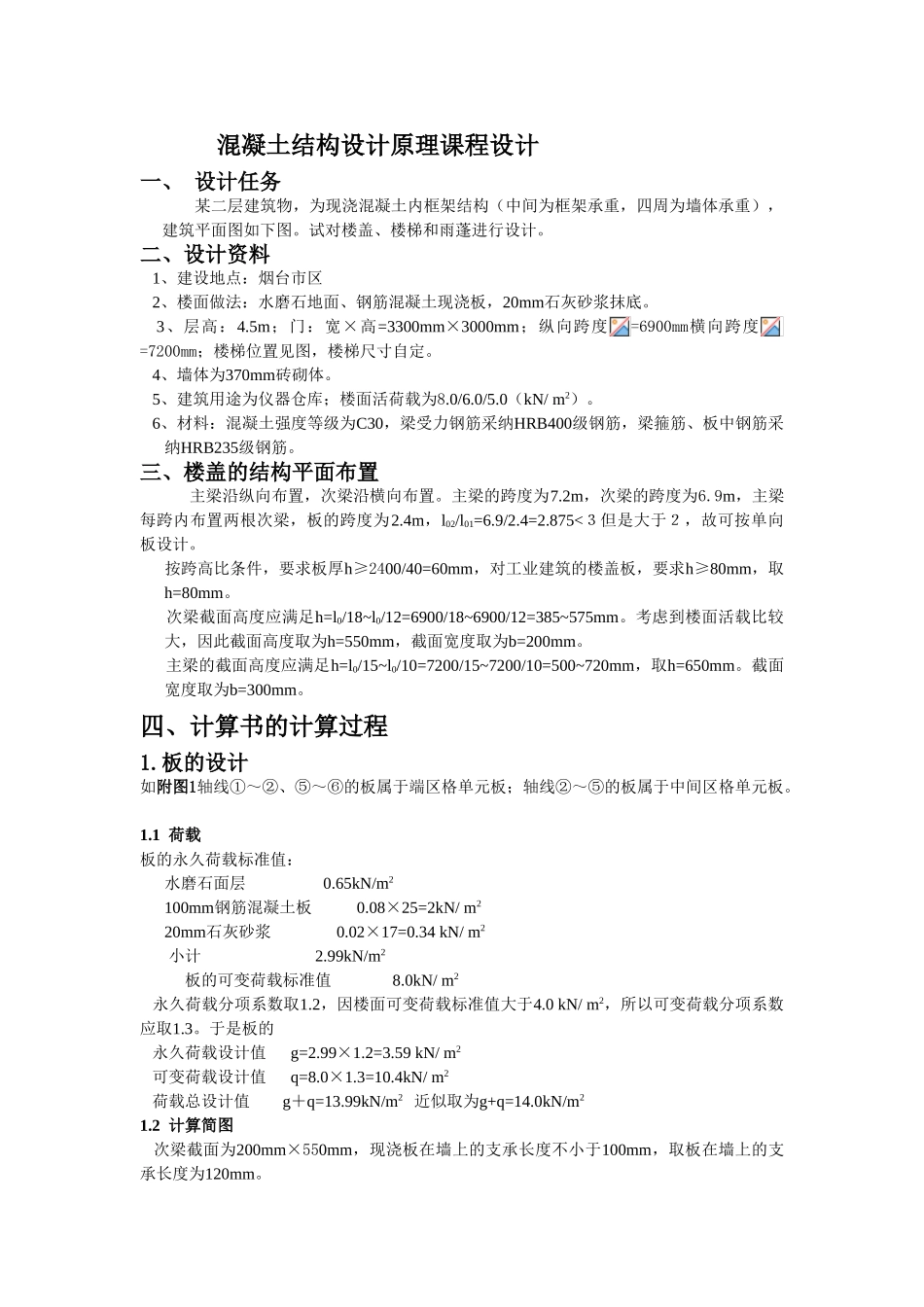

混凝土结构设计原理课程设计

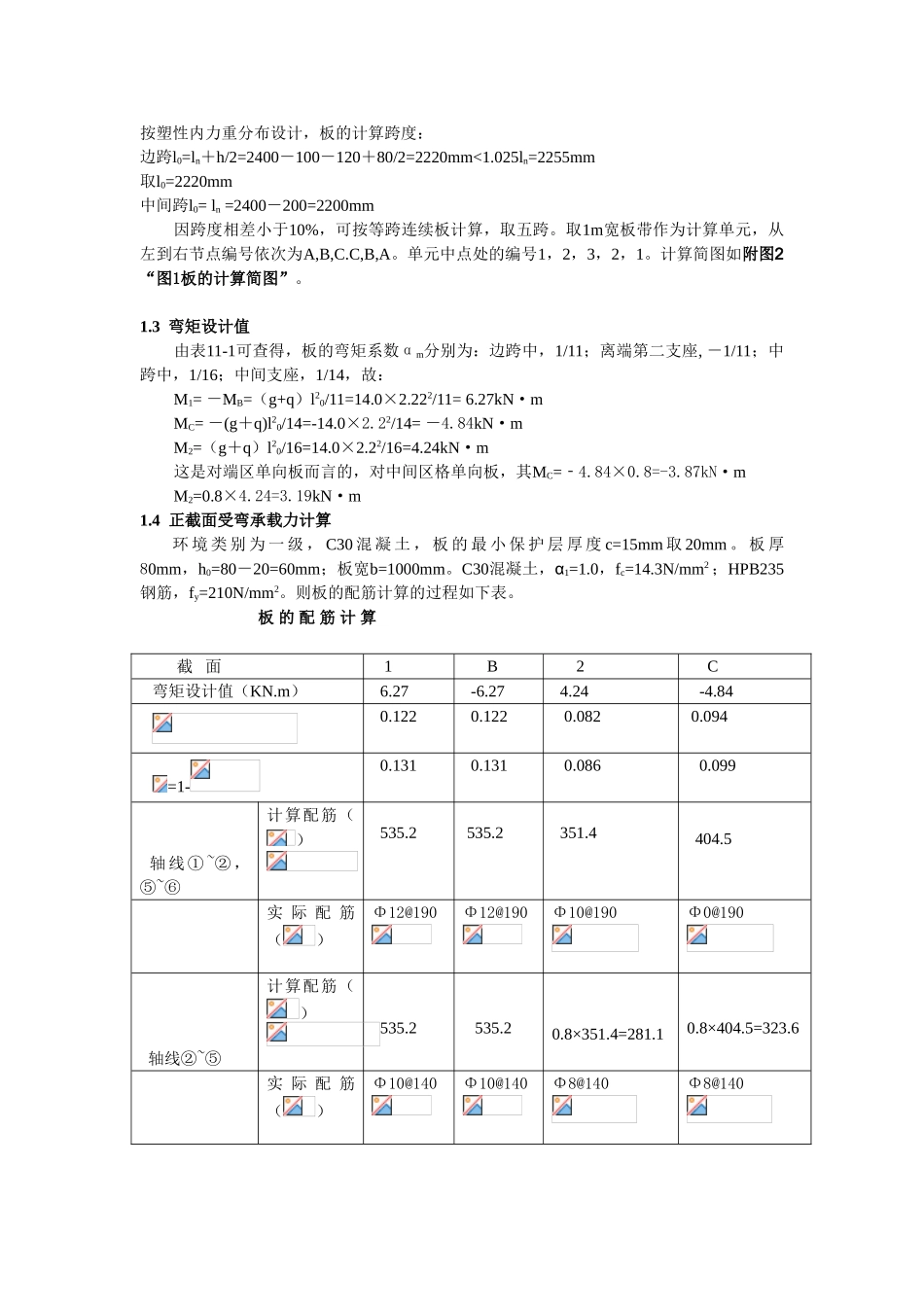

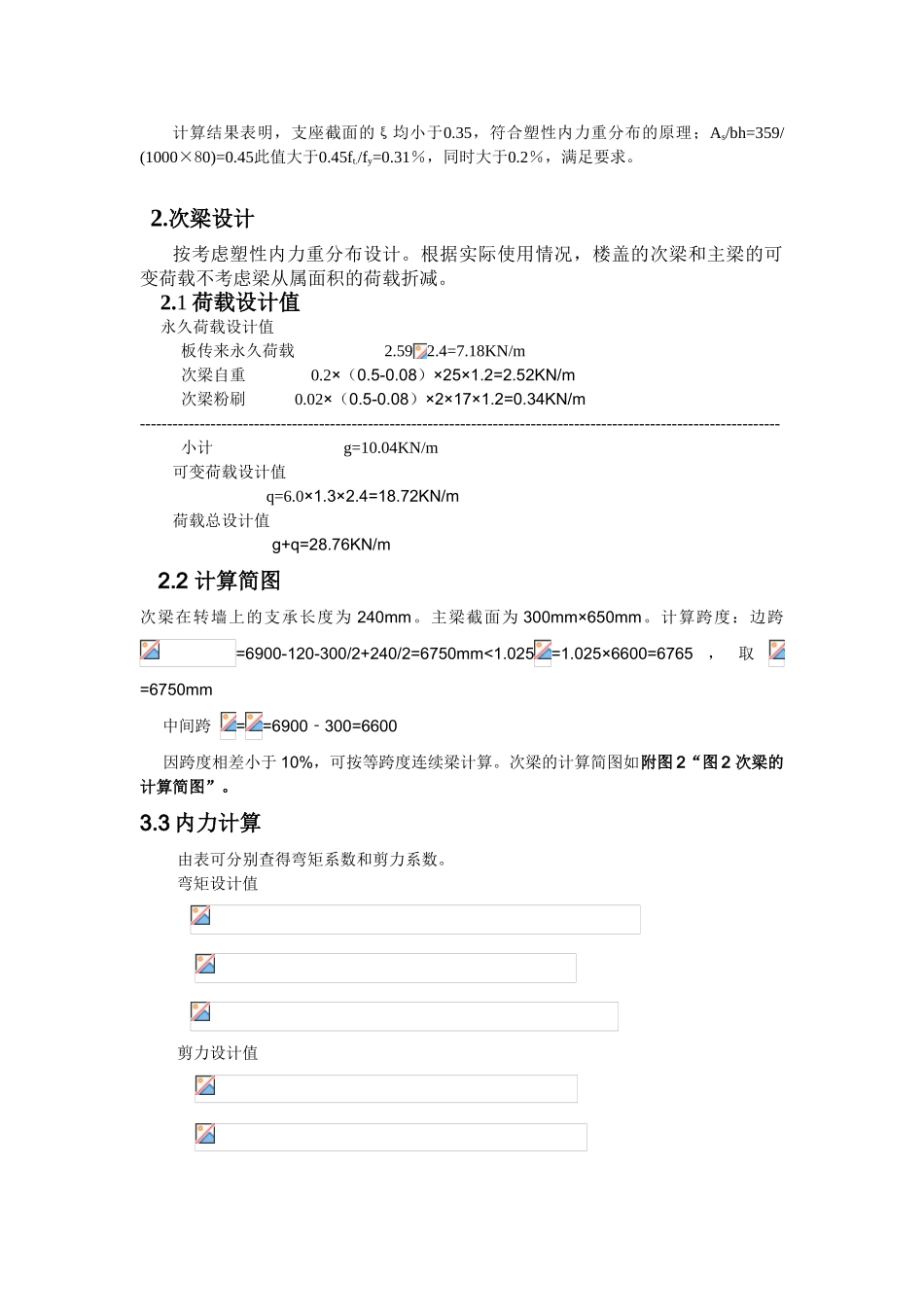

混凝土结构设计原理课程设计一、 设计任务某二层建筑物，为现浇混凝土内框架结构（中间为框架承重，四周为墙体承重），建筑平面图如下图。试对楼盖、楼梯和雨蓬进行设计。二、设计资料 1、建设地点：烟台市区 2、楼面做法：水磨石地面、钢筋混凝土现浇板，20mm石灰砂浆抹底。 3、层高：4.5m；门：宽×高=3300mm×3000mm；纵向跨度=6900mm横向跨度=7200mm；楼梯位置见图，楼梯尺寸自定。 4、墙体为370mm砖砌体。 5、建筑用途为仪器仓库；楼面活荷载为8.0/6.0/5.0（kN/ m2）。 6、材料：混凝土强度等级为C30，梁受力钢筋采纳HRB400级钢筋，梁箍筋、板中钢筋采纳HRB235级钢筋。三、楼盖的结构平面布置 主梁沿纵向布置，次梁沿横向布置。主梁的跨度为7.2m，次梁的跨度为6.9m，主梁每跨内布置两根次梁，板的跨度为2.4m，l02/l01=6.9/2.4=2.875<３但是大于２，故可按单向板设计。 按跨高比条件，要求板厚h≥2400/40=60mm，对工业建筑的楼盖板，要求h≥80mm，取h=80mm。 次梁截面高度应满足h=l0/18~l0/12=6900/18~6900/12=385~575mm。考虑到楼面活载比较大，因此截面高度取为h=550mm，截面宽度取为b=200mm。 主梁的截面高度应满足h=l0/15~l0/10=7200/15~7200/10=500~720mm，取h=650mm。截面宽度取为b=300mm。四、计算书的计算过程1.板的设计如附图1轴线①～②、⑤～⑥的板属于端区格单元板；轴线②～⑤的板属于中间区格单元板。1.1 荷载板的永久荷载标准值： 水磨石面层 0.65kN/m2 100mm钢筋混凝土板 0.08×25=2kN/ m2 20mm石灰砂浆 0.02×17=0.34 kN/ m2 小计 2.99kN/m2 板的可变荷载标准值 8.0kN/ m2 永久荷载分项系数取1.2，因楼面可变荷载标准值大于4.0 kN/ m2，所以可变荷载分项系数应取1.3。于是板的 永久荷载设计值 g=2.99×1.2=3.59 kN/ m2 可变荷载设计值 q=8.0×1.3=10.4kN/ m2 荷载总设计值 g＋q=13.99kN/m2 近似取为g+q=14.0kN/m2 1.2 计算简图 次梁截面为200mm×550mm，现浇板在墙上的支承长度不小于100mm，取板在墙上的支承长度为120mm。按塑性内力重分布设计，板的计算跨度：边跨l0=ln＋h/2=2400－100－120＋80/2=2220mm<1.025ln=2255mm取l0=2220mm中间跨l0= ln =2400－200=2200mm因跨度相差小于10%，可按等跨连续板计算，取五跨。取1m宽板带作为计算单元，从左到右节点编号依次为A,B,C.C,B,A。单元中点处的编号1，2，3，2，1。计算简图如附图2“图1板的计算简图”。1.3 弯矩设计值由表11-1...
