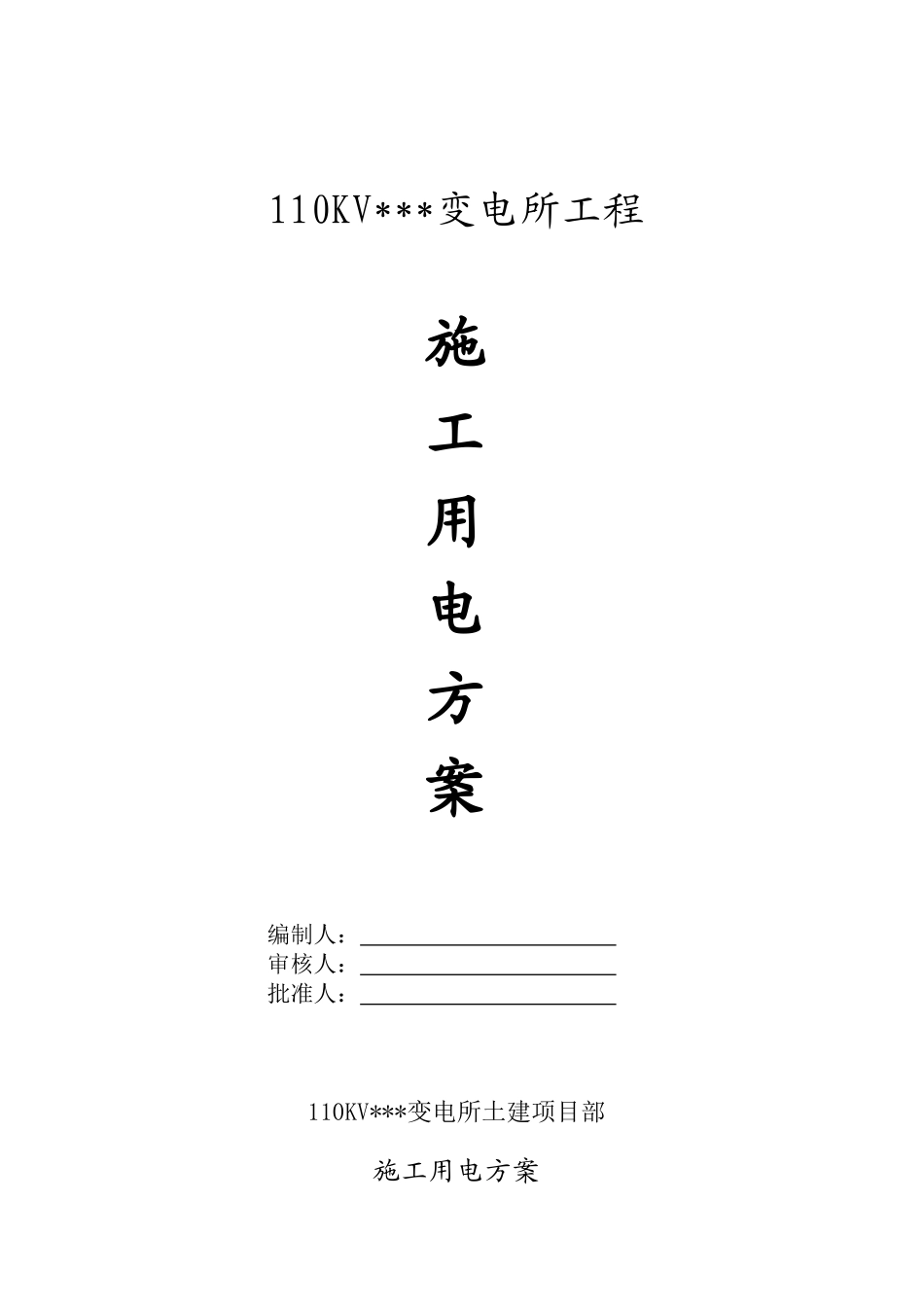

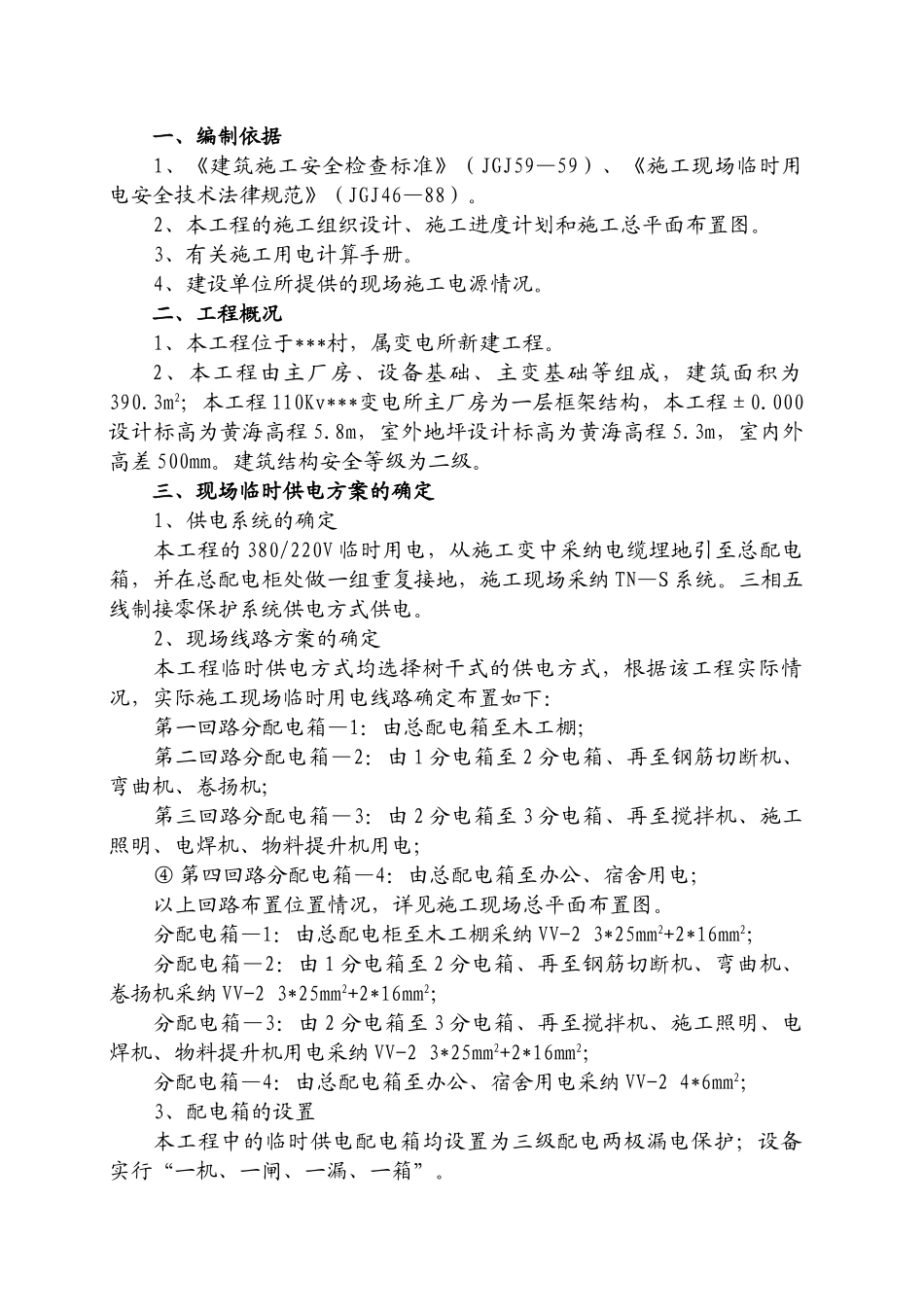

110KV***变电所工程施工用电方案编制人： 审核人： 批准人： 110KV***变电所土建项目部施工用电方案一、编制依据1、《建筑施工安全检查标准》（JGJ59—59）、《施工现场临时用电安全技术法律规范》（JGJ46—88）
2、本工程的施工组织设计、施工进度计划和施工总平面布置图
3、有关施工用电计算手册
4、建设单位所提供的现场施工电源情况
二、工程概况1、本工程位于***村，属变电所新建工程
2、本工程由主厂房、设备基础、主变基础等组成，建筑面积为390
3m2；本工程 110Kv***变电所主厂房为一层框架结构，本工程±0
000设计标高为黄海高程 5
8m，室外地坪设计标高为黄海高程 5
3m，室内外高差 500mm
建筑结构安全等级为二级
三、现场临时供电方案的确定1、供电系统的确定本工程的 380/220V 临时用电，从施工变中采纳电缆埋地引至总配电箱，并在总配电柜处做一组重复接地，施工现场采纳 TN—S 系统
三相五线制接零保护系统供电方式供电
2、现场线路方案的确定本工程临时供电方式均选择树干式的供电方式，根据该工程实际情况，实际施工现场临时用电线路确定布置如下：第一回路分配电箱—1：由总配电箱至木工棚；第二回路分配电箱—2：由 1 分电箱至 2 分电箱、再至钢筋切断机、弯曲机、卷扬机；第三回路分配电箱—3：由 2 分电箱至 3 分电箱、再至搅拌机、施工照明、电焊机、物料提升机用电；④ 第四回路分配电箱—4：由总配电箱至办公、宿舍用电；以上回路布置位置情况，详见施工现场总平面布置图
分配电箱—1：由总配电柜至木工棚采纳 VV-2 3*25mm2+2*16mm2；分配电箱—2：由 1 分电箱至 2 分电箱、再至钢筋切断机、弯曲机、卷扬机采纳 VV-2 3*25mm2+2*16mm2；分配电箱—3：由 2 分电箱至 3 分电箱、再至搅拌机、施工照明、电焊
