湘潭万达B地块落地式脚手架

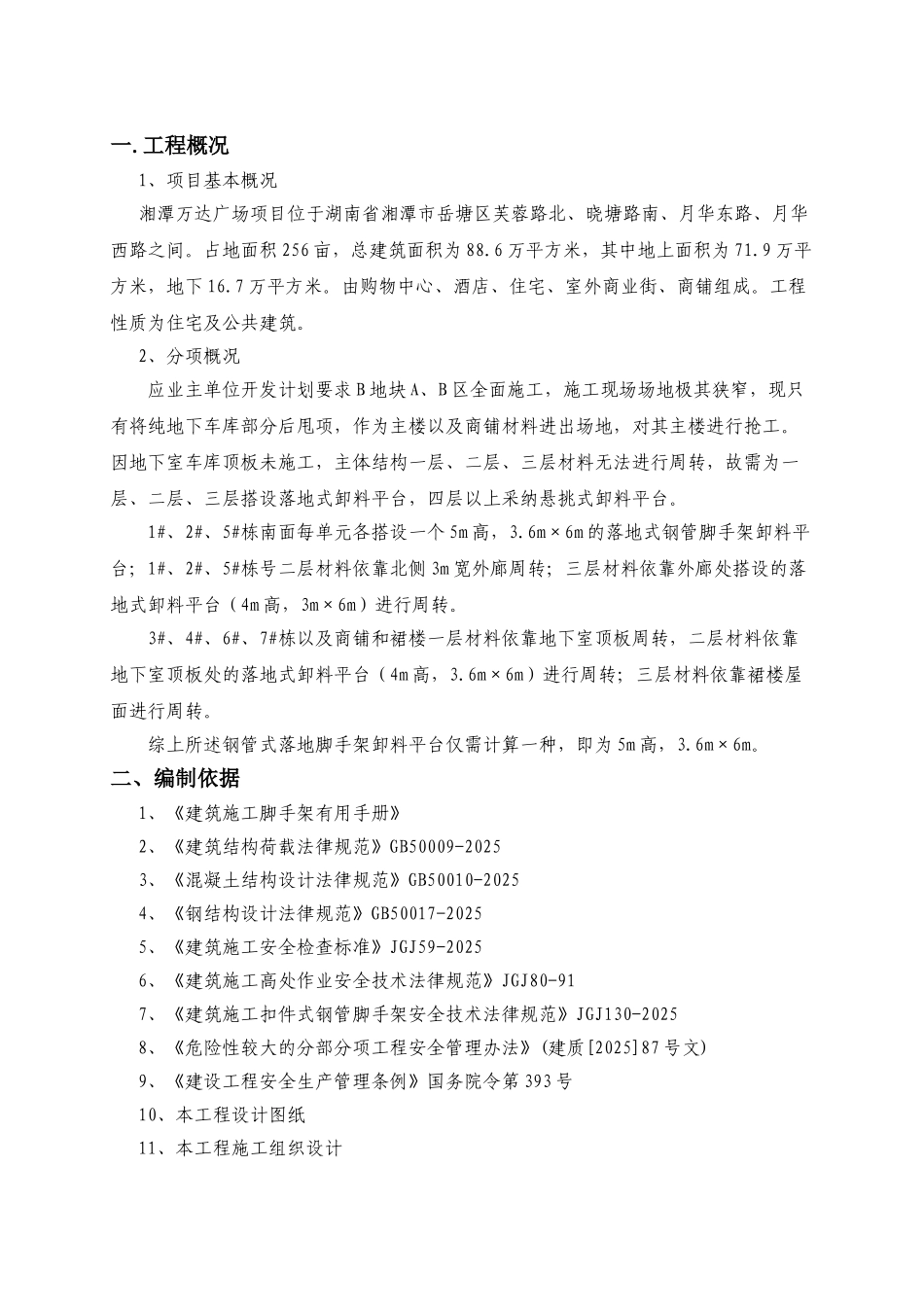

一.工程概况1、项目基本概况湘潭万达广场项目位于湖南省湘潭市岳塘区芙蓉路北、晓塘路南、月华东路、月华西路之间。占地面积 256 亩，总建筑面积为 88.6 万平方米，其中地上面积为 71.9 万平方米，地下 16.7 万平方米。由购物中心、酒店、住宅、室外商业街、商铺组成。工程性质为住宅及公共建筑。2、分项概况 应业主单位开发计划要求 B 地块 A、B 区全面施工，施工现场场地极其狭窄，现只有将纯地下车库部分后甩项，作为主楼以及商铺材料进出场地，对其主楼进行抢工。因地下室车库顶板未施工，主体结构一层、二层、三层材料无法进行周转，故需为一层、二层、三层搭设落地式卸料平台，四层以上采纳悬挑式卸料平台。 1#、2#、5#栋南面每单元各搭设一个 5m 高，3.6m×6m 的落地式钢管脚手架卸料平台；1#、2#、5#栋号二层材料依靠北侧 3m 宽外廊周转；三层材料依靠外廊处搭设的落地式卸料平台（4m 高，3m×6m）进行周转。 3#、4#、6#、7#栋以及商铺和裙楼一层材料依靠地下室顶板周转，二层材料依靠地下室顶板处的落地式卸料平台（4m 高，3.6m×6m）进行周转；三层材料依靠裙楼屋面进行周转。 综上所述钢管式落地脚手架卸料平台仅需计算一种，即为 5m 高，3.6m×6m。二、编制依据1、《建筑施工脚手架有用手册》2、《建筑结构荷载法律规范》GB50009-20253、《混凝土结构设计法律规范》GB50010-20254、《钢结构设计法律规范》GB50017-20255、《建筑施工安全检查标准》JGJ59-20256、《建筑施工高处作业安全技术法律规范》JGJ80-917、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20258、《危险性较大的分部分项工程安全管理办法》(建质[2025]87 号文)9、《建设工程安全生产管理条例》国务院令第 393 号10、本工程设计图纸11、本工程施工组织设计三、施工工艺技术设计参数（1）施工准备材料、机具选用： φ48*3.0 钢管、铸铁扣件、C16 短钢筋、竹条板、铁丝、扳手。设计说明：本设计有关取值：平台支架采纳 φ48×3.0 钢管及可锻铸铁扣件搭设；立杆纵距1.2m，立杆横距 1.2m，距地面 200mm 设立纵横扫地杆，步距 1.5m；平台底钢管间距离为 400mm，水平杆与立杆连接采纳单扣件。施工均布荷载 2kN/m2，脚手板铺设层数为 1层，活荷载同时计算层数：1 层。卸料平台周圈用密目网满布。卸料平台靠外边的三个面方向及架体内部立杆均设立通长纵向剪刀撑，横向每隔一步设置横向剪刀撑。两步两跨设置连墙件。 所有材...
