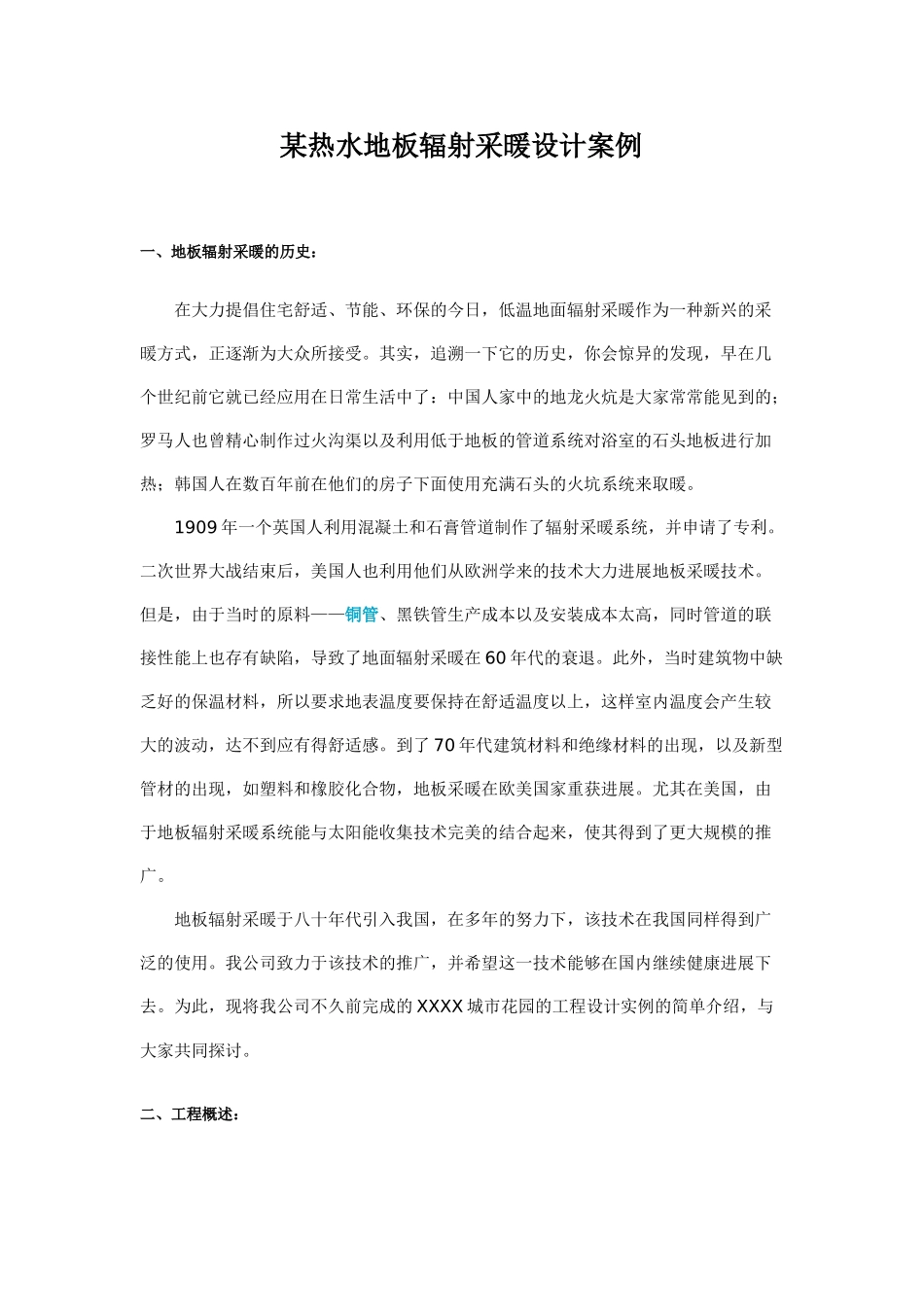

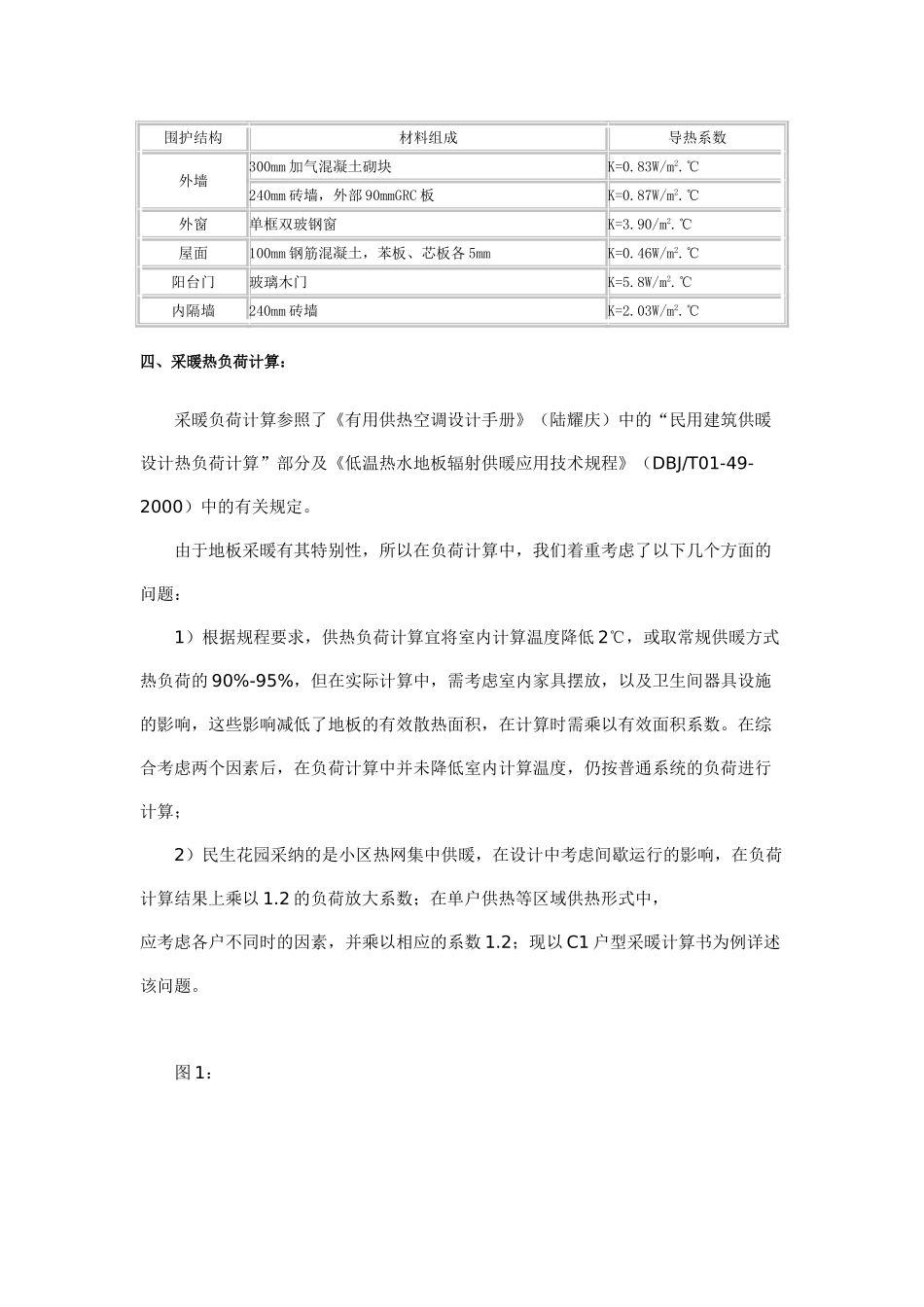

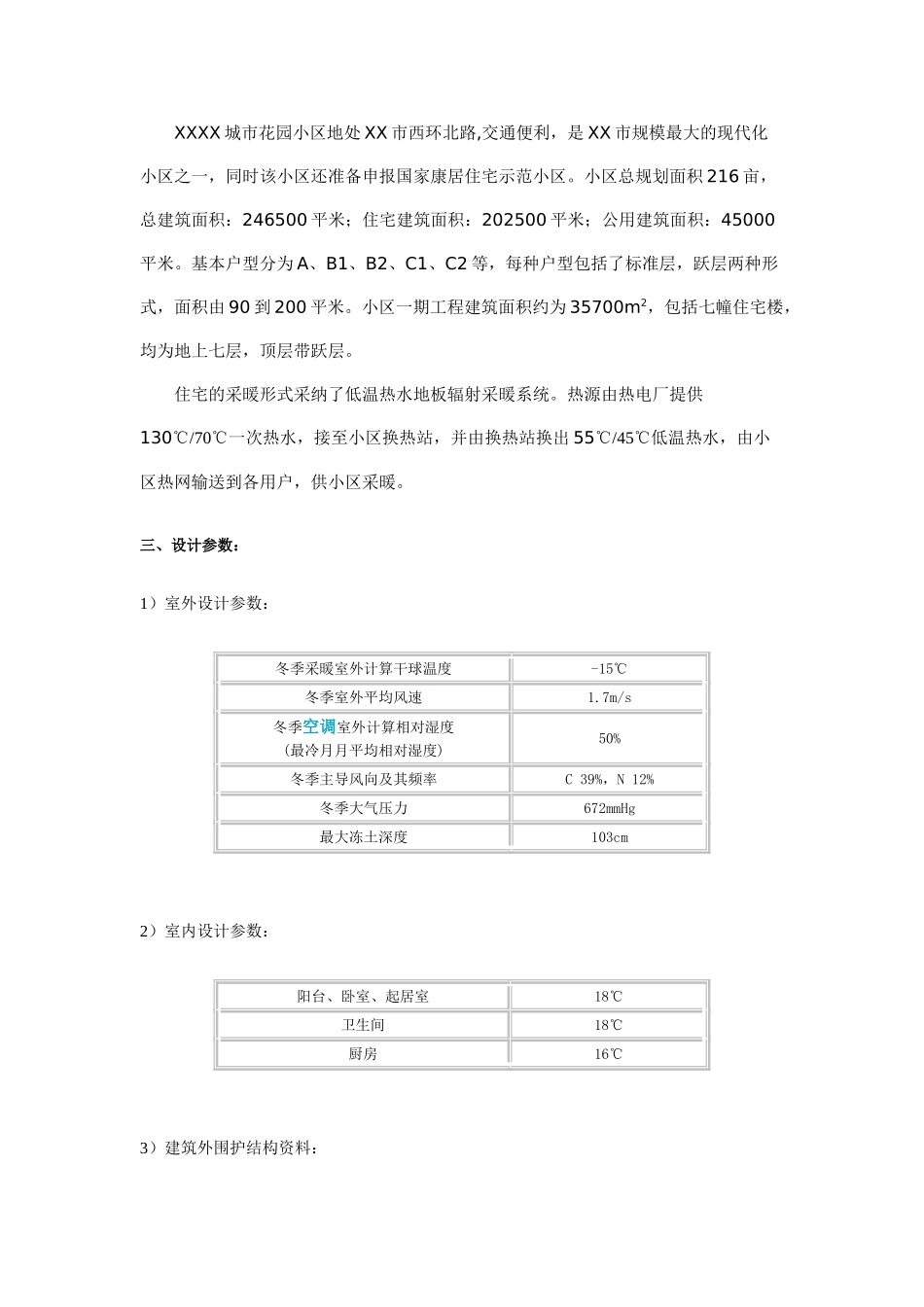

某热水地板辐射采暖设计案例一、地板辐射采暖的历史： 在大力提倡住宅舒适、节能、环保的今日，低温地面辐射采暖作为一种新兴的采暖方式，正逐渐为大众所接受。其实，追溯一下它的历史，你会惊异的发现，早在几个世纪前它就已经应用在日常生活中了：中国人家中的地龙火炕是大家常常能见到的；罗马人也曾精心制作过火沟渠以及利用低于地板的管道系统对浴室的石头地板进行加热；韩国人在数百年前在他们的房子下面使用充满石头的火坑系统来取暖。 1909 年一个英国人利用混凝土和石膏管道制作了辐射采暖系统，并申请了专利。二次世界大战结束后，美国人也利用他们从欧洲学来的技术大力进展地板采暖技术。但是，由于当时的原料——铜管、黑铁管生产成本以及安装成本太高，同时管道的联接性能上也存有缺陷，导致了地面辐射采暖在 60 年代的衰退。此外，当时建筑物中缺乏好的保温材料，所以要求地表温度要保持在舒适温度以上，这样室内温度会产生较大的波动，达不到应有得舒适感。到了 70 年代建筑材料和绝缘材料的出现，以及新型管材的出现，如塑料和橡胶化合物，地板采暖在欧美国家重获进展。尤其在美国，由于地板辐射采暖系统能与太阳能收集技术完美的结合起来，使其得到了更大规模的推广。 地板辐射采暖于八十年代引入我国，在多年的努力下，该技术在我国同样得到广泛的使用。我公司致力于该技术的推广，并希望这一技术能够在国内继续健康进展下去。为此，现将我公司不久前完成的 XXXX 城市花园的工程设计实例的简单介绍，与大家共同探讨。 二、工程概述： XXXX 城市花园小区地处 XX 市西环北路,交通便利，是 XX 市规模最大的现代化小区之一，同时该小区还准备申报国家康居住宅示范小区。小区总规划面积 216 亩，总建筑面积：246500 平米；住宅建筑面积：202500 平米；公用建筑面积：45000平米。基本户型分为 A、B1、B2、C1、C2 等，每种户型包括了标准层，跃层两种形式，面积由 90 到 200 平米。小区一期工程建筑面积约为 35700m2，包括七幢住宅楼，均为地上七层，顶层带跃层。 住宅的采暖形式采纳了低温热水地板辐射采暖系统。热源由热电厂提供130℃/70℃一次热水，接至小区换热站，并由换热站换出 55℃/45℃低温热水，由小区热网输送到各用户，供小区采暖。 三、设计参数：1）室外设计参数：冬季采暖室外计算干球温度-15℃冬季室外平均风速1.7m/s冬季空调室外计算相对湿度(最冷月月平均相对湿度)50%冬季主导风向及...
