热电厂锅炉空气预热器安装作业指导书VIP专享

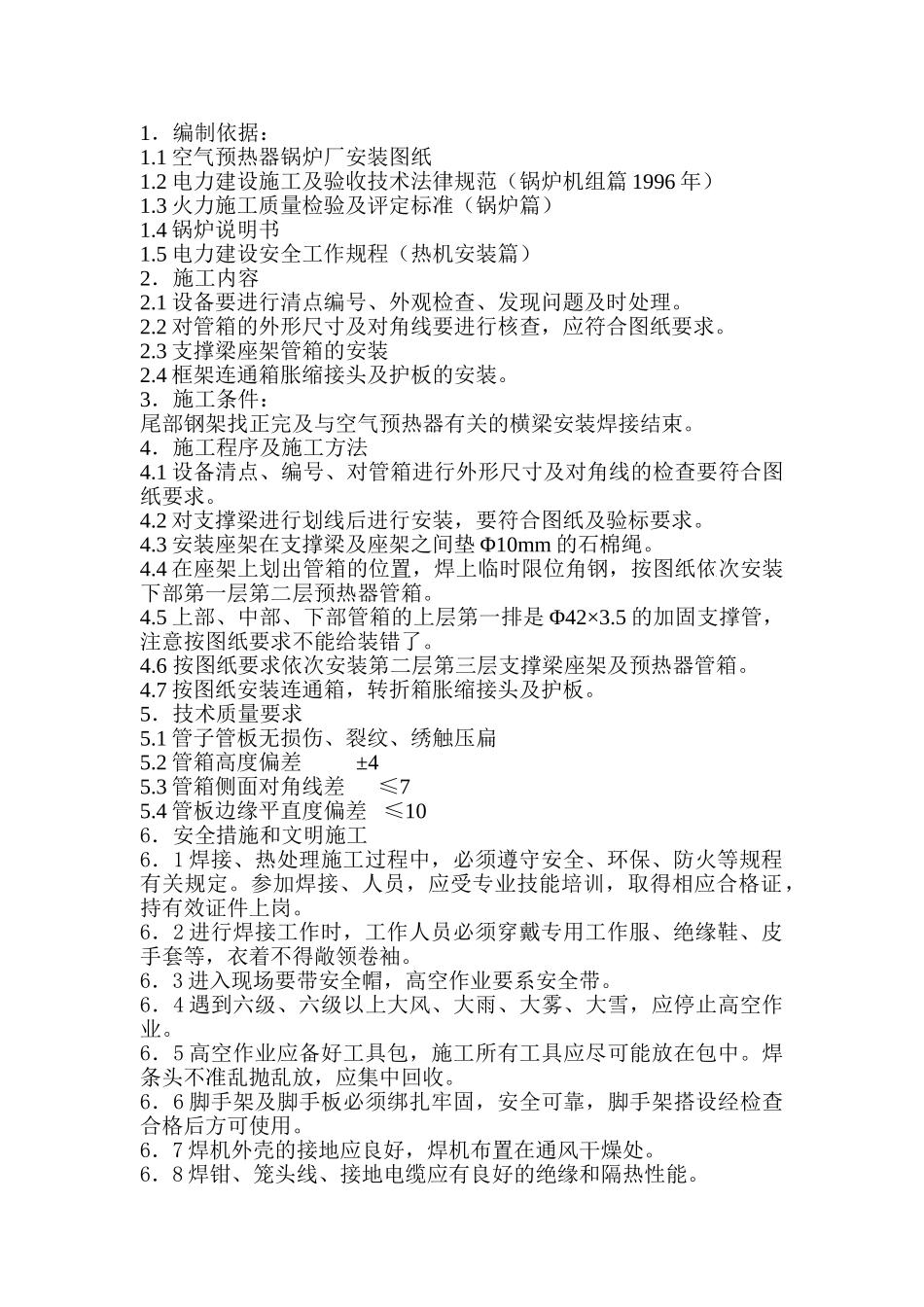

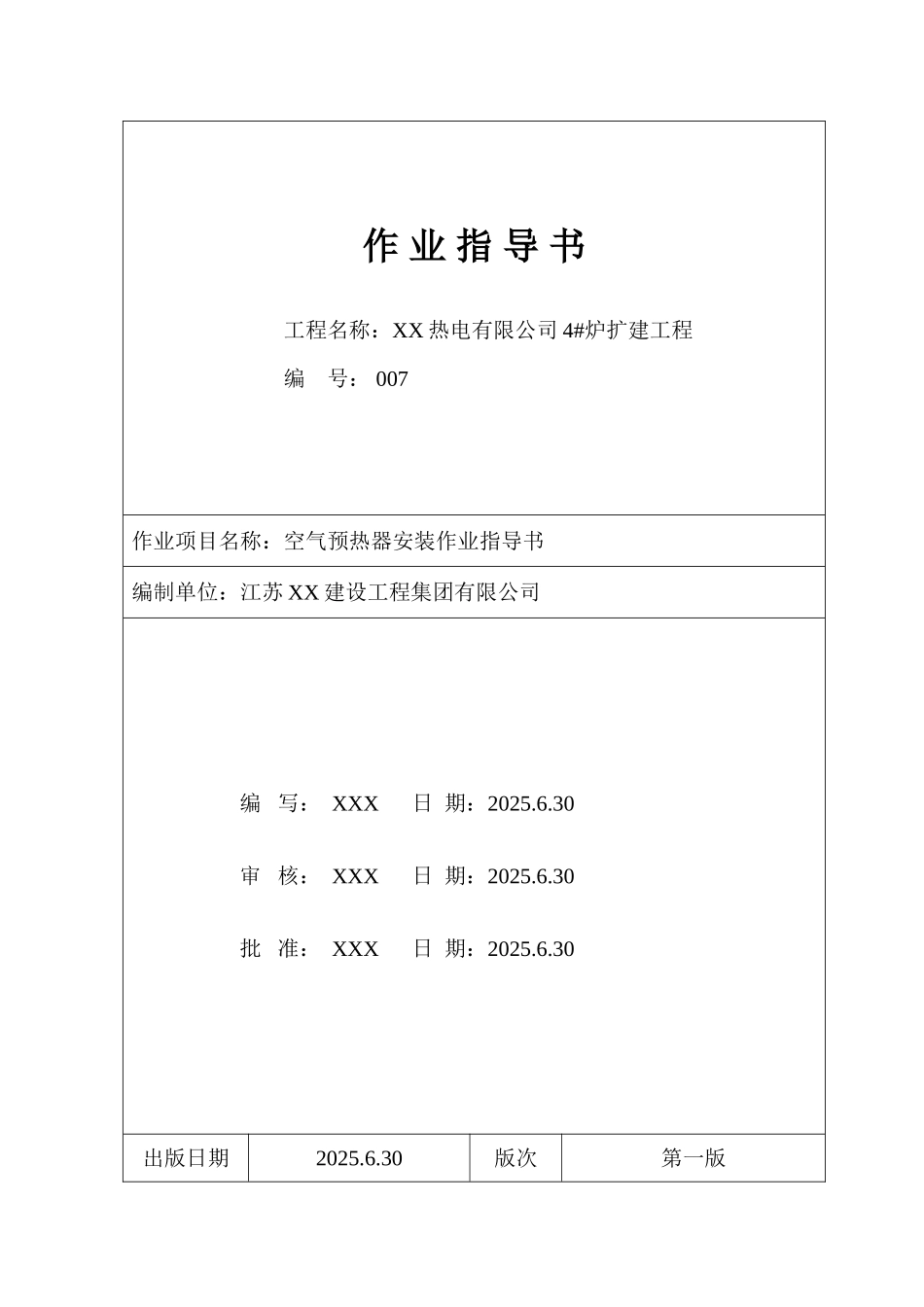

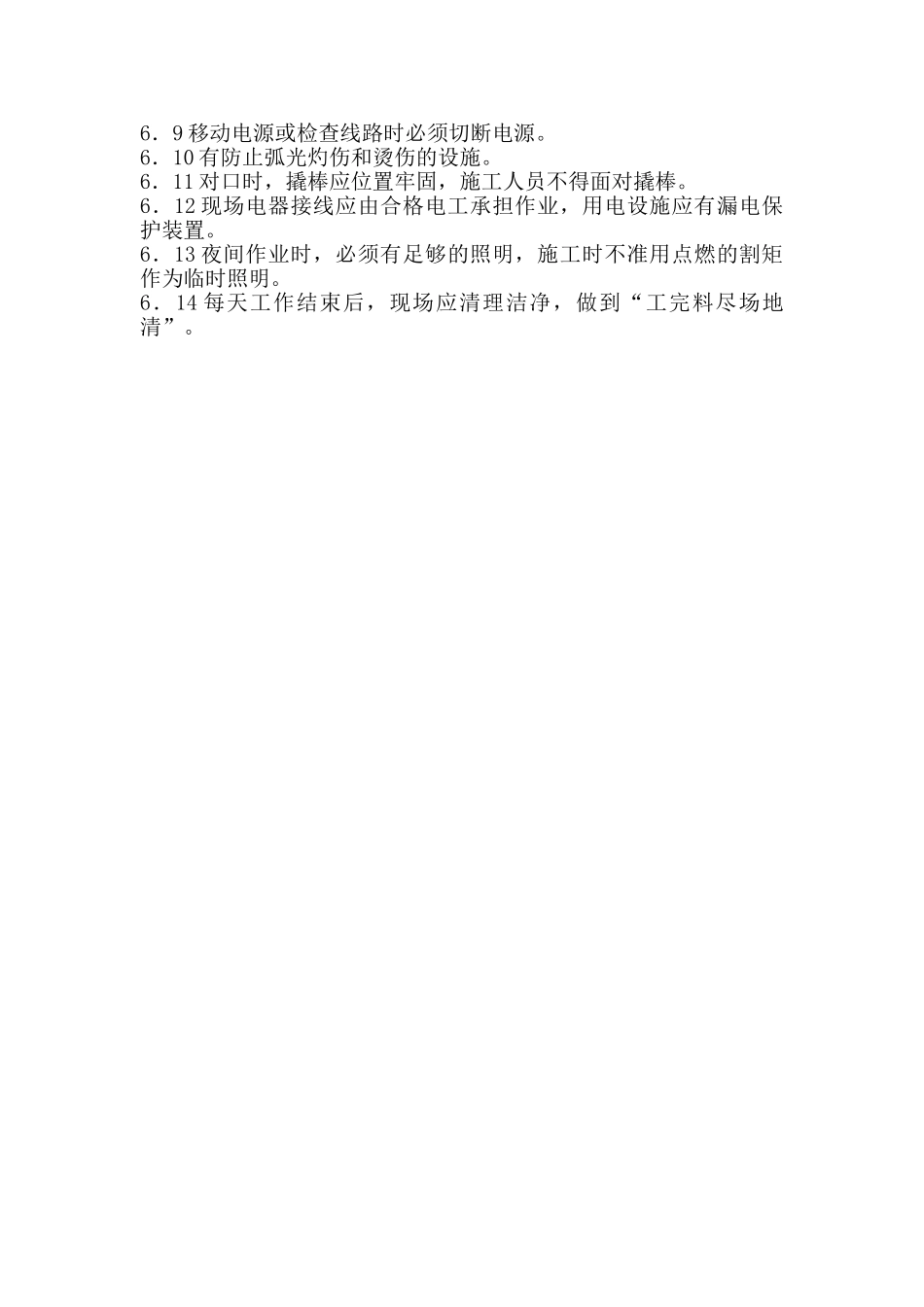

作 业 指 导 书工程名称：XX 热电有限公司 4#炉扩建工程编 号： 007作业项目名称：空气预热器安装作业指导书编制单位：江苏 XX 建设工程集团有限公司编 写： XXX 日 期：2025.6.30审 核： XXX 日 期：2025.6.30批 准： XXX 日 期：2025.6.30出版日期2025.6.30版次第一版1．编制依据：1.1 空气预热器锅炉厂安装图纸1.2 电力建设施工及验收技术法律规范（锅炉机组篇 1996 年）1.3 火力施工质量检验及评定标准（锅炉篇）1.4 锅炉说明书1.5 电力建设安全工作规程（热机安装篇）2．施工内容2.1 设备要进行清点编号、外观检查、发现问题及时处理。2.2 对管箱的外形尺寸及对角线要进行核查，应符合图纸要求。2.3 支撑梁座架管箱的安装2.4 框架连通箱胀缩接头及护板的安装。3．施工条件：尾部钢架找正完及与空气预热器有关的横梁安装焊接结束。4．施工程序及施工方法4.1 设备清点、编号、对管箱进行外形尺寸及对角线的检查要符合图纸要求。4.2 对支撑梁进行划线后进行安装，要符合图纸及验标要求。4.3 安装座架在支撑梁及座架之间垫 Φ10mm 的石棉绳。4.4 在座架上划出管箱的位置，焊上临时限位角钢，按图纸依次安装下部第一层第二层预热器管箱。4.5 上部、中部、下部管箱的上层第一排是 Φ42×3.5 的加固支撑管，注意按图纸要求不能给装错了。4.6 按图纸要求依次安装第二层第三层支撑梁座架及预热器管箱。4.7 按图纸安装连通箱，转折箱胀缩接头及护板。5．技术质量要求5.1 管子管板无损伤、裂纹、绣触压扁5.2 管箱高度偏差 ±45.3 管箱侧面对角线差 ≤75.4 管板边缘平直度偏差 ≤106．安全措施和文明施工6．1 焊接、热处理施工过程中，必须遵守安全、环保、防火等规程有关规定。参加焊接、人员，应受专业技能培训，取得相应合格证，持有效证件上岗。6．2 进行焊接工作时，工作人员必须穿戴专用工作服、绝缘鞋、皮手套等，衣着不得敞领卷袖。6．3 进入现场要带安全帽，高空作业要系安全带。6．4 遇到六级、六级以上大风、大雨、大雾、大雪，应停止高空作业。6．5 高空作业应备好工具包，施工所有工具应尽可能放在包中。焊条头不准乱抛乱放，应集中回收。6．6 脚手架及脚手板必须绑扎牢固，安全可靠，脚手架搭设经检查合格后方可使用。6．7 焊机外壳的接地应良好，焊机布置在通风干燥处。6．8 焊钳、笼头线、接地电缆应有良好的绝缘和隔热性能。6．9 移动电源或检查线路时必须切断电源。6．10...
