热轧工程地下油库综合管线施工技术

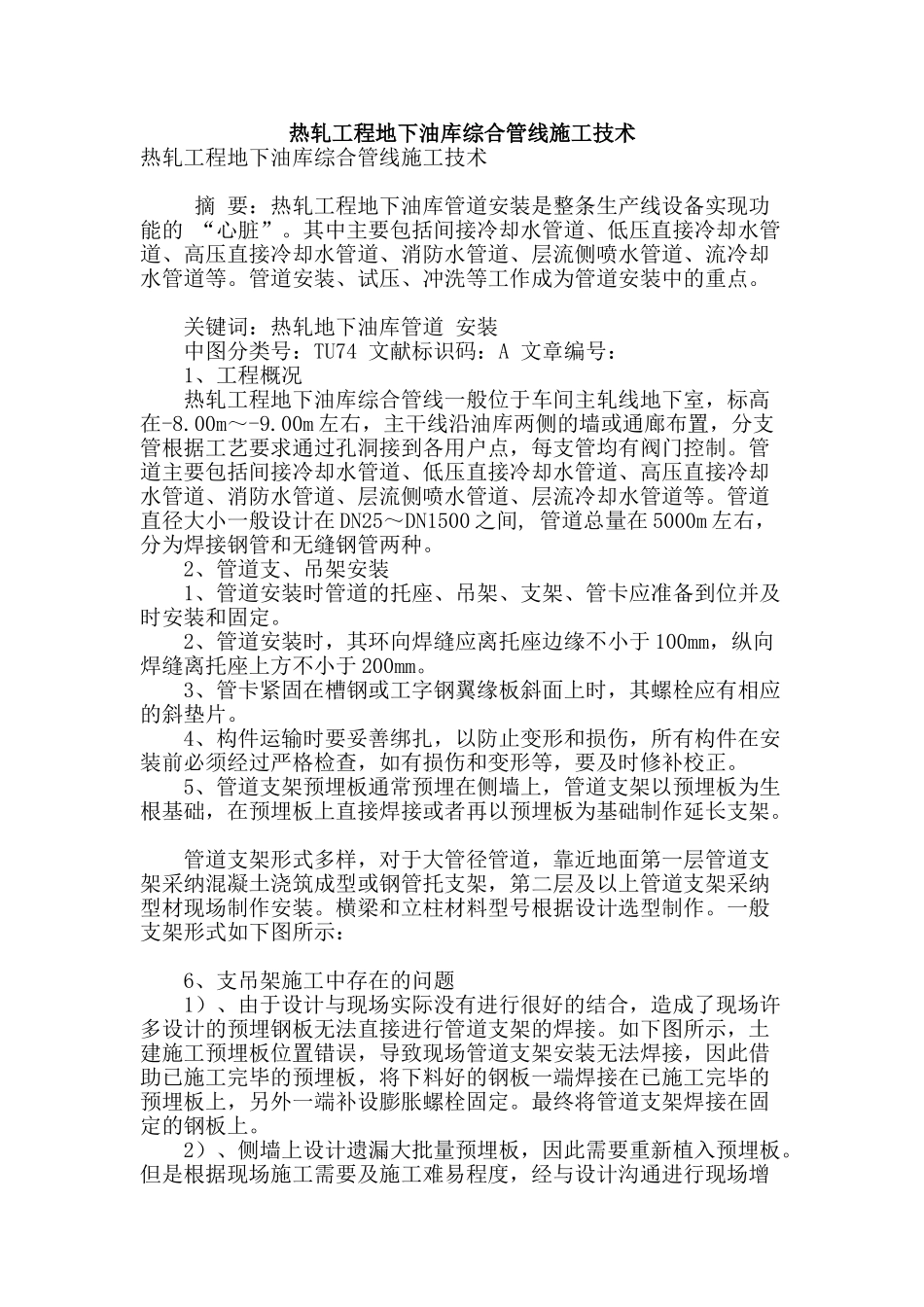

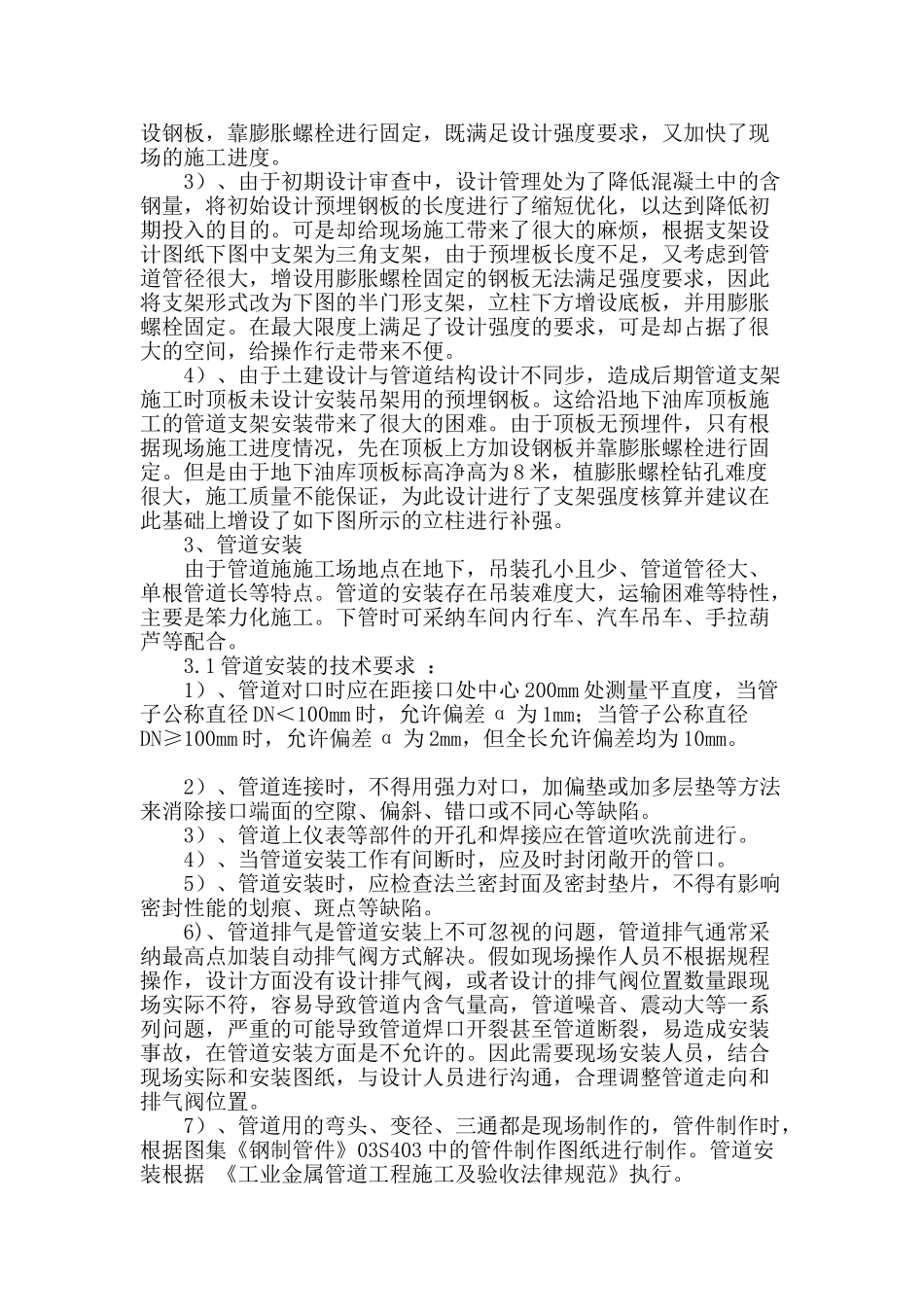

热轧工程地下油库综合管线施工技术热轧工程地下油库综合管线施工技术 摘 要：热轧工程地下油库管道安装是整条生产线设备实现功能的 “心脏”。其中主要包括间接冷却水管道、低压直接冷却水管道、高压直接冷却水管道、消防水管道、层流侧喷水管道、流冷却水管道等。管道安装、试压、冲洗等工作成为管道安装中的重点。 关键词：热轧地下油库管道 安装 中图分类号：TU74 文献标识码：A 文章编号： 1、工程概况 热轧工程地下油库综合管线一般位于车间主轧线地下室，标高在-8.00m～-9.00m 左右，主干线沿油库两侧的墙或通廊布置，分支管根据工艺要求通过孔洞接到各用户点，每支管均有阀门控制。管道主要包括间接冷却水管道、低压直接冷却水管道、高压直接冷却水管道、消防水管道、层流侧喷水管道、层流冷却水管道等。管道直径大小一般设计在 DN25～DN1500 之间, 管道总量在 5000m 左右，分为焊接钢管和无缝钢管两种。 2、管道支、吊架安装 1、管道安装时管道的托座、吊架、支架、管卡应准备到位并及时安装和固定。 2、管道安装时，其环向焊缝应离托座边缘不小于 100mm，纵向焊缝离托座上方不小于 200mm。 3、管卡紧固在槽钢或工字钢翼缘板斜面上时，其螺栓应有相应的斜垫片。 4、构件运输时要妥善绑扎，以防止变形和损伤，所有构件在安装前必须经过严格检查，如有损伤和变形等，要及时修补校正。 5、管道支架预埋板通常预埋在侧墙上，管道支架以预埋板为生根基础，在预埋板上直接焊接或者再以预埋板为基础制作延长支架。 管道支架形式多样，对于大管径管道，靠近地面第一层管道支架采纳混凝土浇筑成型或钢管托支架，第二层及以上管道支架采纳型材现场制作安装。横梁和立柱材料型号根据设计选型制作。一般支架形式如下图所示： 6、支吊架施工中存在的问题 1）、由于设计与现场实际没有进行很好的结合，造成了现场许多设计的预埋钢板无法直接进行管道支架的焊接。如下图所示，土建施工预埋板位置错误，导致现场管道支架安装无法焊接，因此借助已施工完毕的预埋板，将下料好的钢板一端焊接在已施工完毕的预埋板上，另外一端补设膨胀螺栓固定。最终将管道支架焊接在固定的钢板上。 2）、侧墙上设计遗漏大批量预埋板，因此需要重新植入预埋板。但是根据现场施工需要及施工难易程度，经与设计沟通进行现场增设钢板，靠膨胀螺栓进行固定，既满足设计强度要求，又加快了现场的施工进度。 3）、由于初期设计审查中，设计管理处为了...
