独立柱基础计算书VIP专享

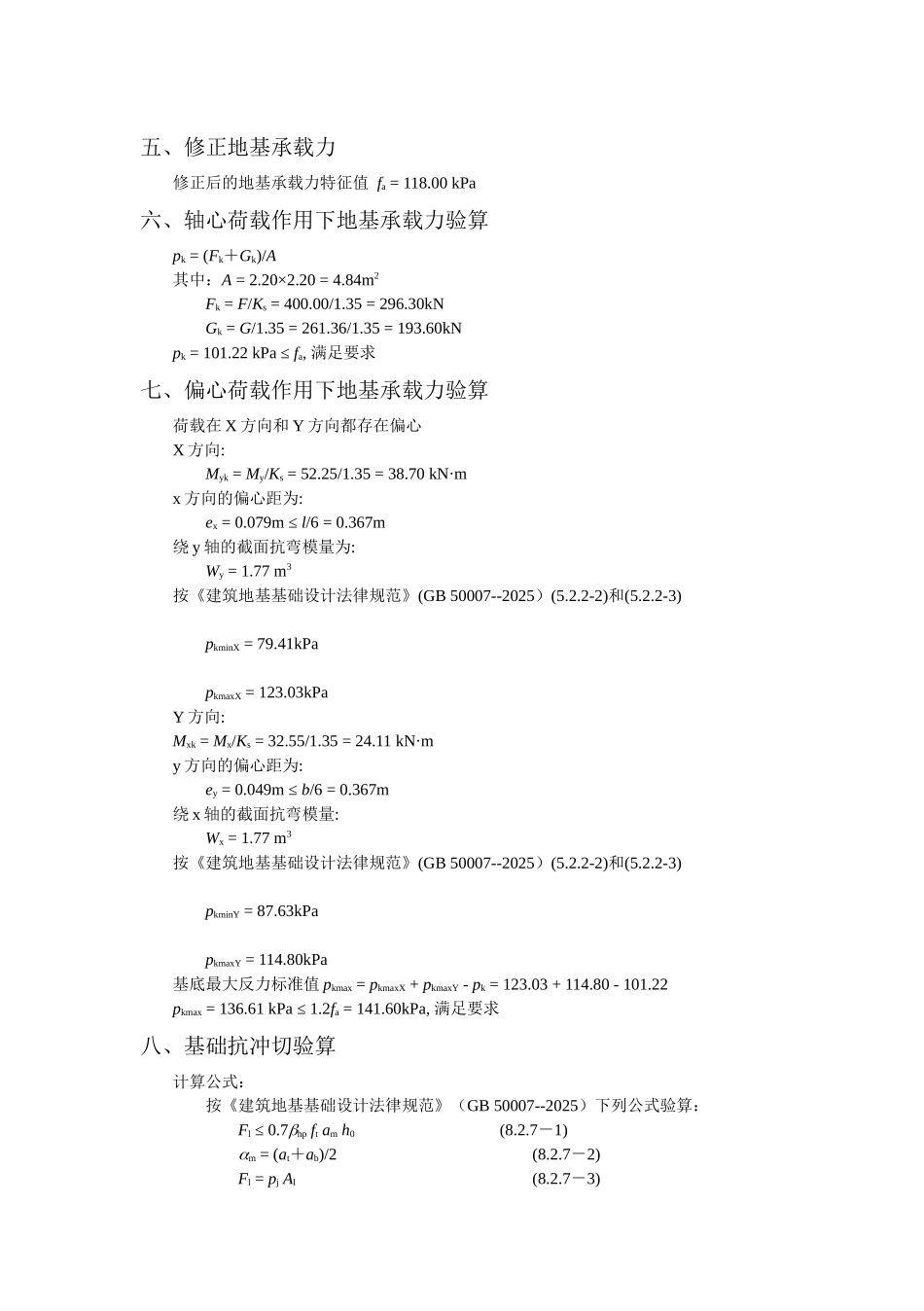

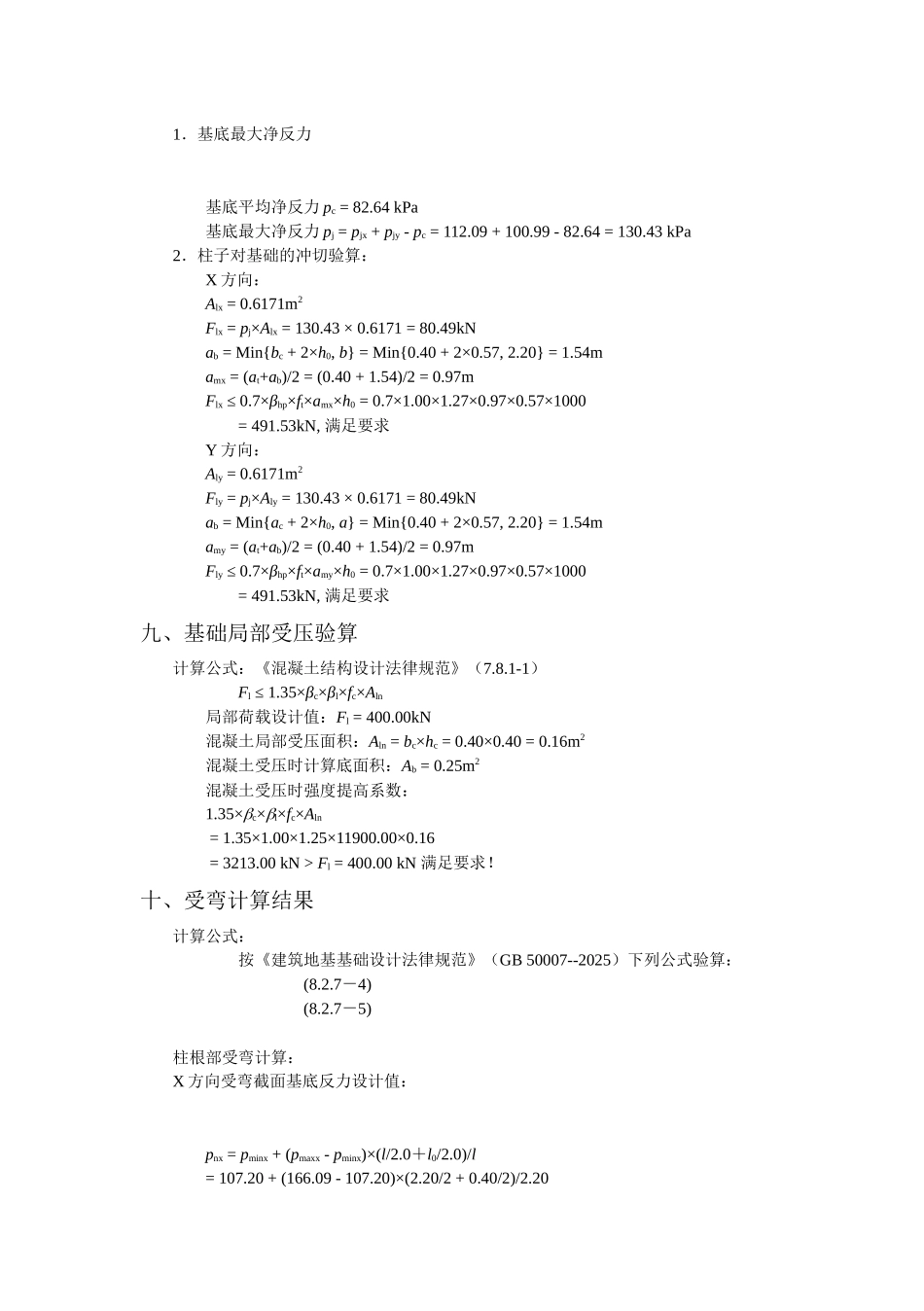

独立柱基础计算书一、基础类型及计算形式基础类型：锥型柱基计算形式：程序自动计算二、依据法律规范《建筑地基基础设计法律规范》（GB 50007--2025）《混凝土结构设计法律规范》（GB 50010--2025）三、几何数据及材料特性自动计算所得尺寸：B1 = 1100mm, W1 = 1100mmH1 = 200mm, H2 = 450mm B = 400mm, H = 400mm基础沿 x 方向的长度 l = 2B1 = 2.20 m基础沿 y 方向的长度 b = 2W1 = 2.20 m埋深 d = 2000mmas = 80mm材料特性：混凝土： C25钢筋： HRB335(20MnSi)四、荷载数据1．作用在基础顶部的基本组合荷载竖向荷载 F = 400.00kN基础自重和基础上的土重为:G = 1.35×γm×l×b×d = 1.35×20.0×2.20×2.20×2.00 = 261.36kNMx = 54.00kN·mMy = 23.00kN·mVx = 45.00kNVy = 33.00kN2．作用在基础底部的弯矩设计值绕 X 轴弯矩: M0x = Mx - Vy×(H1 + H2) = 54.00 - 33.00 ×(0.20 + 0.45) = 32.55kN·m绕 Y 轴弯矩: M0y = My + Vx×(H1 + H2) = 23.00 + 45.00 × (0.20 + 0.45) = 52.25kN·m3．折减系数 Ks = 1.35五、修正地基承载力修正后的地基承载力特征值 fa = 118.00 kPa六、轴心荷载作用下地基承载力验算pk = (Fk＋Gk)/A其中：A = 2.20×2.20 = 4.84m2Fk = F/Ks = 400.00/1.35 = 296.30kN Gk = G/1.35 = 261.36/1.35 = 193.60kN pk = 101.22 kPa ≤ fa, 满足要求七、偏心荷载作用下地基承载力验算荷载在 X 方向和 Y 方向都存在偏心X 方向: Myk = My/Ks = 52.25/1.35 = 38.70 kN·mx 方向的偏心距为: ex = 0.079m ≤ l/6 = 0.367m绕 y 轴的截面抗弯模量为: Wy = 1.77 m3按《建筑地基基础设计法律规范》(GB 50007--2025）(5.2.2-2)和(5.2.2-3)pkminX = 79.41kPapkmaxX = 123.03kPaY 方向:Mxk = Mx/Ks = 32.55/1.35 = 24.11 kN·my 方向的偏心距为: ey = 0.049m ≤ b/6 = 0.367m绕 x 轴的截面抗弯模量: Wx = 1.77 m3按《建筑地基基础设计法律规范》(GB 50007--2025）(5.2.2-2)和(5.2.2-3)pkminY = 87.63kPapkmaxY = 114.80kPa基底最大反力标准值 pkmax = pkmaxX + pkmaxY - pk = 123.03 + 114.80 - 101.22pkmax = 136.61 kPa ≤ 1.2fa = 141.60kPa, 满足要求八、基础抗冲切验算计算公式：按《建筑地基基础设计法律规范...
