球磨机安装施工方案VIP专享

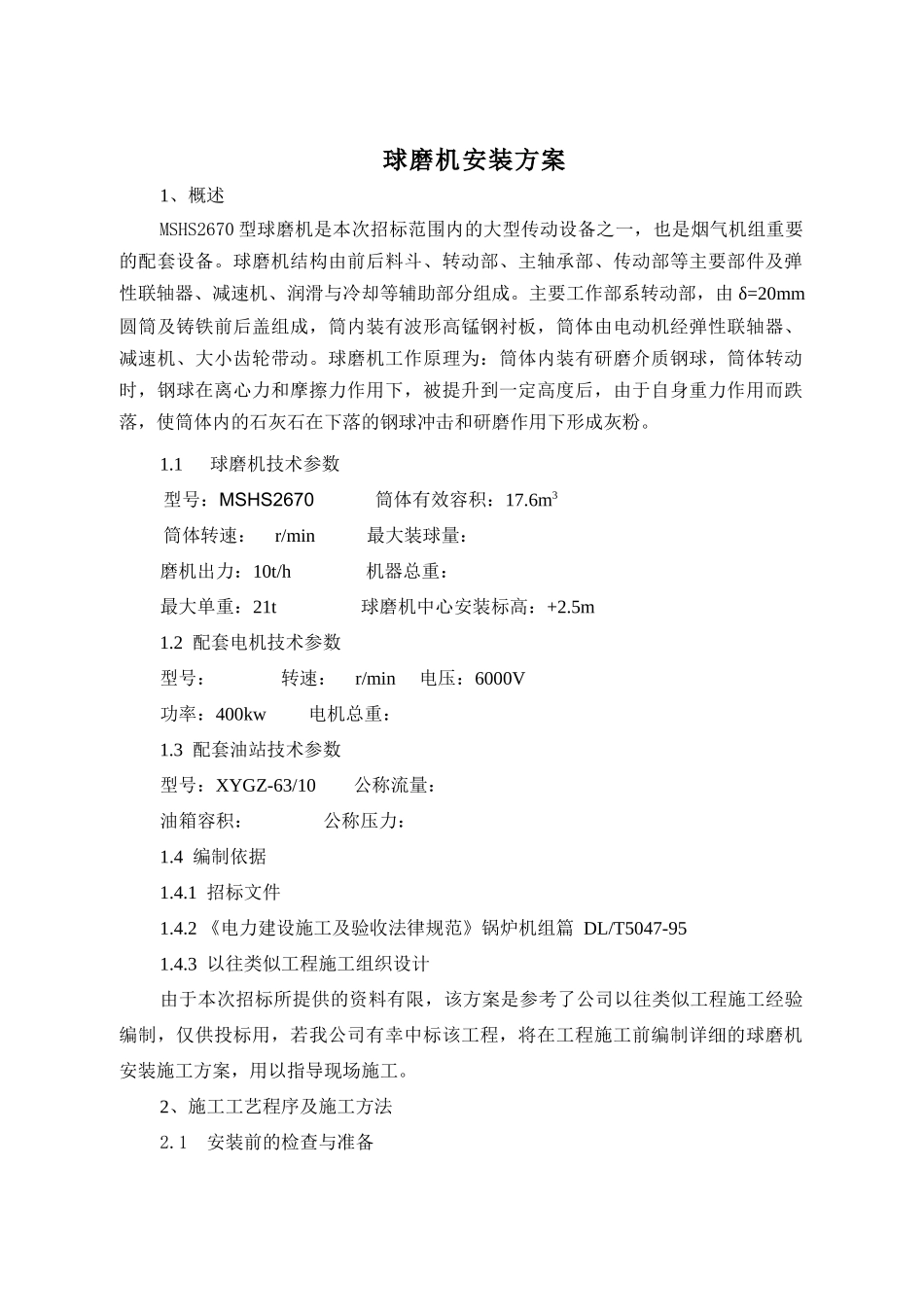

球磨机安装方案1、概述MSHS2670 型球磨机是本次招标范围内的大型传动设备之一，也是烟气机组重要的配套设备。球磨机结构由前后料斗、转动部、主轴承部、传动部等主要部件及弹性联轴器、减速机、润滑与冷却等辅助部分组成。主要工作部系转动部，由 δ=20mm圆筒及铸铁前后盖组成，筒内装有波形高锰钢衬板，筒体由电动机经弹性联轴器、减速机、大小齿轮带动。球磨机工作原理为：筒体内装有研磨介质钢球，筒体转动时，钢球在离心力和摩擦力作用下，被提升到一定高度后，由于自身重力作用而跌落，使筒体内的石灰石在下落的钢球冲击和研磨作用下形成灰粉。1.1球磨机技术参数型号：MSHS2670 筒体有效容积：17.6m3筒体转速： r/min 最大装球量：磨机出力：10t/h 机器总重：最大单重：21t 球磨机中心安装标高：+2.5m1.2 配套电机技术参数型号： 转速： r/min 电压：6000V功率：400kw 电机总重：1.3 配套油站技术参数型号：XYGZ-63/10 公称流量：油箱容积： 公称压力：1.4 编制依据1.4.1 招标文件1.4.2 《电力建设施工及验收法律规范》锅炉机组篇 DL/T5047-951.4.3 以往类似工程施工组织设计由于本次招标所提供的资料有限，该方案是参考了公司以往类似工程施工经验编制，仅供投标用，若我公司有幸中标该工程，将在工程施工前编制详细的球磨机安装施工方案，用以指导现场施工。2、施工工艺程序及施工方法2.1 安装前的检查与准备2.1.1 基础的验收处理：（1） 基础混凝土强度达到 70％以上时方可检查验收。（2） 基础预交时应有测量记录，在基础上明显地标出：标高基准线及纵横中心线。（3） 外观不得有裂纹、蜂窝、空洞、露筋等缺陷。（4） 基础尺寸和位置允许偏差项 目允 许 偏 差（mm）平 面 位 置±20标 高+ 200外 形 尺 寸±20不 水 平 度5/1000≤10竖 向 偏 差5/1000≤20预埋地脚螺栓标高+200预埋地脚螺栓中心距±2预埋地脚螺栓锚板标高+200预埋地脚螺栓锚板中心距±5（5） 放置垫铁处（地脚螺栓两侧）混凝土必须琢平，接触面积不小于 75%且均匀。（6） 二次灌浆处（基础上表面的其它部位）应铲出麻面，麻点深度不小于10mm，每平方分米 3-5 个点为宜。表面要清洁。2.1.2 设备的检查验收及处理设备运抵现场后，按图纸及设备清单清点检查设备及零部件的数量和质量，及早发现问题进行处理。 (1) 球磨机筒体①筒体无变形、裂纹、凹陷、漏焊等缺陷。②筒体表面平直，沿轴线方向弯曲度不大于筒体总长度的...
