生活垃圾发电厂燃烧自动控制系统

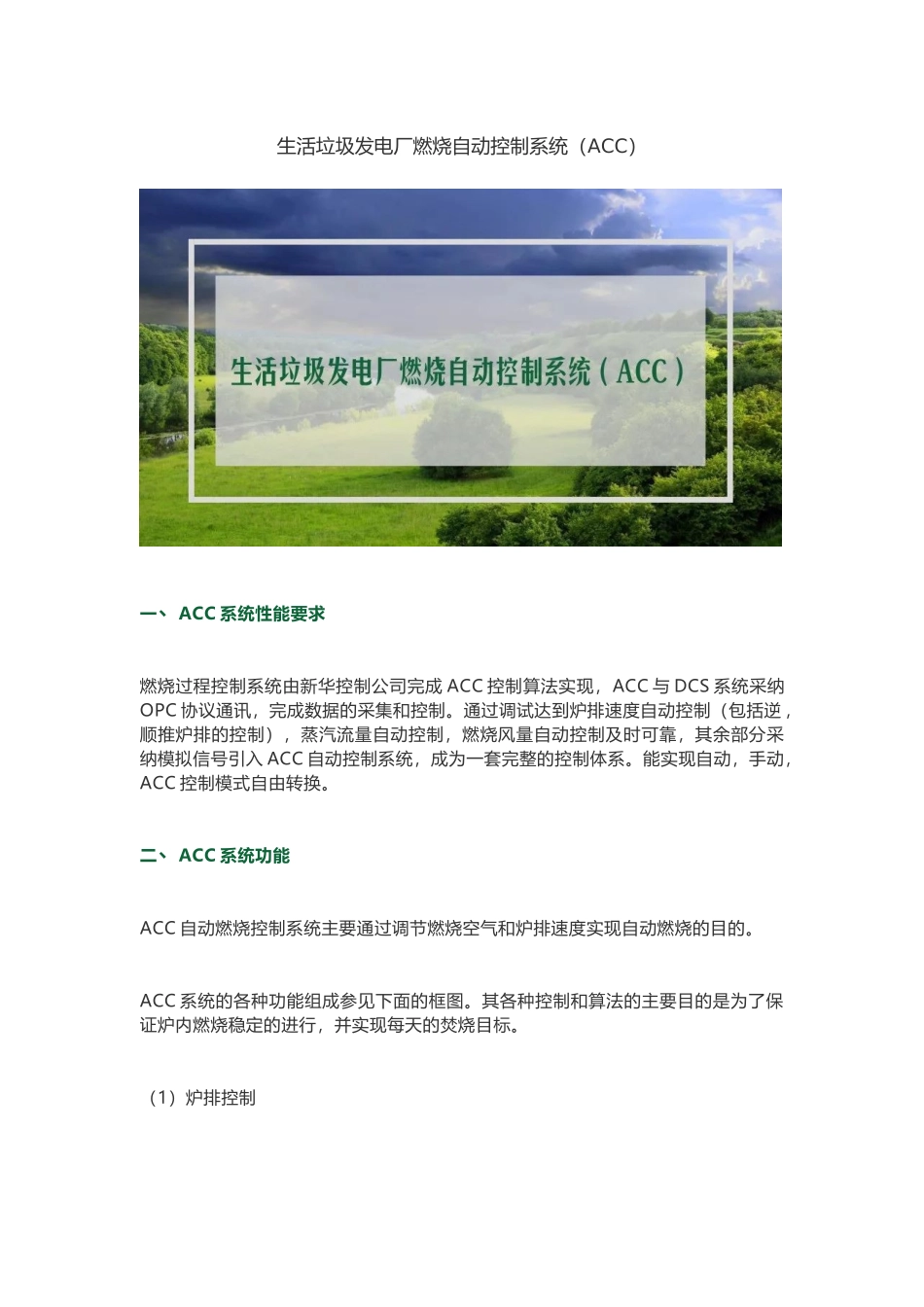

生活垃圾发电厂燃烧自动控制系统（ACC）一丶 ACC 系统性能要求燃烧过程控制系统由新华控制公司完成 ACC 控制算法实现，ACC 与 DCS 系统采纳OPC 协议通讯，完成数据的采集和控制。通过调试达到炉排速度自动控制（包括逆 ，顺推炉排的控制），蒸汽流量自动控制，燃烧风量自动控制及时可靠，其余部分采纳模拟信号引入 ACC 自动控制系统，成为一套完整的控制体系。能实现自动，手动，ACC 控制模式自由转换。二丶 ACC 系统功能ACC 自动燃烧控制系统主要通过调节燃烧空气和炉排速度实现自动燃烧的目的。ACC 系统的各种功能组成参见下面的框图。其各种控制和算法的主要目的是为了保证炉内燃烧稳定的进行，并实现每天的焚烧目标。（1）炉排控制三丶炉排控制焚烧炉内垃圾的投入通过改变垃圾给料器以及各炉排周期进行。所谓周期即炉排（给料器）完成一次动作循环的时间。给料机、各段炉排：后退限→前进限→（后退限），缩短周期则各段炉排、给料器快速动作，增长周期则各段炉排、给料器动作减缓。（1）给料机通过给料器的周期时间调节垃圾焚烧量。观察当日焚烧量曲线，假如焚烧量较少则缩短周期，反之则延长周期。并且观察炉内状况，垃圾少则缩短，垃圾多则延长。当然，投入量的变化会对炉内整体状况产生影响。由于此影响会在晚些时候（ 30 分钟～1 小时）显现出来，所以当周期变化后要充分监视炉内状况。并且，垃圾投入垃圾料斗后约 30 分钟才投入焚烧炉，因此投入垃圾的比重会发生巨大变化，此时需在约 30 分钟后重新调整给料周期。（2）干燥段炉排给料机运送来的垃圾在干燥段上充分干燥后移送至燃烧段。利用此周期控制移送至燃烧段的垃圾。燃烧段垃圾较少需促进垃圾燃烧时，缩短周期供给垃圾。反之，燃烧段垃圾较多则延长。（3）燃烧 1 段、燃烧 2 段此部分炉排控制垃圾燃烧。垃圾燃烧较快时缩短周期。反之，垃圾燃烧较慢时为避开垃圾未燃尽则延长周期。（4）后燃烧段炉排为避开未燃尽的垃圾排出炉外，而再次加热燃烧的炉排段。基本上此周期不做改变 。但是，排渣机、灰输送机等发生故障下流侧长时间停机情况下则延长周期避开灰落入排渣机。确保后燃烧段炉排上的灰层厚度达 10～20cm，尽量使其缓慢动作。炉排控制功能描述见下面的框图：炉排控制即炉排速度控制，分为现场和主控两种操作模式，当选择现场操作时只能通过现场的炉排控制柜对炉排进行操作。当选择主控操作时又提供了 3 种操作模式，分别为：手动模式：可对各...
