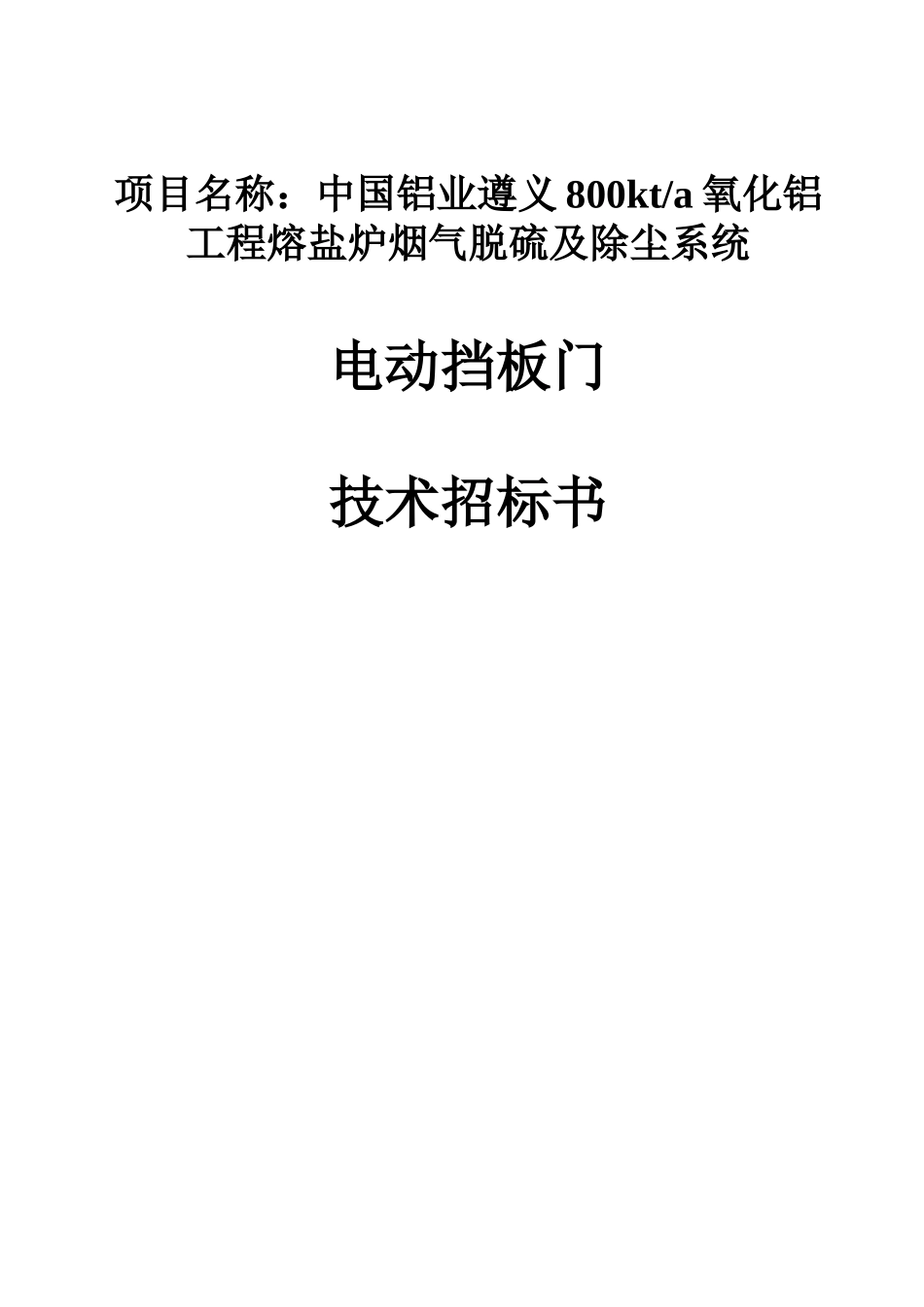

电动挡板门技术招标书

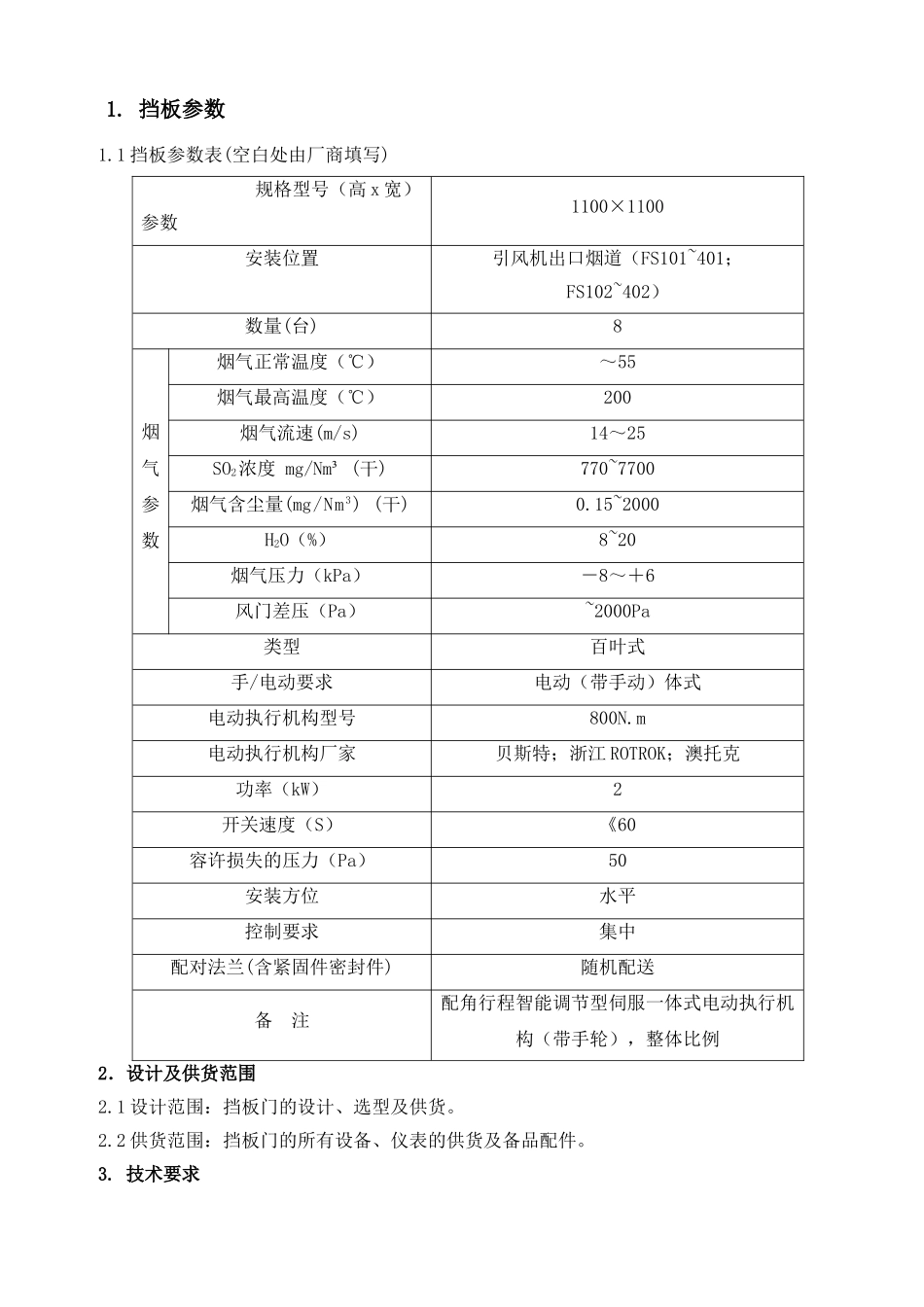

项目名称：中国铝业遵义 800kt/a 氧化铝工程熔盐炉烟气脱硫及除尘系统电动挡板门技术招标书1. 挡板参数1.1 挡板参数表(空白处由厂商填写) 规格型号（高 x 宽）参数1100×1100安装位置引风机出口烟道（FS101~401；FS102~402）数量(台)8烟气参数烟气正常温度（℃）～55烟气最高温度（℃）200烟气流速(m/s)14～25SO2浓度 mg/Nm³ (干)770~7700烟气含尘量(mg/Nm3) (干)0.15~2000H2O（%）8~20烟气压力（kPa）－8～＋6风门差压（Pa）~2000Pa类型百叶式手/电动要求电动（带手动）体式电动执行机构型号800N.m电动执行机构厂家贝斯特；浙江 ROTROK；澳托克功率（kW）2开关速度（S）《60容许损失的压力（Pa）50安装方位水平控制要求集中配对法兰(含紧固件密封件)随机配送备 注配角行程智能调节型伺服一体式电动执行机构（带手轮），整体比例2．设计及供货范围2.1 设计范围：挡板门的设计、选型及供货。2.2 供货范围：挡板门的所有设备、仪表的供货及备品配件。3. 技术要求3.1 工艺基本要求3.1.1 挡板的设计应能承受各种工况下烟气的温度和压力，并且不能有变形或泄漏。挡板门材质根据所处部位的防腐和使用要求选定，挡板和驱动装置的设计应能承受所有运行条件下工作介质可能产生的腐蚀。挡板和驱动装置的设计应能承受所有运行条件下工作介质可能产生的腐蚀。风门的制作应符合相关标准。3.1.2 电动挡板风门作启闭用，启闭运作时间≤60 秒，阀板采纳碳钢。传动机构采纳 电动 。3.1.3 最大扭矩控制在 1000 以内，工作力矩 800 Nm 。3.1.4 配置独立的执行机构，而且挡板在全开和全闭位置与锁紧装置要能匹配，烟道挡板的结构设计和布置要使挡板内的积灰减至最小风门的纰漏量≤1%。3.1.5 电动挡板风门能够在最大压差下工作，并且关闭严密，转动灵活，无变形，在运动时无卡碰。3.1.6 每个电动挡板风门操作方便灵活可靠，有供远程控制的开关信号及反馈信号，配就地控制箱、开关位置指示器、事故手轮等装置。3.1.7 每个挡板全套包括框架、挡板本体、电动执行器、电控箱及所有必需的密封件和控制件等（不仅限于此，供方应保证设备的完整性），烟道挡板框架的安装应是法兰螺栓连接，并配配对反法兰、紧固件和密封件，烟道挡板门的挡板为碳钢。3.1.8 挡板门整体保证寿命 30 年。3.1.9 系统的正常年运行时间应不小于 8000 小时。3.1.10 电动风门主要配件材质见表 2。表 2项目名称单位参数备注风门尺寸 mm 1100X1100X320 挡板材...
