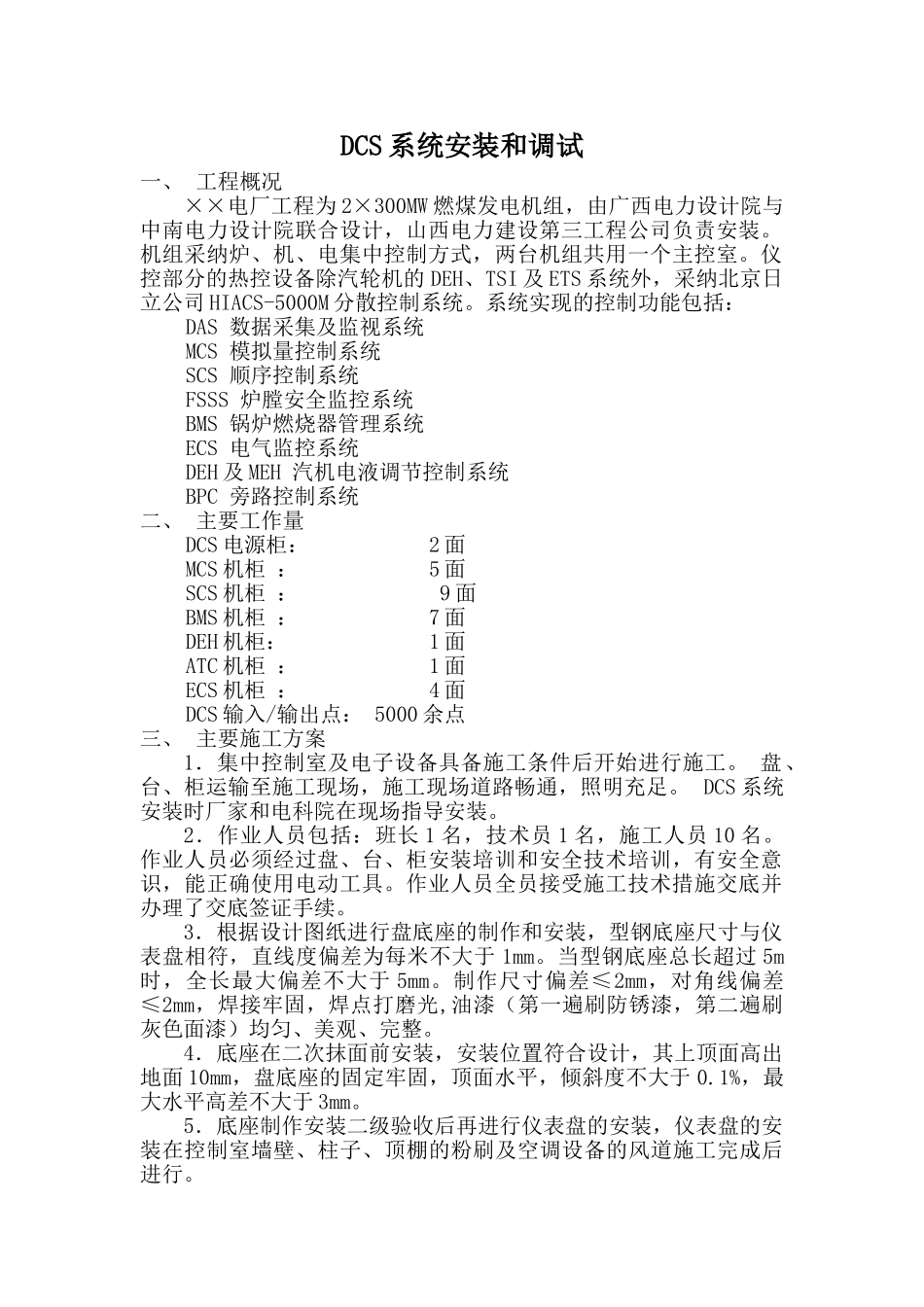

电厂dcs系统安装和调试施工方案

DCS 系统安装和调试一、 工程概况××电厂工程为 2×300MW 燃煤发电机组，由广西电力设计院与中南电力设计院联合设计，山西电力建设第三工程公司负责安装。机组采纳炉、机、电集中控制方式，两台机组共用一个主控室。仪控部分的热控设备除汽轮机的 DEH、TSI 及 ETS 系统外，采纳北京日立公司 HIACS-5000M 分散控制系统。系统实现的控制功能包括：DAS 数据采集及监视系统MCS 模拟量控制系统SCS 顺序控制系统FSSS 炉膛安全监控系统BMS 锅炉燃烧器管理系统ECS 电气监控系统DEH 及 MEH 汽机电液调节控制系统BPC 旁路控制系统二、 主要工作量DCS 电源柜： 2 面MCS 机柜 ： 5 面SCS 机柜 ： 9 面BMS 机柜 ： 7 面DEH 机柜： 1 面ATC 机柜 ： 1 面ECS 机柜 ： 4 面DCS 输入/输出点： 5000 余点三、 主要施工方案1．集中控制室及电子设备具备施工条件后开始进行施工。 盘、台、柜运输至施工现场，施工现场道路畅通，照明充足。 DCS 系统安装时厂家和电科院在现场指导安装。2．作业人员包括：班长 1 名，技术员 1 名，施工人员 10 名。作业人员必须经过盘、台、柜安装培训和安全技术培训，有安全意识，能正确使用电动工具。作业人员全员接受施工技术措施交底并办理了交底签证手续。3．根据设计图纸进行盘底座的制作和安装，型钢底座尺寸与仪表盘相符，直线度偏差为每米不大于 1mm。当型钢底座总长超过 5m时，全长最大偏差不大于 5mm。制作尺寸偏差≤2mm，对角线偏差≤2mm，焊接牢固，焊点打磨光,油漆（第一遍刷防锈漆，第二遍刷灰色面漆）均匀、美观、完整。4．底座在二次抹面前安装，安装位置符合设计，其上顶面高出地面 10mm，盘底座的固定牢固，顶面水平，倾斜度不大于 0.1%，最大水平高差不大于 3mm。5．底座制作安装二级验收后再进行仪表盘的安装，仪表盘的安装在控制室墙壁、柱子、顶棚的粉刷及空调设备的风道施工完成后进行。6．对于成排盘的安装，精确调整好第一块盘（中间或两侧）后，将第一块盘固定牢固，然后依次调整固定其它表盘，并将各盘间连接螺丝安装齐全，固定牢固，整体达到标准，然后将地脚螺栓紧固，将表盘固定牢固。盘的安装应牢固、垂直、平整，安装尺寸误差应符合验标要求的优良标准。5．DCS 调试是决定分部试运及整组启动移交的关键，调试水平的高低直接影响着机组移交时间，为此，我们结合专业特点，由班组调试人员对现场的电、气动门、压力、温度等测点在安...
