电厂钢煤斗制作安装施工方案VIP专享

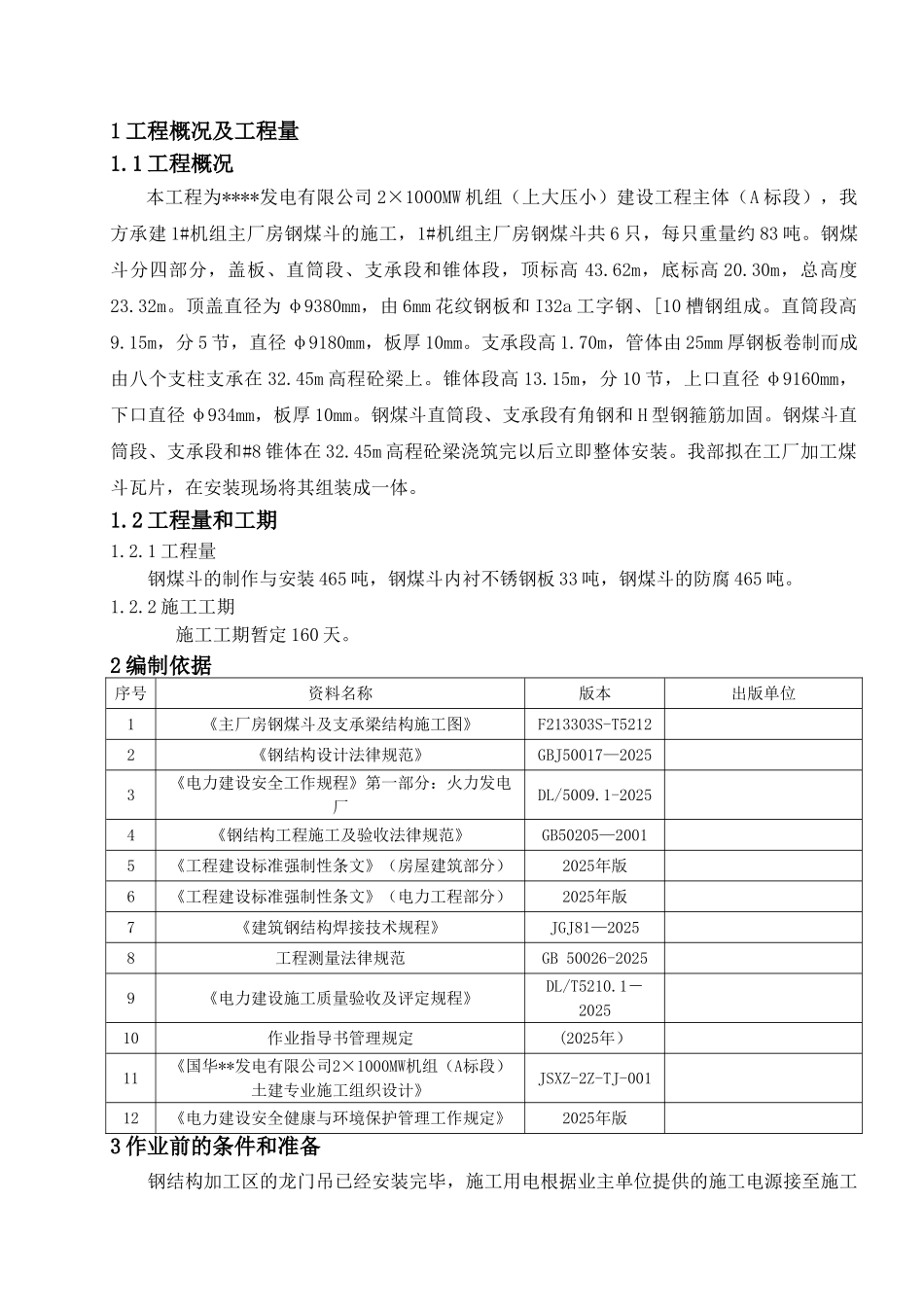

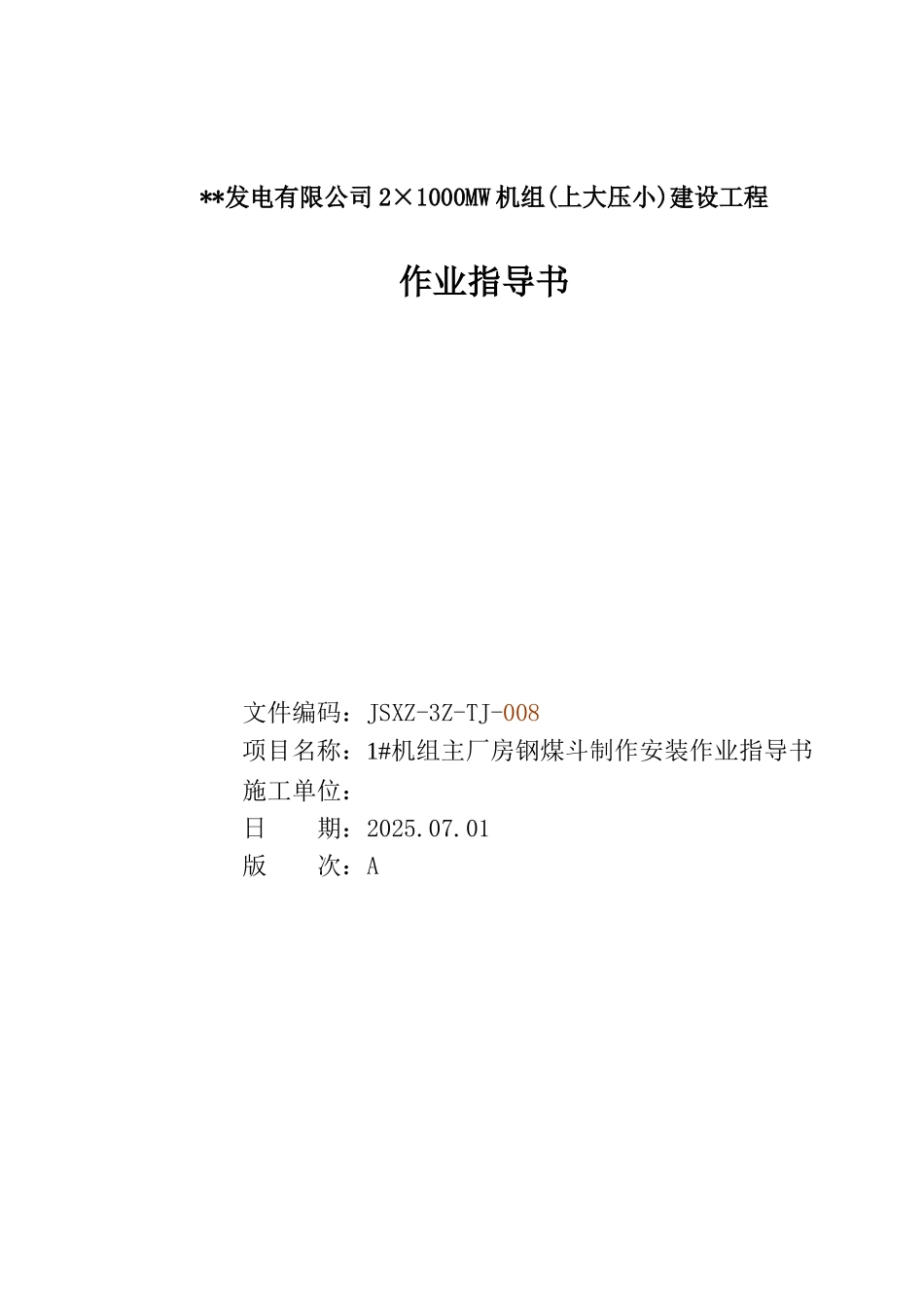

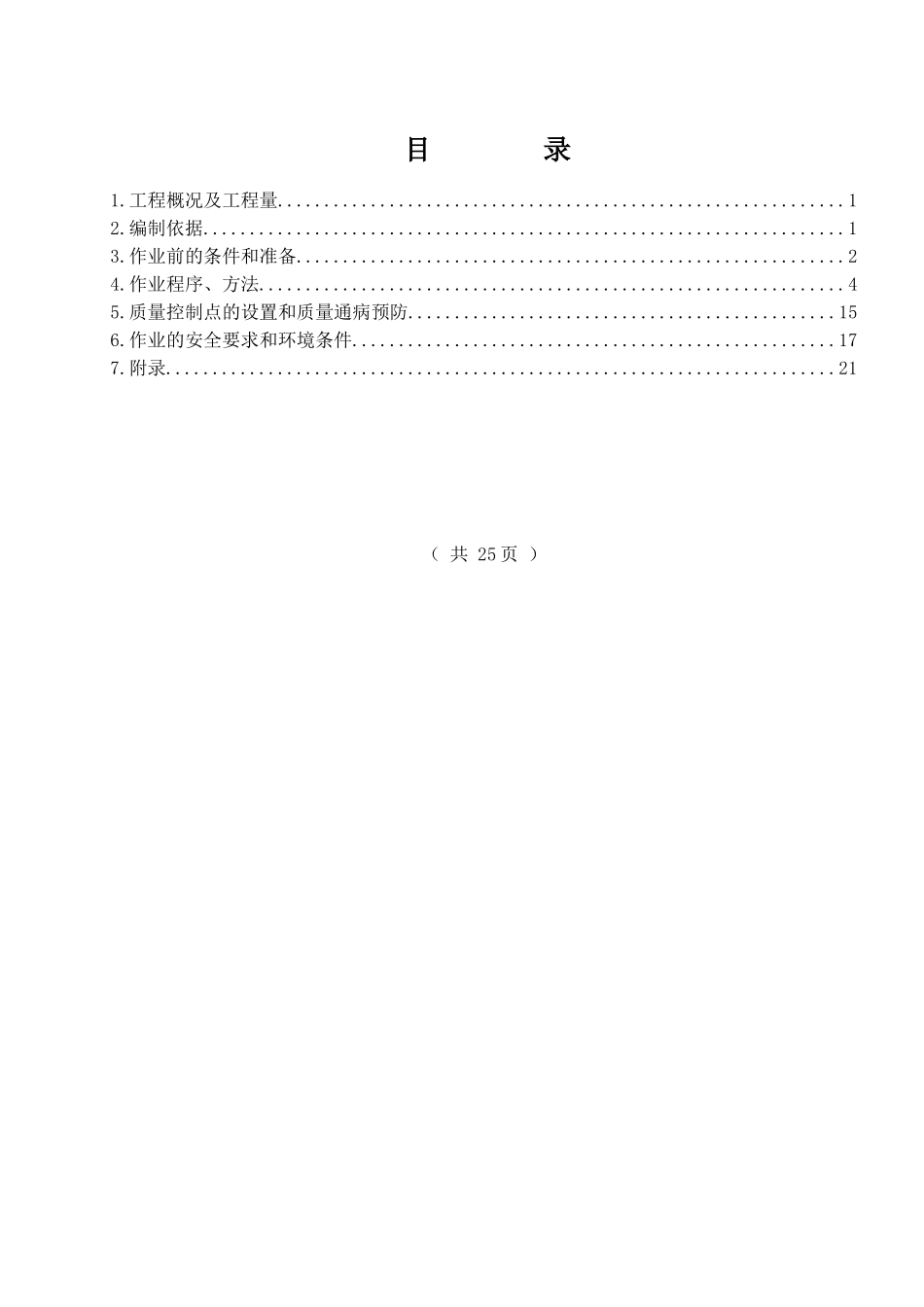

**发电有限公司 2×1000MW 机组(上大压小)建设工程作业指导书文件编码：JSXZ-3Z-TJ-008项目名称：1#机组主厂房钢煤斗制作安装作业指导书施工单位：日 期：2025.07.01版 次：A 目 录1.工程概况及工程量.............................................................12.编制依据.....................................................................13.作业前的条件和准备...........................................................24.作业程序、方法...............................................................45.质量控制点的设置和质量通病预防..............................................156.作业的安全要求和环境条件....................................................177.附录........................................................................21（ 共 25 页 ）1 工程概况及工程量1.1 工程概况本工程为****发电有限公司 2×1000MW 机组（上大压小）建设工程主体（A 标段），我方承建 1#机组主厂房钢煤斗的施工，1#机组主厂房钢煤斗共 6 只，每只重量约 83 吨。钢煤斗分四部分，盖板、直筒段、支承段和锥体段，顶标高 43.62m，底标高 20.30m，总高度23.32m。顶盖直径为 φ9380mm，由 6mm 花纹钢板和 I32a 工字钢、[10 槽钢组成。直筒段高9.15m，分 5 节，直径 φ9180mm，板厚 10mm。支承段高 1.70m，管体由 25mm 厚钢板卷制而成由八个支柱支承在 32.45m 高程砼梁上。锥体段高 13.15m，分 10 节，上口直径 φ9160mm，下口直径 φ934mm，板厚 10mm。钢煤斗直筒段、支承段有角钢和 H 型钢箍筋加固。钢煤斗直筒段、支承段和#8 锥体在 32.45m 高程砼梁浇筑完以后立即整体安装。我部拟在工厂加工煤斗瓦片，在安装现场将其组装成一体。1.2 工程量和工期1.2.1 工程量钢煤斗的制作与安装 465 吨，钢煤斗内衬不锈钢板 33 吨，钢煤斗的防腐 465 吨。1.2.2 施工工期施工工期暂定 160 天。2 编制依据序号资料名称版本出版单位1《主厂房钢煤斗及支承梁结构施工图》F213303S-T52122《钢结构设计法律规范》GBJ50017—20253《电力建设安全工作规程》第一部分：火力发电厂DL/5009.1-20254《钢结构工程施工及验收法律规范》GB50205—20015《工程建设标准强制性条文》（房屋建筑部分）2025年版6《工程建设标准强制性条文》（电力工程部分）2025年版7《建筑钢结构焊接技...
