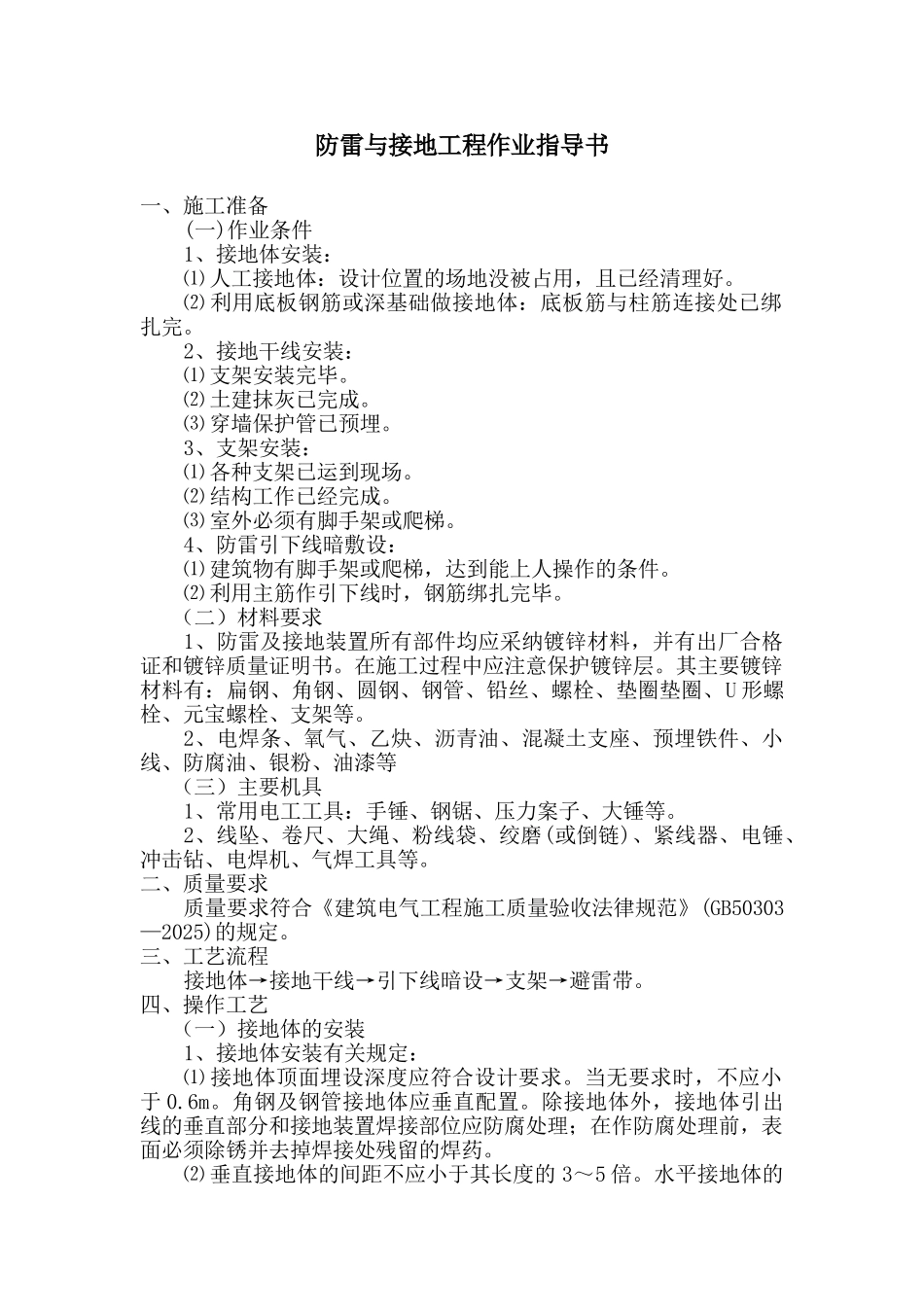

防雷与接地工程作业指导书一、施工准备(一)作业条件1、接地体安装：⑴ 人工接地体：设计位置的场地没被占用，且已经清理好
⑵ 利用底板钢筋或深基础做接地体：底板筋与柱筋连接处已绑扎完
2、接地干线安装：⑴ 支架安装完毕
⑵ 土建抹灰已完成
⑶ 穿墙保护管已预埋
3、支架安装：⑴ 各种支架已运到现场
⑵ 结构工作已经完成
⑶ 室外必须有脚手架或爬梯
4、防雷引下线暗敷设：⑴ 建筑物有脚手架或爬梯，达到能上人操作的条件
⑵ 利用主筋作引下线时，钢筋绑扎完毕
（二）材料要求1、防雷及接地装置所有部件均应采纳镀锌材料，并有出厂合格证和镀锌质量证明书
在施工过程中应注意保护镀锌层
其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈垫圈、U 形螺栓、元宝螺栓、支架等
2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、油漆等（三）主要机具1、常用电工工具：手锤、钢锯、压力案子、大锤等
2、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、气焊工具等
二、质量要求质量要求符合《建筑电气工程施工质量验收法律规范》(GB50303—2025)的规定
三、工艺流程接地体→接地干线→引下线暗设→支架→避雷带
四、操作工艺（一）接地体的安装1、接地体安装有关规定：⑴ 接地体顶面埋设深度应符合设计要求
当无要求时，不应小于 0
角钢及钢管接地体应垂直配置
除接地体外，接地体引出线的垂直部分和接地装置焊接部位应防腐处理；在作防腐处理前，表面必须除锈并去掉焊接处残留的焊药

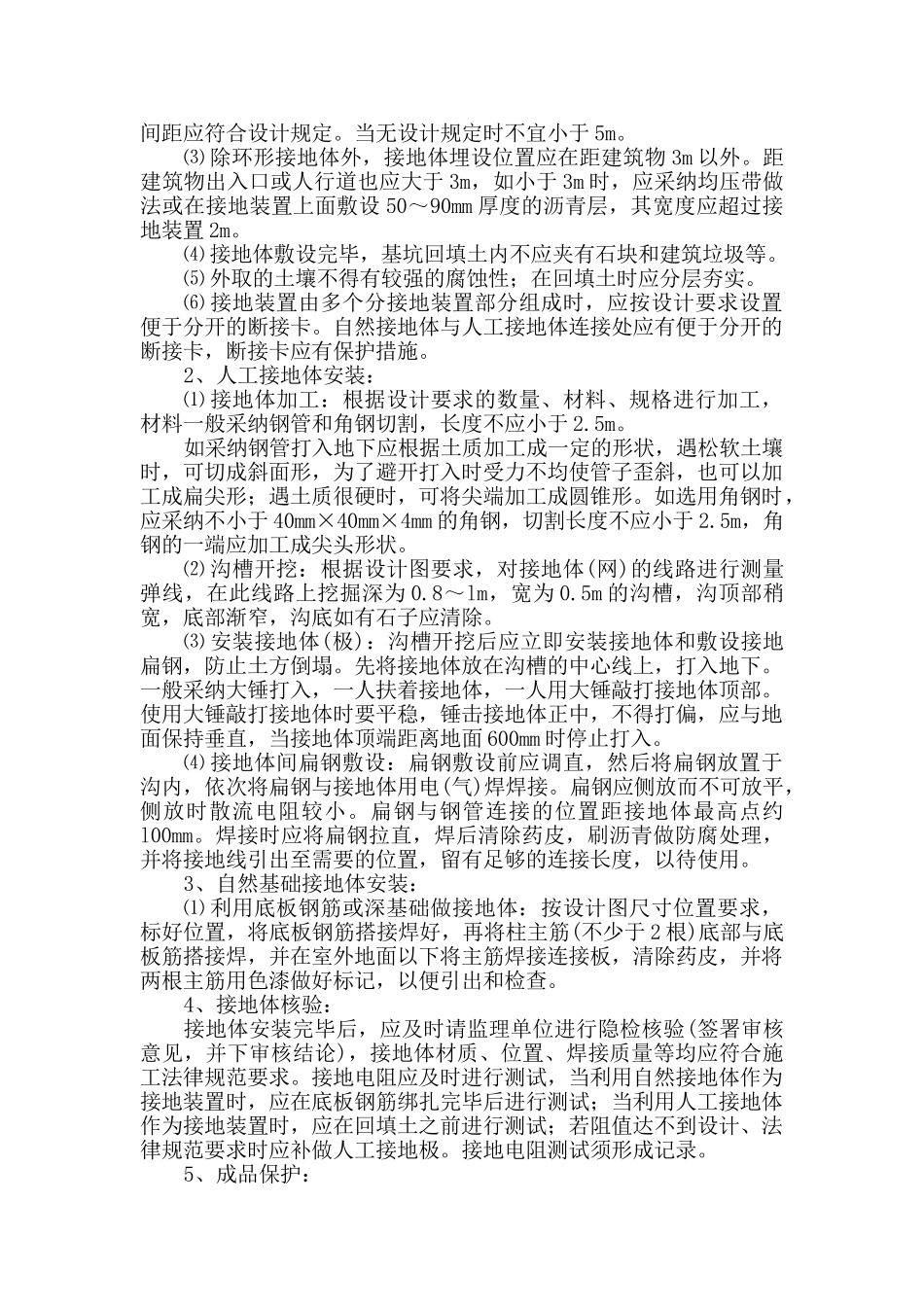

⑵ 垂直接地体的间距不应小于其长度的 3～5 倍
水平接地体的间距应符合设计规定
当无设计规定时不宜小于 5m
⑶ 除环形接地体外，接地体埋设位置应在距建筑物 3m 以外
距建筑物出入口或人行道也应大于 3m，如小于 3m 时，应采纳均压带做法或在接地装置上面敷设 50～90mm
